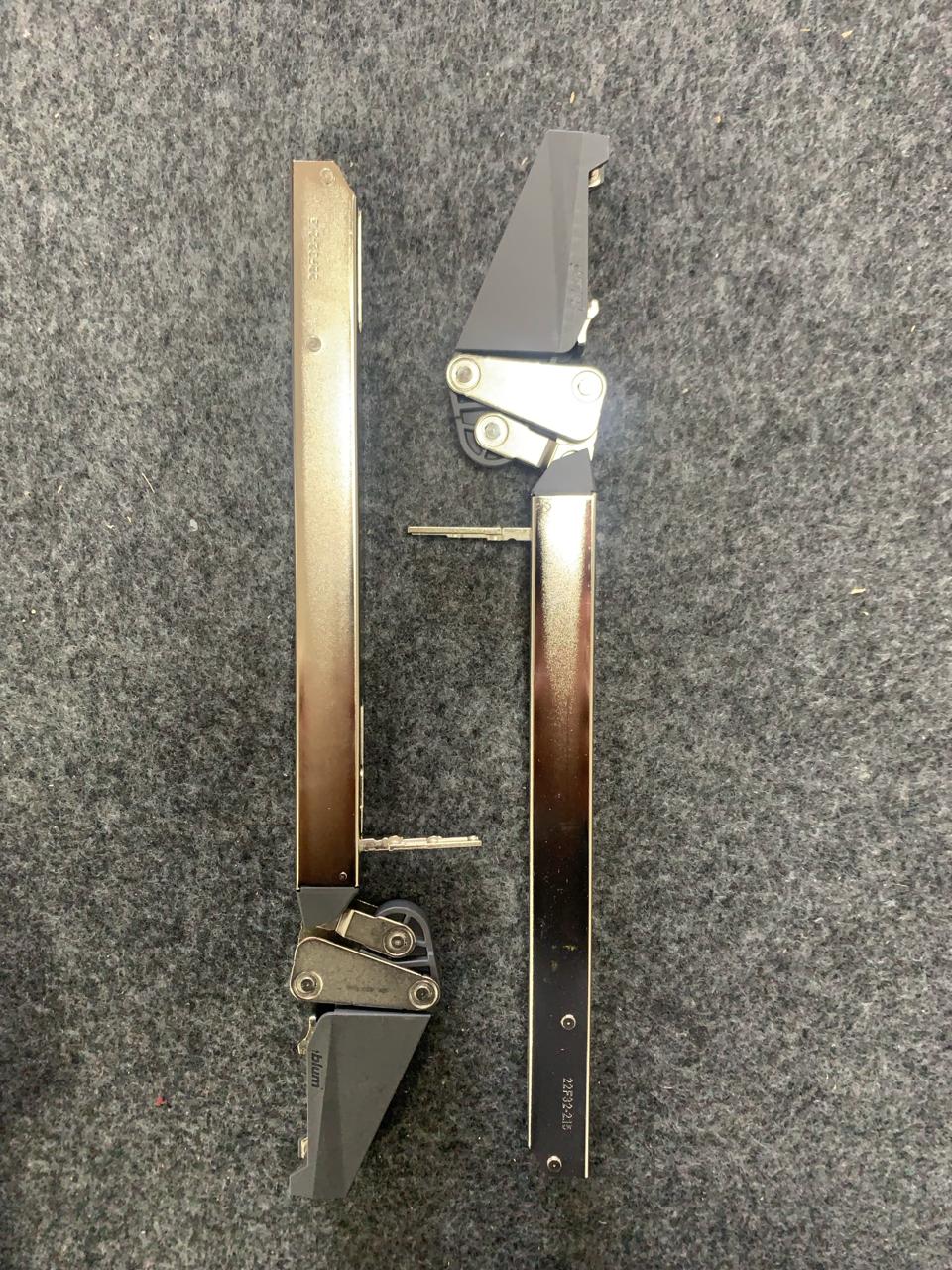

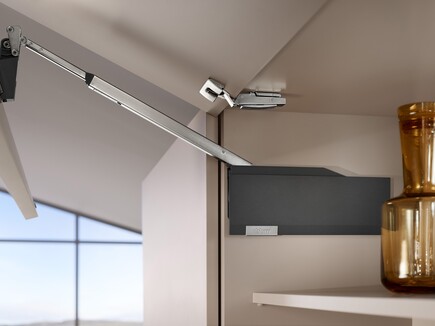

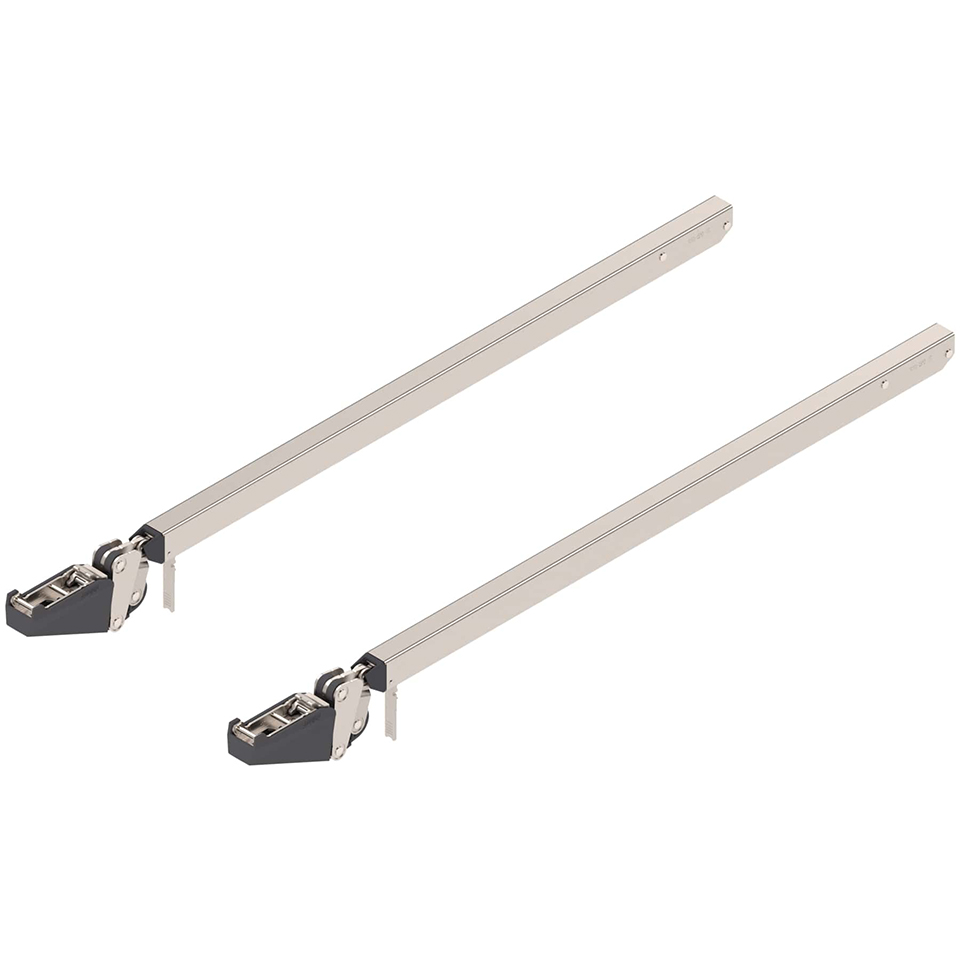

Это телескопический рычаг типоразмера 39 для подъёмника AVENTOS HF top складного типа. От соседних позиций линейки — рычагов 32 и 35 — он отличается длиной и рассчитан на корпуса высотой от 840 до 1200 мм. Если высота вашего корпуса меньше 840 мм, нужен рычаг 35 (до 910 мм) или 32 (до 610 мм); для более высоких корпусов эта модель не подходит. Выбирайте этот рычаг, когда высота корпуса попадает в указанный диапазон. Механизм AVENTOS HF top работает как складной подъёмник: при открывании фасад складывается вверх и фиксируется в поднятом положении. Именно длина рычага определяет, на какой корпус он ставится, — ошибка здесь приведёт к тому, что подъёмник не встанет по высоте или не обеспечит нужного хода. В характеристиках указана длина направляющей 1200 мм и тип рычага 39 — это геометрические параметры, которые жёстко привязаны к высоте корпуса. При установке проверьте, что внутренняя высота корпуса (расстояние между полкой и верхней стенкой) находится в пределах 840–1200 мм: только в этом случае рычаг обеспечит полное открывание фасада и правильную работу газового механизма.
Ключевые характеристики
- Производитель
- Blum
- Код позиции
- 22F3900
- Вид подъёмника
- AVENTOS HF top (Складной)
- Единица измерения
- пара
- Длина направляющей
- 1200 мм
- Длина рычага
- тип 39
- Тип товара
- Аксессуар
- Вес нетто
- 757 г
- Упаковка
- 1 шт
- Blum модель
- 22F3900
- Полное наименование
- Телескопический рычаг (2 шт.) ВК=840-1200 мм, симметричный, для складного подъемника AVENTOS HF top
- Тип детали
- Телескопический рычаг
- Высота корпуса для рычага, мм
- 840-1200
- Количество в упаковке, шт.
- 4
- Полный артикул BLUM
- 22F3900 TE-HEB S2 NI
Технический паспорт
- 2×Симметричный рычагSymmetrical lever arm
Это документированный состав изделия. Отдельный заказ компонента разрешается только при наличии его собственного артикула Blum.
| Артикул механизма | Диапазон LF |
|---|---|
| 22F3200 | 480–610 |
| 22F3500 | 600–910 |
| 22F3900 | 840–1200 |
| 660.0950 | 600–910 |
LF = высота корпуса KH (мм) × масса фасада с ручкой (кг). Выбирайте механизм, диапазон которого включает рассчитанное значение.
Артикул найден в официальном каталоге точно: 22F3900 TE-HEB S2 NI. Проверяйте размеры конкретного проекта по схеме Blum.
Подбор и совместимость
Ключевые параметры 22F3900, которые стоит сверить перед заказом.
Назначение 22F3900
22F3900 используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 22F3900 |
|---|---|
| Серия | AVENTOS HF |
| Категория | AVENTOS HF |
| Длина/размер | 1200 мм |
| Производитель | BLUM / Австрия |
| Страна производства | Австрия |
| Вид подъёмника | AVENTOS HF top (Складной) |
| Единица измерения | пара |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HF» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 22F3900
- Что проверить перед заказом 22F3900?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 22F3900 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
