Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

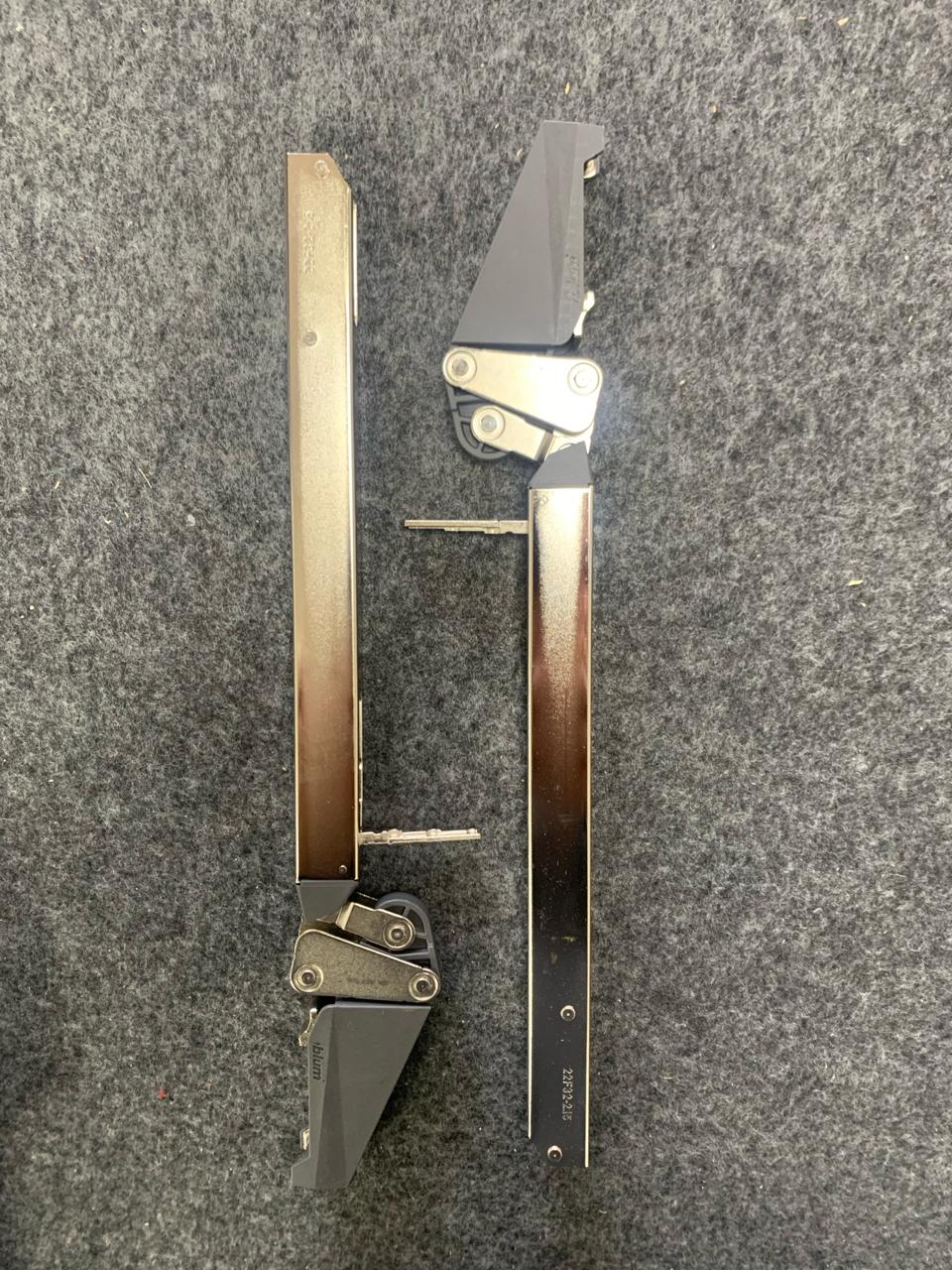

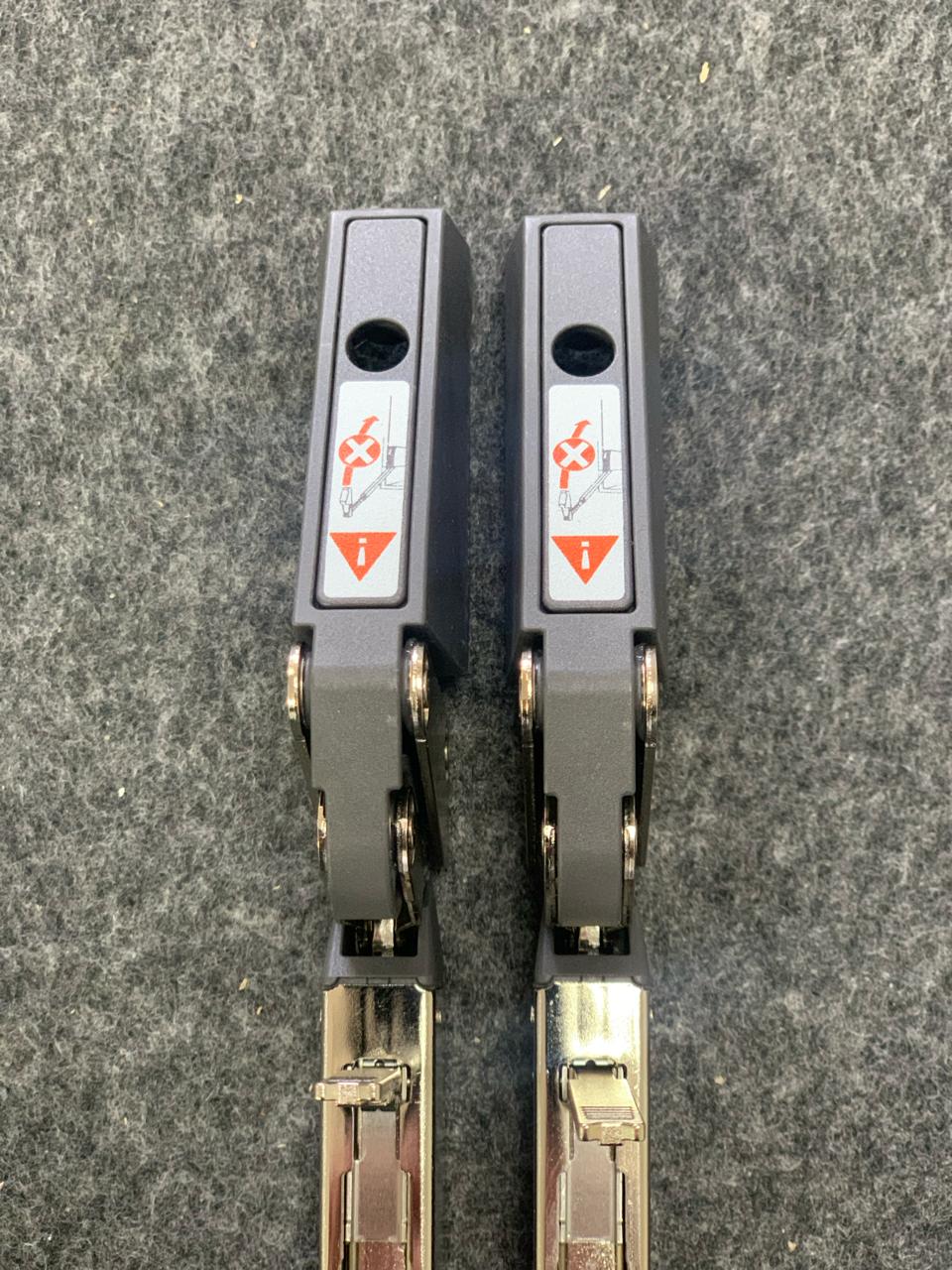

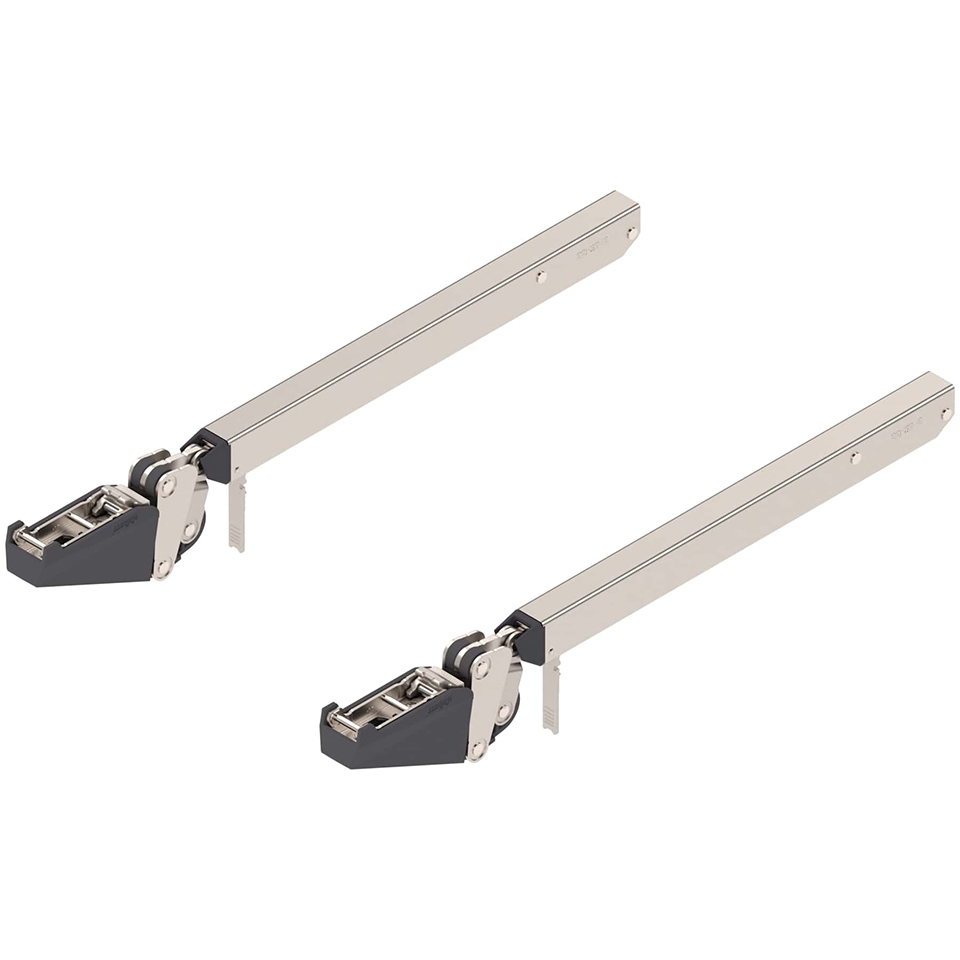

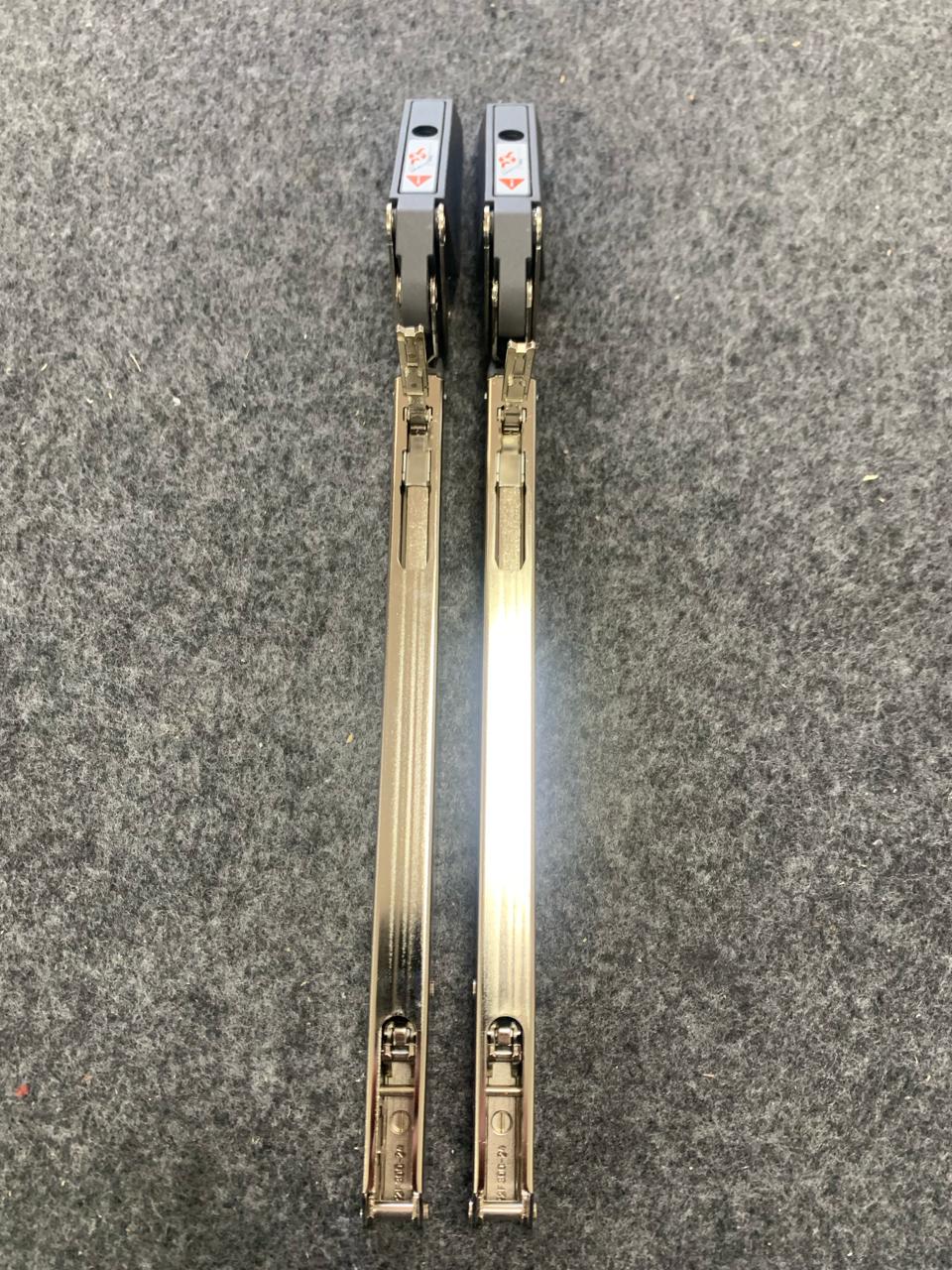

Это телескопический рычаг для подъёмного механизма AVENTOS HF top, который используется в складных фасадах. От соседних позиций линейки — рычагов 35 и 39 — он отличается длиной (тип 32) и, как следствие, рабочим диапазоном высоты корпуса: он рассчитан на корпуса высотой от 480 до 610 мм. Остальные параметры, включая принадлежность к серии AVENTOS HF top, у всех трёх позиций одинаковы, поэтому выбор сводится исключительно к геометрии шкафа. Чтобы подобрать нужный рычаг, измерьте внутреннюю высоту корпуса — именно её, а не фасада. Если она попадает в интервал 480–610 мм, этот рычаг подходит. Для корпусов выше (600–910 мм) потребуется рычаг 35, для самых высоких (840–1200 мм) — рычаг 39. Обратите внимание на фасовку: в упаковке 4 штуки, хотя товар позиционируется как комплект из двух. При заказе учитывайте, что одна упаковка закрывает потребность в двух рычагах, но точное количество на один фасад определяется схемой сборки конкретной системы AVENTOS HF.
Ключевые характеристики
- Производитель
- Blum
- Код позиции
- 22F3200
- Вид подъёмника
- AVENTOS HF top (Складной)
- Единица измерения
- пара
- Длина рычага
- тип 32
- Тип товара
- Аксессуар
- Вес нетто
- 471 г
- Упаковка
- 1 шт
- Blum модель
- 22F3200
- Полное наименование
- Телескопический рычаг (2 шт.) ВК=480-610 мм, симметричный, для складного подъемника AVENTOS HF top
- Тип детали
- Телескопический рычаг
- Высота корпуса для рычага, мм
- 480-610

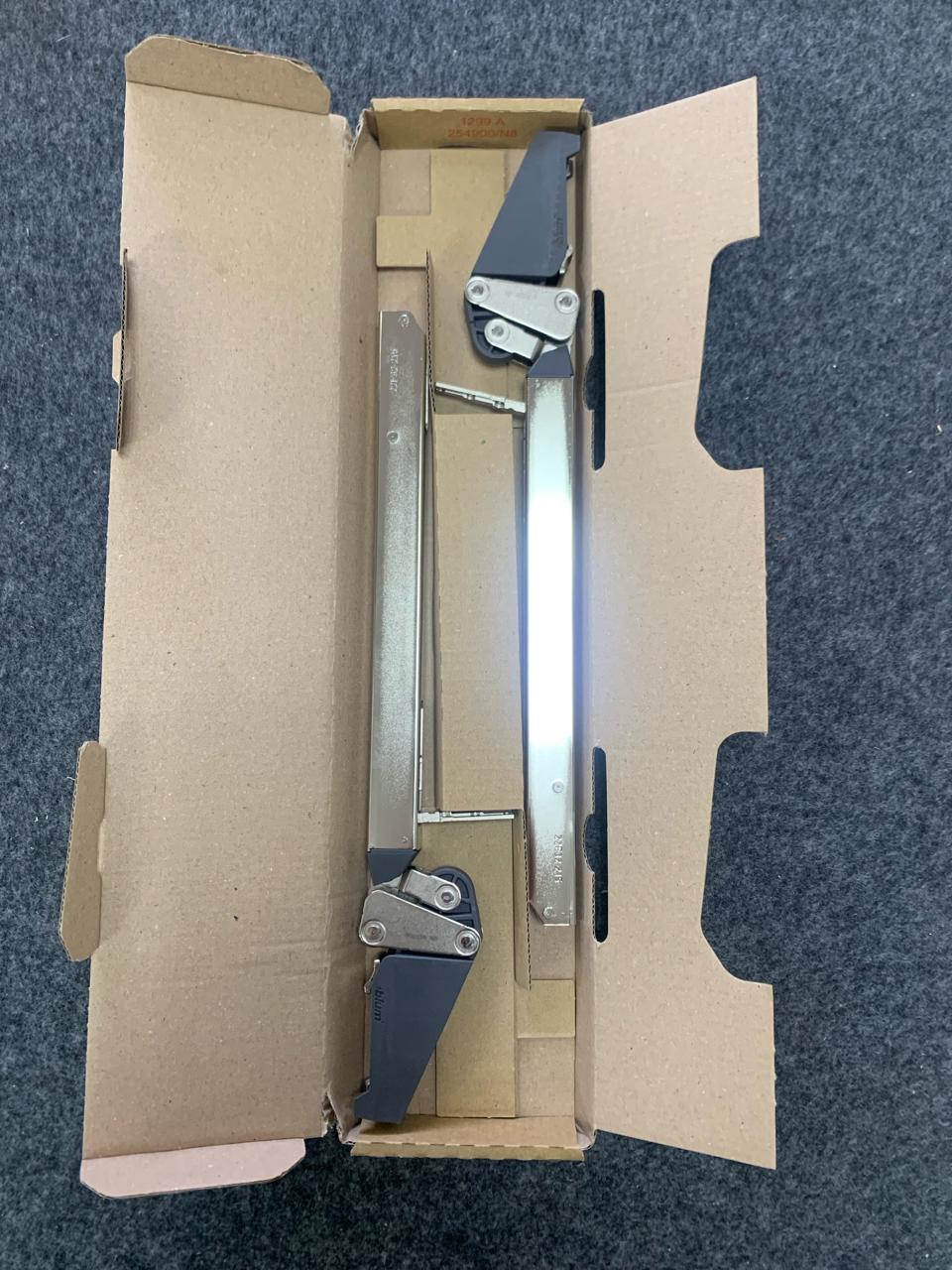

- Количество в упаковке, шт.
- 4
- Полный артикул BLUM
- 22F3200 TE-HEB S2 NI
Технический паспорт
- 2×Симметричный рычагSymmetrical lever arm
Это документированный состав изделия. Отдельный заказ компонента разрешается только при наличии его собственного артикула Blum.
| Артикул механизма | Диапазон LF |
|---|---|
| 22F3200 | 480–610 |
| 22F3500 | 600–910 |
| 22F3900 | 840–1200 |
| 660.0950 | 600–910 |
LF = высота корпуса KH (мм) × масса фасада с ручкой (кг). Выбирайте механизм, диапазон которого включает рассчитанное значение.
Артикул найден в официальном каталоге точно: 22F3200 TE-HEB S2 NI. Проверяйте размеры конкретного проекта по схеме Blum.
Подбор и совместимость
Ключевые параметры 22F3200, которые стоит сверить перед заказом.
Назначение 22F3200
22F3200 используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 22F3200 |
|---|---|
| Серия | AVENTOS HF |
| Категория | AVENTOS HF |
| Длина/размер | 610 мм |
| Производитель | BLUM / Австрия |
| Страна производства | Австрия |
| Вид подъёмника | AVENTOS HF top (Складной) |
| Единица измерения | пара |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HF» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 22F3200
- Что проверить перед заказом 22F3200?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 22F3200 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
