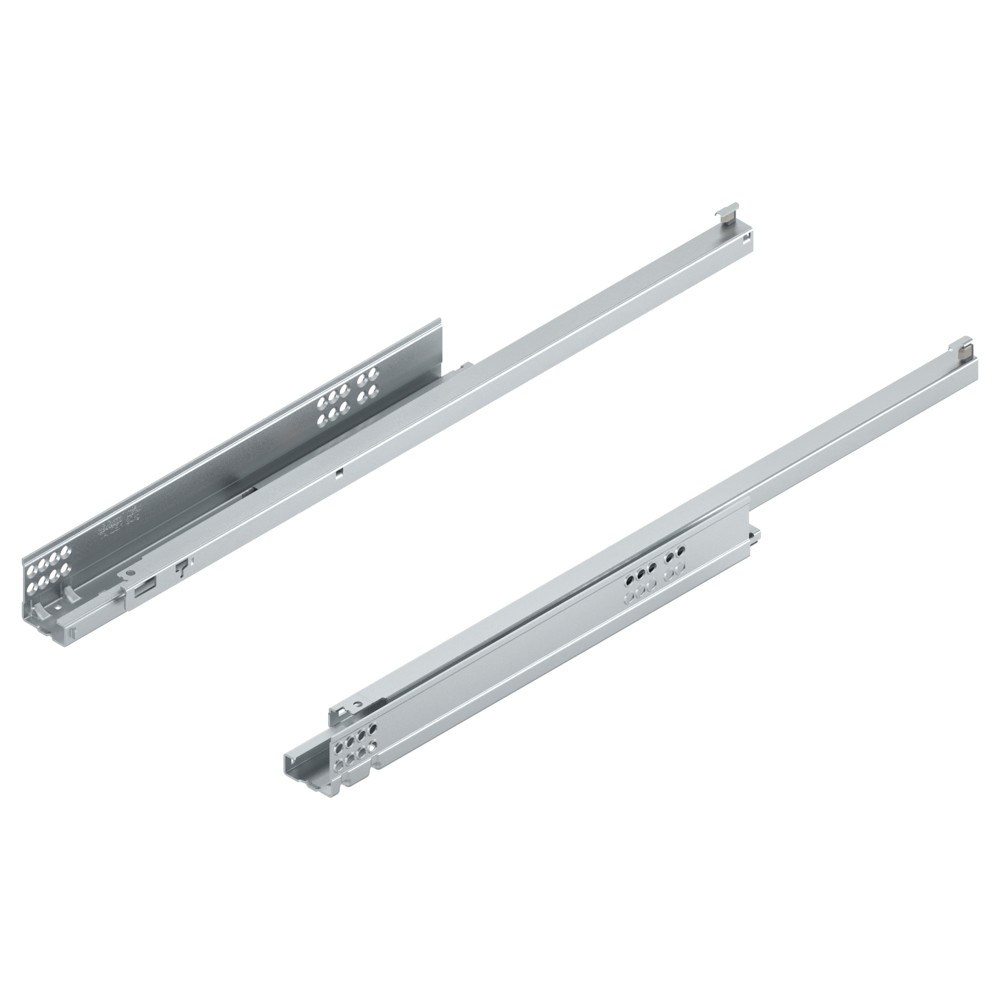

Эта позиция из линейки частичных направляющих TANDEM TIP-ON отличается от соседних исключительно номинальной длиной — 550 мм. Перед вами именно эта пара, а не варианты на 500, 600 или 650 мм, поэтому при заказе важно сверить длину с глубиной корпуса тумбы. Направляющие относятся к скрытому типу с частичным выдвижением, значит, ящик не выкатывается полностью, и это исполнение рассчитано на деревянные боковины толщиной 17–19 мм. Выбирать эту длину стоит, когда она совпадает с проектной глубиной корпуса или выдвижного элемента. Если короб короче или длиннее в пределах шага 50 мм — придётся брать соседний размер серии. Обратите внимание: в этой линейке монтаж рассчитан на замки, а не на саморезы, причём предусмотрены левая и правая версии направляющих — для пары элементов нужно два разных артикула с одной длиной. Это принципиальная вещь: просто заказать две одинаковые «половинки» не получится, система требует комплект «левая + правая» именно под ваше место установки. Практический момент касается логистики и регулировки. В упаковке поставляется 12 штук заданной длины — обратите на это внимание при закупке на несколько ящиков одинакового размера. Система TIP-ON встроена в конструкцию: ящик открывается механическим нажатием на фасад, без ручки. Регулировка по высоте происходит без инструмента — замки позволяют подстроить положение боковины. Это стоит учитывать при сборке: надёжность позиционирования не требует дополнительной точности в присадке, если верх на доску и высота подгоняются уже на месте.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 550F5500T TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM TIP-ON част. выдвиж., 30 кг, НД=550 мм, для толщины материала боковин 17-19 мм, под замки, левая и правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Замки
- Номинальная длина, мм
- 550
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 12
- Полный артикул BLUM
- 550F5500T TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Регулировка по высоте без инструмента с помощью замков; Износостойкие пластиковые валики обеспечивают плавный ход; Скрытые направляющие TANDEM с плавной остановкой при открывании и интегрированной механической системой открывания TIP-ON
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 550F2700T | 270 мм | 30 кг |
| 550F3000T | 300 мм | 30 кг |
| 550F3500T | 350 мм | 30 кг |
| 550F4000T | 400 мм | 30 кг |
| 550F4500T | 450 мм | 30 кг |
| 550F5000T | 500 мм | 30 кг |
| 550F5500T | 550 мм | 30 кг |
| 550F6000T | 600 мм | 30 кг |
| 550F6500T | 650 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 550F5500T TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
