Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Позиция длиной 400 мм — один из промежуточных размеров линейки TANDEM TIP-ON для деревянных ящиков с боковиной 17-19 мм. От соседних исполнений она отличается только номинальной длиной: в линейке есть варианты от 270 до 650 мм, и 400 мм занимает место между 350-450 мм. Это частичное выдвижение, то есть ящик выходит не полностью, а на часть хода — этого достаточно, чтобы добраться до содержимого, но задняя стенка остаётся в глубине. Направляющие рассчитаны на нагрузку 30 кг. Выбор между длинами определяется глубиной корпуса секции, в которую встанет ящик. Короткая направляющая под 400 мм уместна в узкой тумбе или в выдвижной полке, где не требуется полный доступ к задней стенке. Если глубина секции меньше 400 мм, ориентируйтесь на меньший размер, например, 270 мм; если больше — сравнивайте с 450 или 500 мм. При этом у всех соседних позиций одинаковая высота, нагрузка и способ крепления, так что менять будете только длину телескопов. Обратите внимание на несколько моментов, которые прямо указаны в характеристиках. Выдвижение частичное: ящик не будет выходить полностью, как у полного — это не ошибка монтажа. Крепление выполняется замками, что даёт регулировку по высоте без инструмента — после установки ящика его уровень подстраивается зажимами, не прибегая к шуруповёрту. Встроенная система TIP-ON означает, что для открывания достаточно толкнуть фасад — ручки не обязательны. Фасовка каждой позиции — 12 штук, поэтому при расчёте файла закупки или комплектации проекта учитывайте это число сборко-заказчиком при расчётах штук, а не берёте поштучно.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 550F4000T TANDEM MP ZN
- Полное наименование

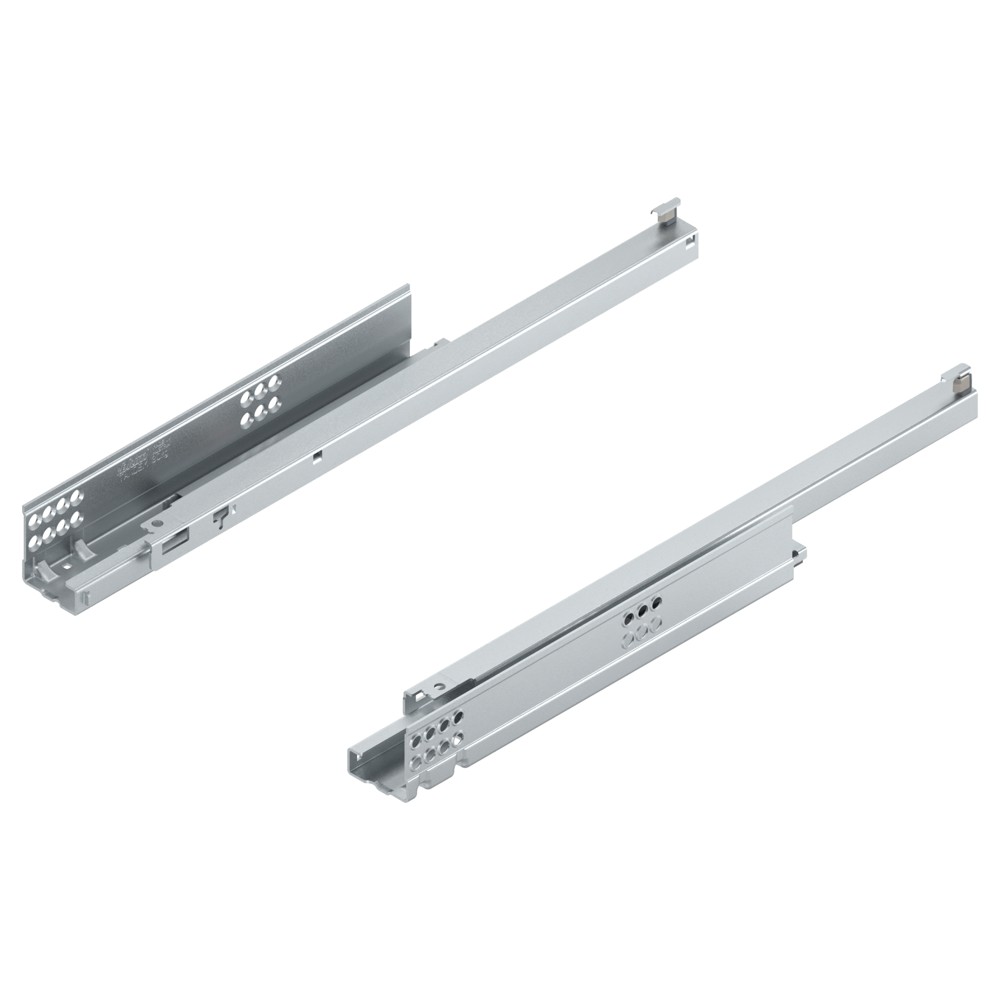

- Направляющие TANDEM TIP-ON част. выдвиж., 30 кг, НД=400 мм, для толщины материала боковин 17-19 мм, под замки, левая и правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Замки
- Номинальная длина, мм
- 400
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 12
- Полный артикул BLUM
- 550F4000T TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Регулировка по высоте без инструмента с помощью замков; Износостойкие пластиковые валики обеспечивают плавный ход; Скрытые направляющие TANDEM с плавной остановкой при открывании и интегрированной механической системой открывания TIP-ON
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 550F2700T | 270 мм | 30 кг |
| 550F3000T | 300 мм | 30 кг |
| 550F3500T | 350 мм | 30 кг |
| 550F4000T | 400 мм | 30 кг |
| 550F4500T | 450 мм | 30 кг |
| 550F5000T | 500 мм | 30 кг |
| 550F5500T | 550 мм | 30 кг |
| 550F6000T | 600 мм | 30 кг |
| 550F6500T | 650 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 550F4000T TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
