Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

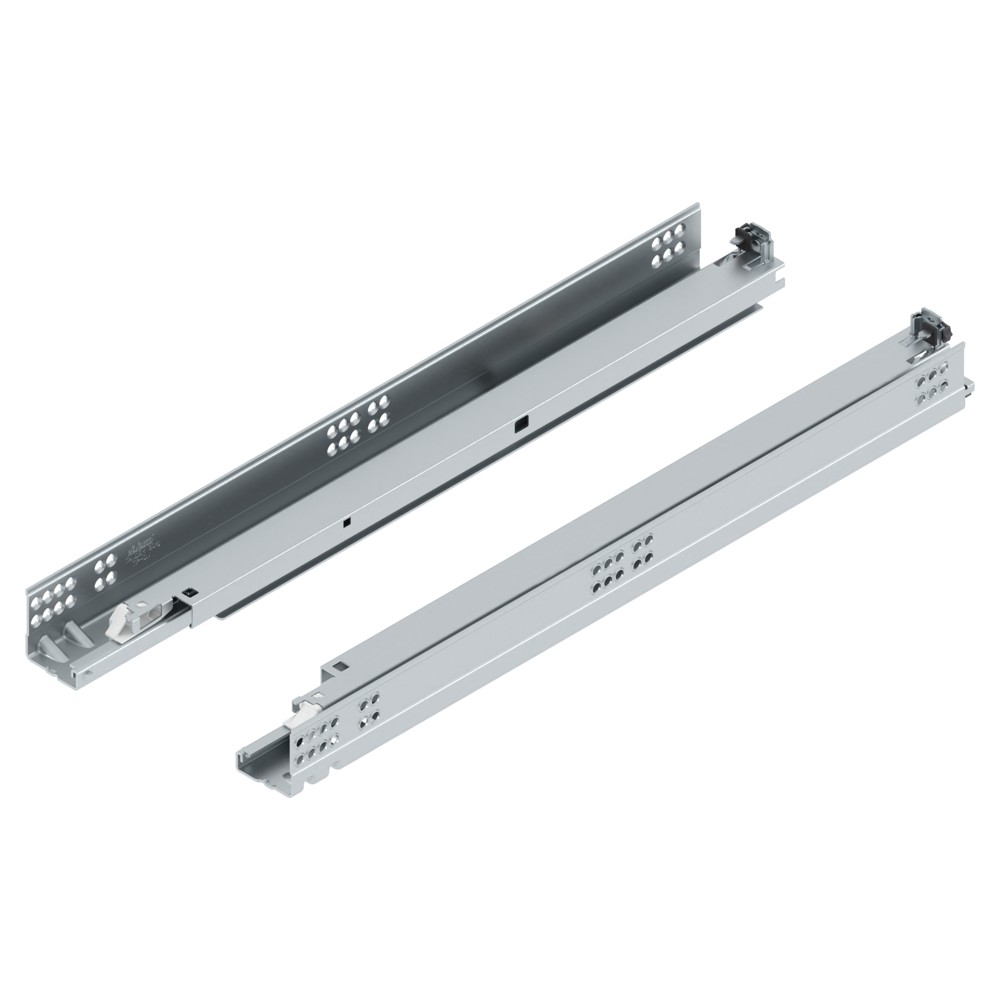

Это направляющие TANDEM plus с полным выдвижением и интегрированной системой открывания TIP-ON, рассчитанные на деревянные ящики с боковинами толщиной 17–19 мм. От соседних позиций в линейке они отличаются только номинальной длиной — 550 мм, тогда как доступны варианты от 250 до 600 мм. Все остальные характеристики (нагрузка 30 кг, тип крепления замками, скрытый монтаж) у них одинаковы. Выбор длины 550 мм определяется глубиной корпуса мебели. Если внутренний размер шкафа или тумбы составляет 550–570 мм, эта направляющая позволит ящику полностью выезжать, обеспечивая доступ ко всему содержимому. Для корпусов глубиной 500 мм или 600 мм следует взять соседние позиции на 500 или 600 мм соответственно — излишний запас не даст полного выдвижения, а недостаток длины приведёт к тому, что ящик упрётся в фасад. Крепление замками позволяет регулировать положение ящика по высоте без инструмента — достаточно повернуть замок, чтобы поднять или опустить боковину. Конструкция также компенсирует погрешности по ширине и глубине, что упрощает сборку при неточном раскрое деталей. Система TIP-ON обеспечивает открывание лёгким нажатием на фасад: ящик выдвигается на 5–10 мм, после чего его можно взять рукой. Это решение актуально для кухонь и мебели без ручек.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 560F5500T TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM plus TIP-ON полн. выдвиж., 30 кг, НД=550 мм, под замки (левая и правая)
- Тип детали
- Направляющие
- Вид выдвижения
- Полное
- Вид крепления
- Замки
- Номинальная длина, мм
- 550
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 6
- Полный артикул BLUM
- 560F5500T TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Износостойкие пластиковые валики обеспечивают плавный ход; Регулировка по высоте без инструмента с помощью замков; Компенсация погрешности по ширине и глубине; Скрытые направляющие TANDEM с плавной остановкой при открывании и интегрированной механической системой открывания TIP-ON
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 560F2500T | 250 мм | 30 кг |
| 560F2700T | 270 мм | 30 кг |
| 560F3000T | 300 мм | 30 кг |
| 560F3500T | 350 мм | 30 кг |
| 560F4000T | 400 мм | 30 кг |
| 560F4500T | 450 мм | 30 кг |
| 560F5000T | 500 мм | 30 кг |
| 560F5500T | 550 мм | 30 кг |
| 560F6000T | 600 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 560F5500T TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
