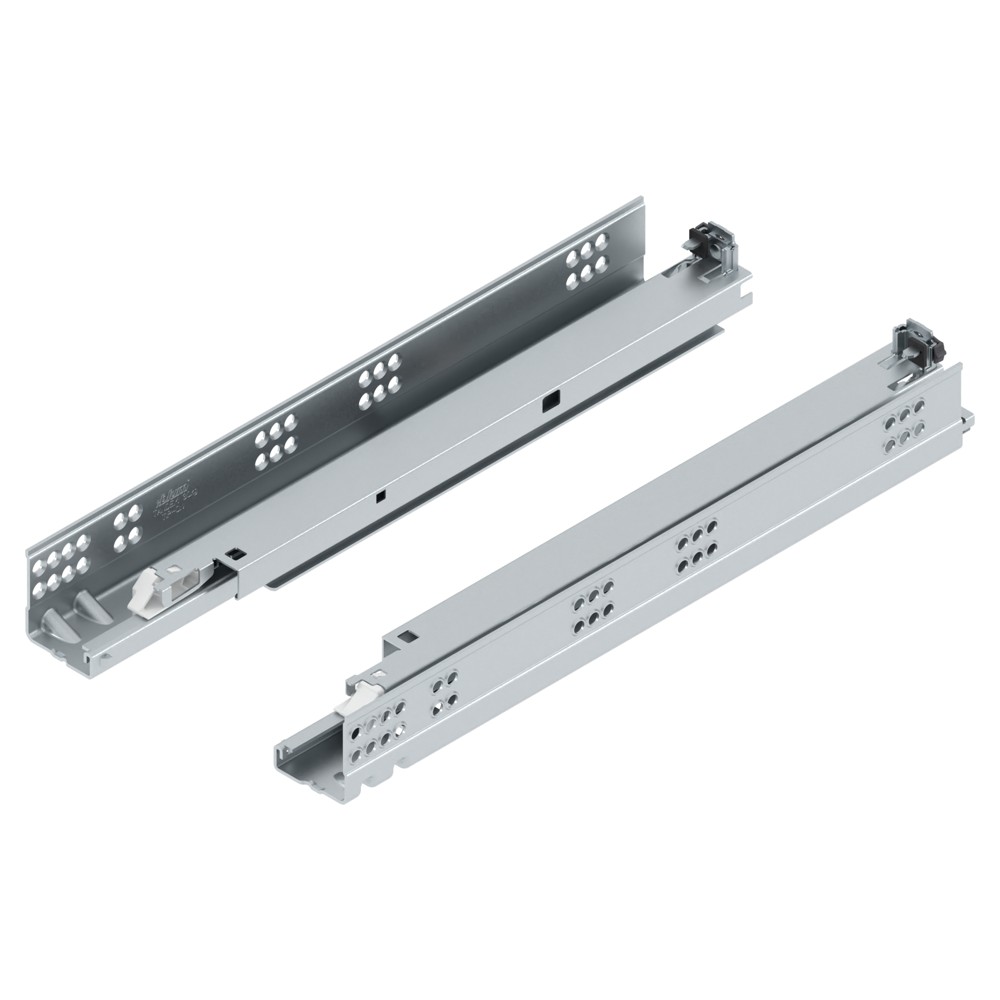

Это направляющие TANDEM plus с полным выдвижением, оснащённые интегрированной системой открывания TIP-ON — ящик открывается лёгким нажатием на фасад, ручки не нужны. От соседних позиций линейки эта отличается номинальной длиной 400 мм: все остальные параметры (нагрузка 30 кг, тип крепления замками, толщина боковины 17–19 мм) одинаковы, поэтому выбор сводится к соответствию длины направляющей внутренней глубине корпуса. Если глубина корпуса под ваш ящик позволяет установить направляющую 400 мм, то полное выдвижение обеспечит доступ ко всему содержимому без ограничения по глубине. Для шкафов с меньшей или большей глубиной подойдут соседние длины из той же серии — 250, 270, 300, 450, 500 или 600 мм. Важно: направляющие спроектированы именно для деревянных боковин толщиной 17–19 мм, поэтому при использовании ДСП или фанеры другой толщины подгонка не предусмотрена. Практический момент: крепление выполняется на «замки» — это механизм, который позволяет регулировать высоту ящика без инструмента, просто поворачивая защёлки на направляющей. Сама направляющая скрытая (не видна снизу при открытом ящике), а система TIP-ON интегрирована в конструкцию — никаких дополнительных толкателей не требуется. Компенсация погрешностей по ширине и глубине заложена в геометрию, что упрощает сборку при серийном производстве корпусов.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 560F4000T TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM plus TIP-ON полн. выдвиж., 30 кг, НД=400 мм, под замки (левая и правая)
- Тип детали
- Направляющие
- Вид выдвижения
- Полное
- Вид крепления
- Замки
- Номинальная длина, мм
- 400
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 6
- Полный артикул BLUM
- 560F4000T TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Износостойкие пластиковые валики обеспечивают плавный ход; Регулировка по высоте без инструмента с помощью замков; Компенсация погрешности по ширине и глубине; Скрытые направляющие TANDEM с плавной остановкой при открывании и интегрированной механической системой открывания TIP-ON
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 560F2500T | 250 мм | 30 кг |
| 560F2700T | 270 мм | 30 кг |
| 560F3000T | 300 мм | 30 кг |
| 560F3500T | 350 мм | 30 кг |
| 560F4000T | 400 мм | 30 кг |
| 560F4500T | 450 мм | 30 кг |
| 560F5000T | 500 мм | 30 кг |
| 560F5500T | 550 мм | 30 кг |
| 560F6000T | 600 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 560F4000T TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
