Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

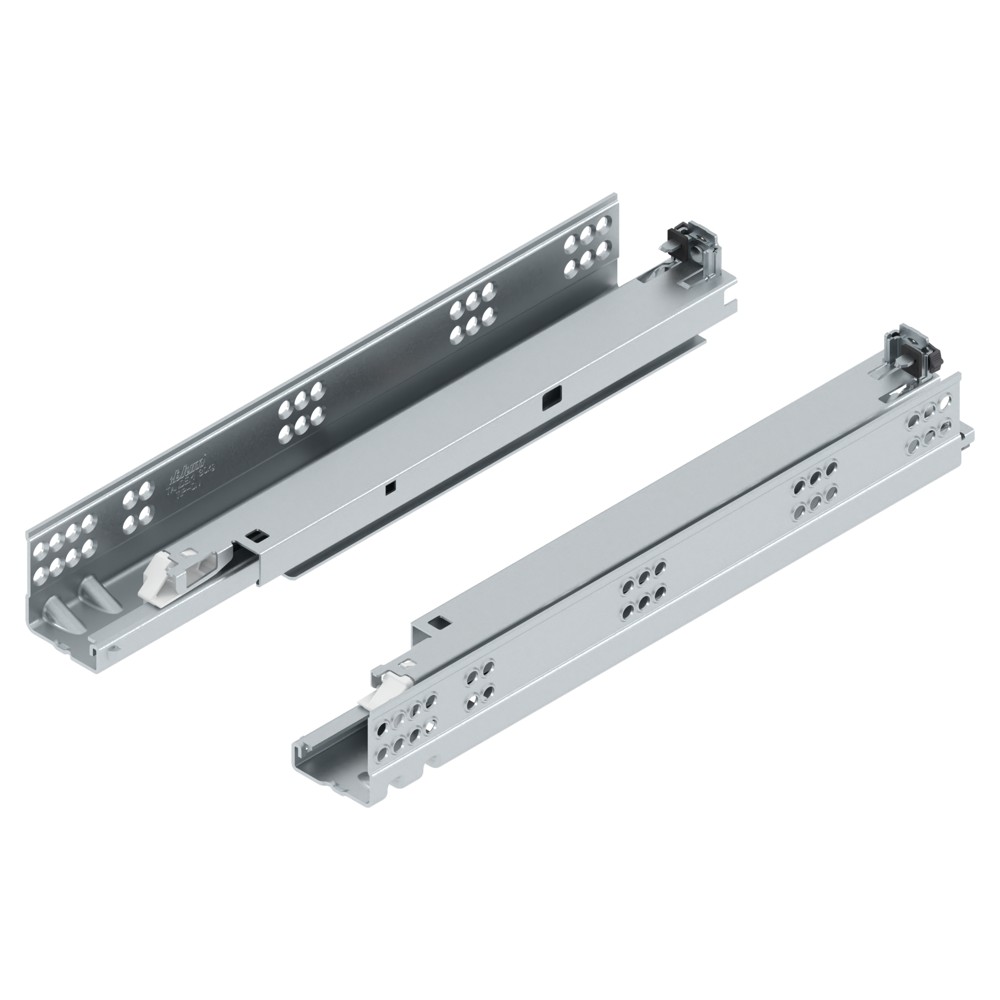

Это направляющая TANDEM plus с полным выдвижением и интегрированным механизмом TIP-ON, рассчитанная на номинальную длину 350 мм. От остальных позиций в линейке она отличается именно этим размером: соседние артикулы имеют длину 250, 270, 300, 450, 500 и 600 мм. Как и все они, данная направляющая предназначена для деревянных ящиков с боковинами толщиной 17–19 мм, выдерживает нагрузку до 30 кг и идёт в комплекте для левой и правой стороны (в упаковке 6 штук). Выбор длины 350 мм диктуется глубиной корпуса и желаемой глубиной ящика. Если внутренняя глубина шкафа позволяет, эта направляющая обеспечит полное выдвижение — ящик выйдет целиком, открывая весь доступ к содержимому. Если ваш корпус мельче, имеет смысл взять более короткую направляющую (например, 300 мм), чтобы ящик не упирался в фасад или заднюю стенку. Если глубина больше, можно выбрать 450 или 500 мм — но следите, чтобы оставался запас для механизма TIP-ON. Практический момент: эти направляющие крепятся к боковине ящика с помощью замков, что позволяет регулировать высоту без инструмента. Присадка под направляющую на боковине ящика должна учитывать толщину 17–19 мм и номинальную длину 350 мм — это влияет на разметку отверстий. Компенсация погрешности по ширине и глубине упрощает сборку, но сам корпус и ящик должны быть рассчитаны под полное выдвижение с учётом хода механизма TIP-ON.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 560F3500T TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM plus TIP-ON полн. выдвиж., 30 кг, НД=350 мм, под замки (левая и правая)
- Тип детали
- Направляющие
- Вид выдвижения
- Полное
- Вид крепления
- Замки
- Номинальная длина, мм
- 350
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 6
- Полный артикул BLUM
- 560F3500T TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Износостойкие пластиковые валики обеспечивают плавный ход; Регулировка по высоте без инструмента с помощью замков; Компенсация погрешности по ширине и глубине; Скрытые направляющие TANDEM с плавной остановкой при открывании и интегрированной механической системой открывания TIP-ON
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 560F2500T | 250 мм | 30 кг |
| 560F2700T | 270 мм | 30 кг |
| 560F3000T | 300 мм | 30 кг |
| 560F3500T | 350 мм | 30 кг |
| 560F4000T | 400 мм | 30 кг |
| 560F4500T | 450 мм | 30 кг |
| 560F5000T | 500 мм | 30 кг |
| 560F5500T | 550 мм | 30 кг |
| 560F6000T | 600 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 560F3500T TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
