Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

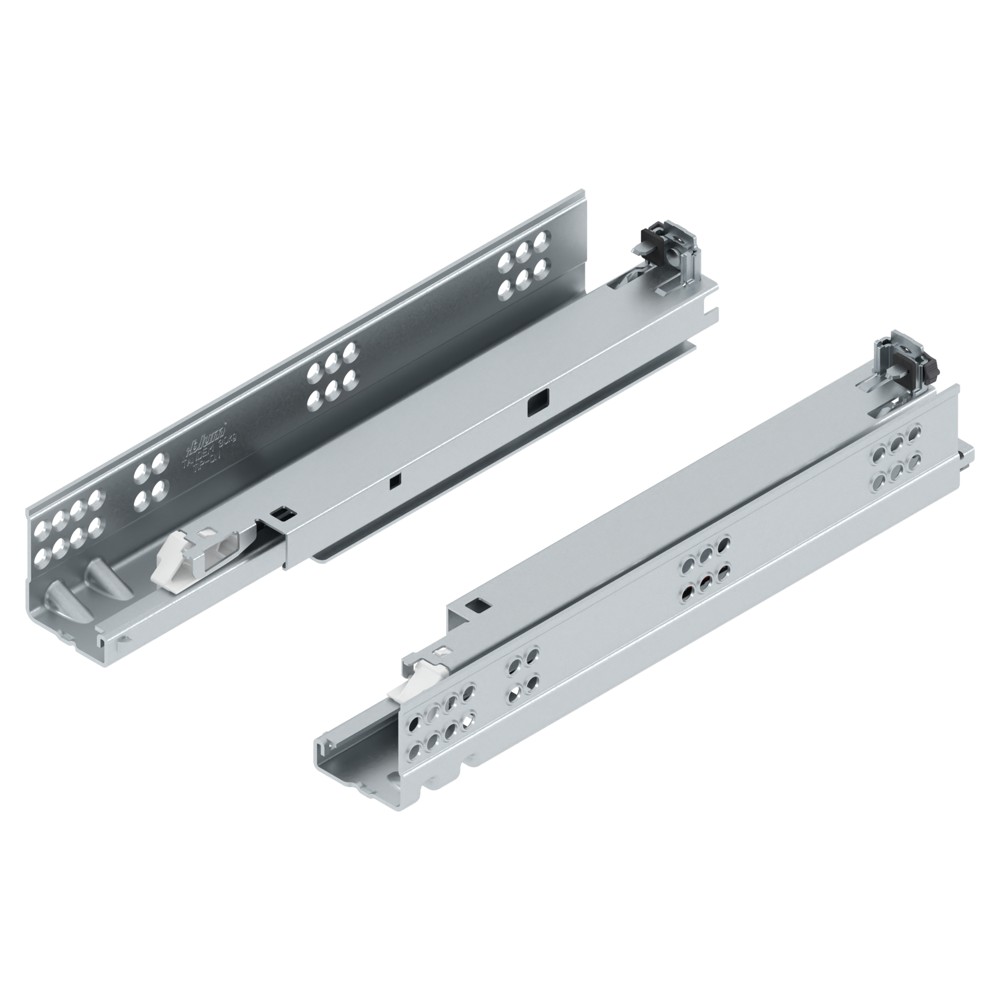

Это направляющие TANDEM plus TIP-ON с полным выдвижением на номинальную длину 300 мм — самая короткая позиция в линейке, если не считать двух ещё более компактных исполнений на 270 и 250 мм. От соседней позиции на 350 мм и всех более длинных вариантов (450, 500, 600 мм) её отличает именно размер: 300 мм рассчитаны на ящик глубиной около 280–285 мм, то есть на неглубокие секции, например, над цоколем, в узких нишах или в верхних рядах кухонных шкафов. Выбирать эту направляющую стоит, если глубина ниши не позволяет установить 350-миллиметровую. Рабочая нагрузка 30 кг одинакова для всех версий линейки, и здесь она не ограничивает выбор. Но если техническое задание допускает, а фасад и боковины ящика — 17 или 19 мм, лучше взять длину 350 или 450 мм: запас по направляющим даёт больше жёсткости при полном выдвижении, хотя для ящиков высотой до 150 мм разница малозаметна. Толщина боковины ящика должна быть ровно 17–19 мм — эти направляющие не универсальны, а заточены под такую стенку. Указан тип крепления «под замки»: регулировка высоты делается без инструмента, поворотом пластикового кулачка. По длине и ширине ящика есть компенсация допусков. Система TIP-ON встроена — это механический толкатель, который открывает ящик без ручки, от нажатия на фасад. В упаковке 6 штук: одна пара — это комплект левой и правой направляющей, поэтому в коробке три пары.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 560F3000T TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM plus TIP-ON полн. выдвиж., 30 кг, НД=300 мм, под замки (левая и правая)
- Тип детали
- Направляющие
- Вид выдвижения
- Полное
- Вид крепления
- Замки
- Номинальная длина, мм
- 300
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 6
- Полный артикул BLUM
- 560F3000T TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Износостойкие пластиковые валики обеспечивают плавный ход; Регулировка по высоте без инструмента с помощью замков; Компенсация погрешности по ширине и глубине; Скрытые направляющие TANDEM с плавной остановкой при открывании и интегрированной механической системой открывания TIP-ON
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 560F2500T | 250 мм | 30 кг |
| 560F2700T | 270 мм | 30 кг |
| 560F3000T | 300 мм | 30 кг |
| 560F3500T | 350 мм | 30 кг |
| 560F4000T | 400 мм | 30 кг |
| 560F4500T | 450 мм | 30 кг |
| 560F5000T | 500 мм | 30 кг |
| 560F5500T | 550 мм | 30 кг |
| 560F6000T | 600 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 560F3000T TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
