Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

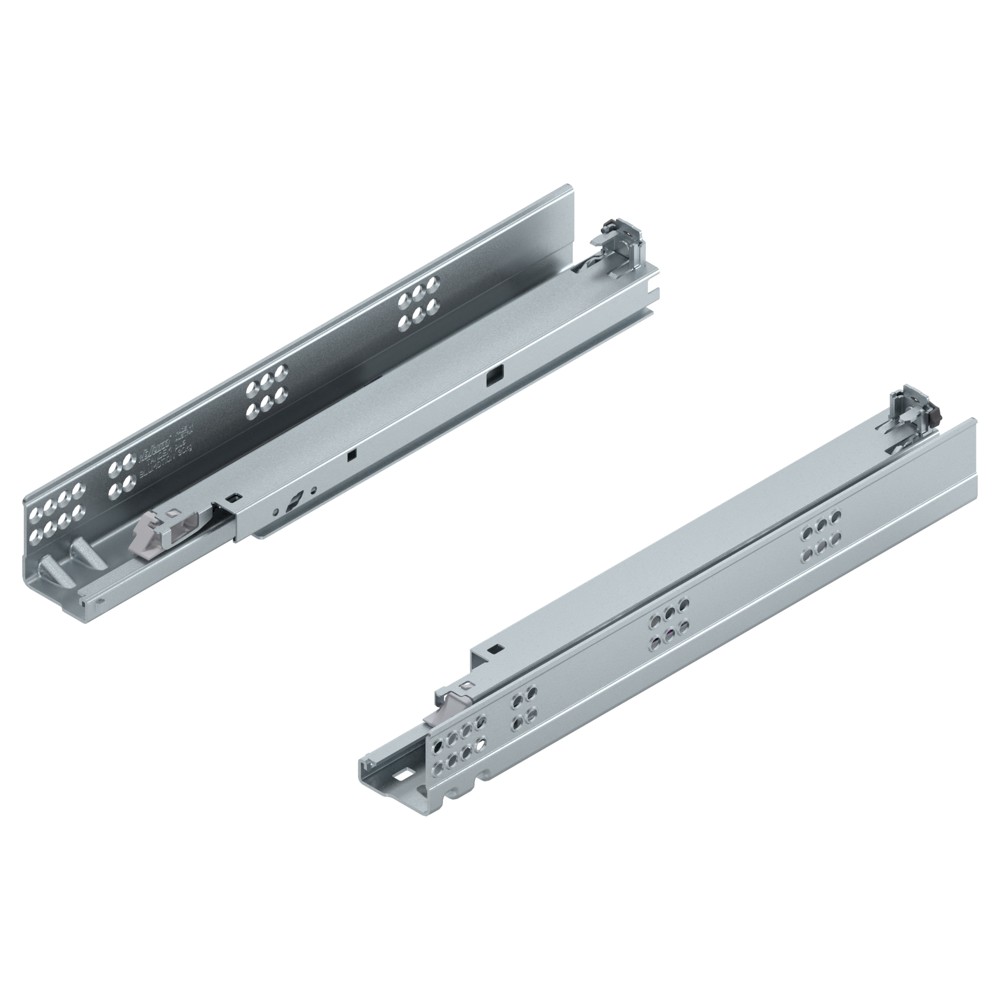

Это направляющая TANDEM plus с полным выдвижением и встроенным BLUMOTION, рассчитанная на номинальную длину 350 мм. От соседних позиций по длине (400, 450, 500, 550, 600 мм) её отличает именно этот размер — она предназначена для корпусов с меньшей глубиной. Ещё один важный момент: эта версия сделана для деревянных боковин толщиной 17–19 мм, а не 11–16 мм, поэтому, если вы используете более тонкий материал, нужно смотреть на соседнюю позицию с теми же 350 мм, но под тонкую боковину. Как выбрать: длина направляющей 350 мм подходит, когда внутренняя глубина корпуса позволяет установить ящик с таким ходом. Если глубина корпуса больше — имеет смысл взять соседнюю позицию на 400 или 450 мм, чтобы использовать пространство полностью. Укороченный ящик на длинных направляющих не даст преимущества, а полное выдвижение здесь — это возможность осмотреть и достать всё содержимое без помех. Практический момент по монтажу: эти направляющие крепятся к боковине ящика с помощью замков, что позволяет регулировать положение по высоте без инструмента — достаточно нажать на рычажок замка. Присадка под направляющую стандартная для серии TANDEM, но учитывайте, что толщина боковины должна быть строго 17–19 мм, иначе штатные замки не зафиксируются надёжно. В упаковке 6 штук — это комплект для трёх ящиков, если на каждый требуется пара направляющих.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 560F3500B TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM plus BLUMOTION полн. выдвиж., 30 кг, НД=350 мм, для толщины материала боковин 17-19 мм, под замки, левая и правая
- Тип детали
- Направляющие
- Вид выдвижения
- Полное
- Вид крепления
- Замки
- Номинальная длина, мм
- 350
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 6
- Полный артикул BLUM
- 560F3500B TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Износостойкие пластиковые валики обеспечивают плавный ход; Регулировка по высоте без инструмента с помощью замков; Компенсация погрешности по ширине и глубине; Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 560F2500B | 250 мм | 30 кг |
| 560F2700B | 270 мм | 30 кг |
| 560F3000B | 300 мм | 30 кг |
| 560F3500B | 350 мм | 30 кг |
| 560F4000B | 400 мм | 30 кг |
| 560F4500B | 450 мм | 30 кг |
| 560F5000B | 500 мм | 30 кг |
| 560F5500B | 550 мм | 30 кг |
| 560F6000B | 600 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 560F3500B TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
