Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

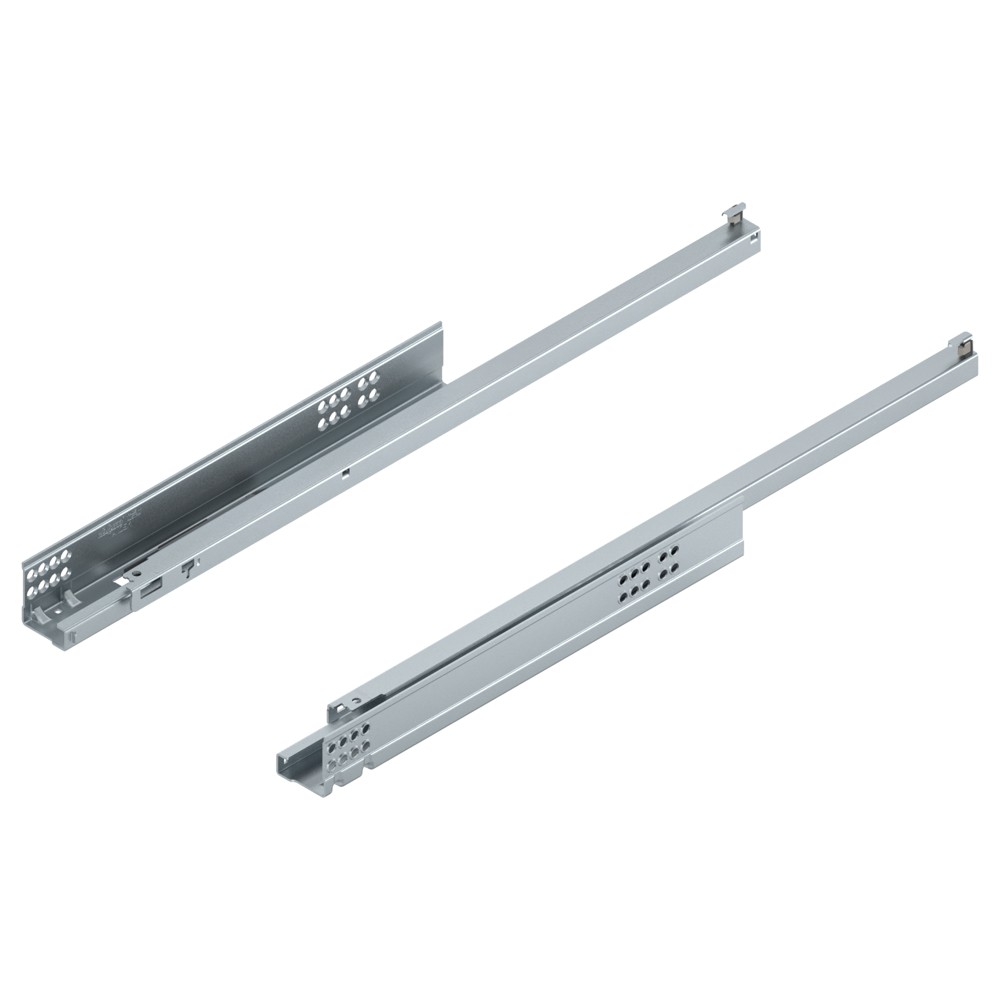

Это направляющие TANDEM частичного выдвижения с встроенным BLUMOTION — они сами мягко задвигают ящик, а при открытии тормозят его в конце хода. Главное отличие от соседних позиций в той же линейке — номинальная длина 550 мм: именно под неё рассчитывается внутренняя глубина корпуса, чтобы ящик полностью выходил и не упирался в заднюю стенку. Выбирайте эту длину, если глубина корпуса шкафа или тумбы позволяет установить направляющую 550 мм. Конструкция рассчитана на деревянные боковины ящика толщиной 17–19 мм, а крепление — на замки: они же дают возможность регулировать высоту ящика без инструмента, просто поджимая или отпуская фиксатор. Если глубина корпуса другая, смотрите соседние длины от 300 до 600 мм — все они с тем же типом крепления, под ту же толщину боковины и с BLUMOTION. Практический момент: в упаковке 12 штук. Это фасовка, и она не указывает, сколько пар идёт на один ящик — уточняйте расход по схеме сборки. Сами направляющие скрытые, с пластиковыми валиками, их не видно при открытом ящике.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 550F5500B TANDEM MP ZN
- Полное наименование
- Направляющие TANDEM BLUMOTION част. выдвиж., 30 кг, НД=550 мм, для толщины материала боковин 17-19 мм, под замки, левая и правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Замки
- Номинальная длина, мм
- 550
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 12
- Полный артикул BLUM
- 550F5500B TANDEM MP ZN
- Особенности
- Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм; Регулировка по высоте без инструмента с помощью замков; Износостойкие пластиковые валики обеспечивают плавный ход; Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 550F2700B | 270 мм | 30 кг |
| 550F3000B | 300 мм | 30 кг |
| 550F3500B | 350 мм | 30 кг |
| 550F4000B | 400 мм | 30 кг |
| 550F4500B | 450 мм | 30 кг |
| 550F5000B | 500 мм | 30 кг |
| 550F5500B | 550 мм | 30 кг |
| 550F6000B | 600 мм | 30 кг |
| 550F6500B | 650 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 550F5500B TANDEM MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
