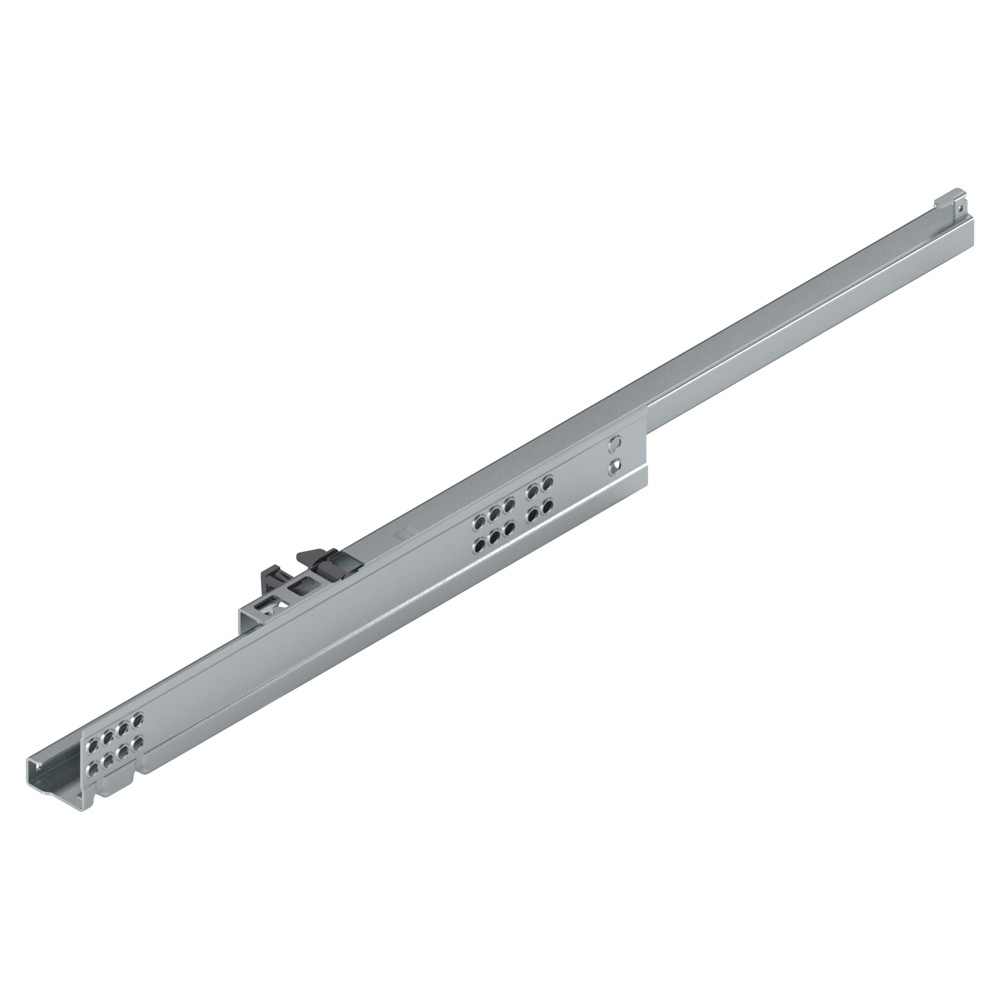

Эта правая направляющая TANDEM BLUMOTION с номинальной длиной 560 мм — самая длинная позиция в подборке среди соседних вариантов. Если вам нужен ящик глубиной около 560 мм, вы выбираете между правым и левым исполнением: перед вами именно правая направляющая, то есть та, которая устанавливается на правую боковину корпуса. Все направляющие этой линейки — частичного выдвижения, со встроенным BLUMOTION для бесшумного закрывания и фиксаторами для крепления к боковине ящика. Разница с соседними позициями — в длине и стороне. Если глубина корпуса меньше, вам подойдут варианты на 360, 410 или 460 мм; если зеркальная сторона — левая направляющая. При этом отдельно выделен вариант для ящиков с боковинами толщиной 17–19 мм — эта модель рассчитана на толщину 11–16 мм, что указано в характеристиках. То есть для стандартных тонких боковин из ЛДСП или фанеры подходит именно этот артикул, а для более толстых стенок нужна соседняя позиция. Практический момент: направляющие поставляются в упаковке по 24 штуки — это оптовая фасовка, рассчитанная на крупные заказы. Для сборки одного ящика требуется одна направляющая на сторону, то есть пара «правая + левая», но точное количество на изделие вы определяете сами по чертежу. Обратите внимание, что под установку таких направляющих сверлить боковину ящика не нужно — они крепятся с помощью фиксаторов, которые входят в зацепление с ответной планкой на боковине ящика, а сама боковина должна быть толщиной от 11 до 16 мм, иначе фиксаторы не защёлкнутся корректно.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H5601B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=560 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 560
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H5601B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H5601B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
