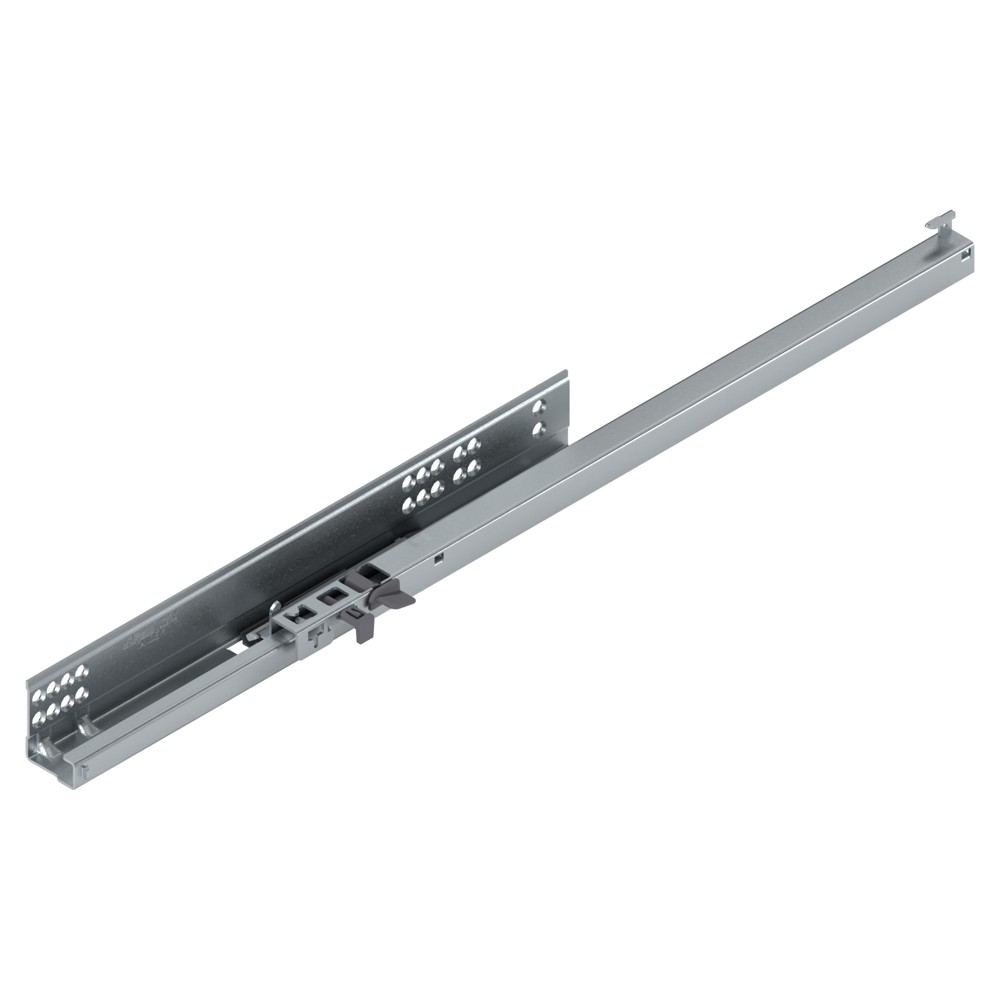

Это левая скрытая направляющая TANDEM с BLUMOTION, рассчитанная на номинальную длину 560 мм. От соседних позиций линейки она отличается прежде всего длиной: 360, 410 и 460 мм — это более короткие исполнения для ящиков меньшего размера, а 560 мм — самая длинная позиция из этого ряда. Исполнение левое, как и у большинства соседей, однако среди позиций на 410 и 460 мм есть также правые версии — это поможет сориентироваться, если потребуется парная установка. Выбирать деталь нужно по длине выдвижного ящика и стороне монтажа. Если ящик длинный, ближе к 560 мм, — это подходящий вариант; для более коротких ящиков стоит смотреть на соседние типоразмеры. Левая сторона предназначена для левого борта, для правого в этой линейке предусмотрены отдельные правые исполнения (410 и 460 мм), на них и следует ориентироваться при зеркальной установке. Направляющая рассчитана на деревянные ящики с боковинами толщиной 11–16 мм — значит, при сборке ящика толщина боковой стенки должна лежать в этом диапазоне, иначе крепление не будет штатным. Встроенный BLUMOTION обеспечивает мягкое и бесшумное закрывание, а блокировка от нежелательного снятия и регулировка по высоте позволяют снять ящик и выровнять его без полного демонтажа. Частичное выдвижение означает, что ящик выезжает не целиком, а на часть длины, — это стоит учитывать при оценке доступа к содержимому.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H5601B TA L 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=560 мм, с фиксатором, левая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 560
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H5601B TA L 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H5601B TA L 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
