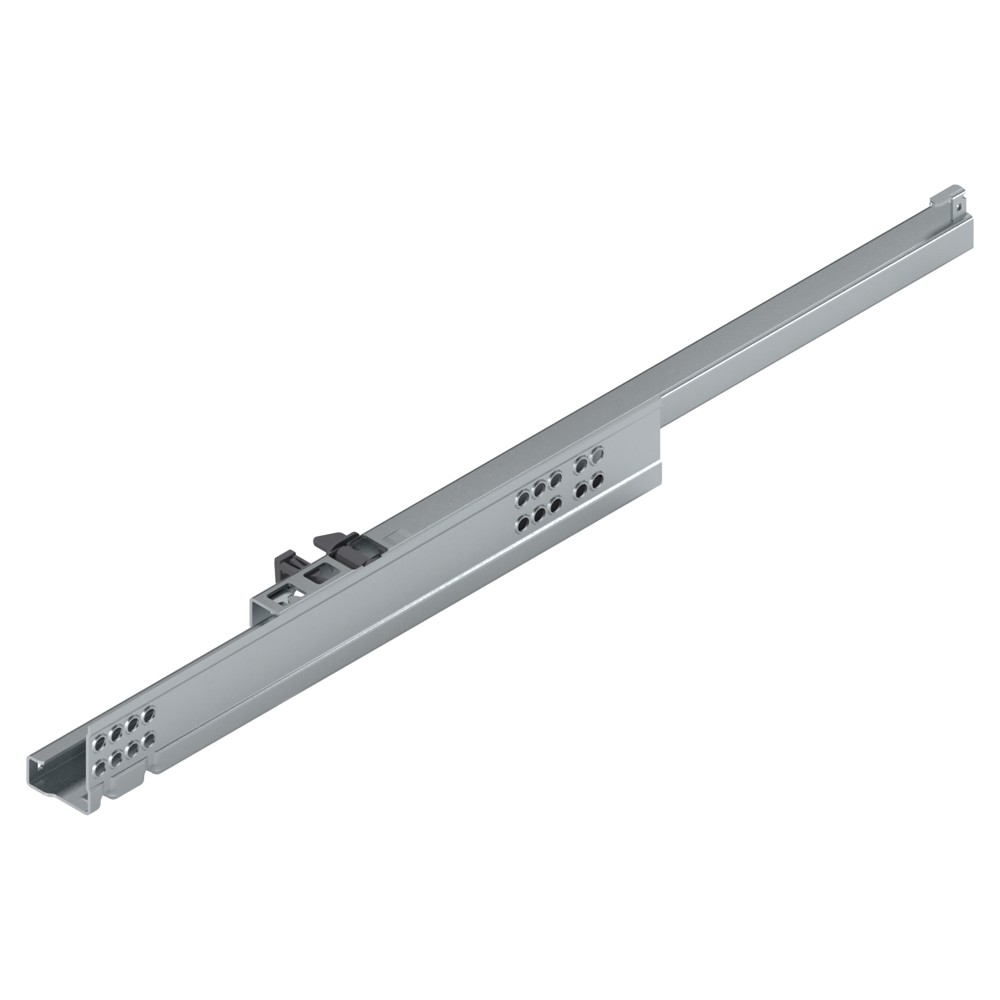

Это правая направляющая TANDEM BLUMOTION с номинальной длиной 510 мм и фиксаторами, предназначенная для частичного выдвижения. От соседних позиций в линейке она отличается, во-первых, длиной — вы выбираете 510 мм, если глубина корпуса шкафа позволяет установить направляющую такой длины, и это даст максимальный ход ящика среди доступных вариантов (короче только 460, 410 и 360 мм). Во-вторых, это правая сторона, то есть в паре с ней потребуется левая направляющая той же длины (на 510 мм среди соседних позиций левой нет, но принцип обязательной пары сохраняется). Выбор мотивируется требуемой глубиной секции: направляющая на 510 мм подходит, если внутренняя глубина корпуса не менее этой величины, иначе механизм не поместится. Частичное выдвижение означает, что ящик выходит не полностью — доступ к задней стенке ограничен, что стоит учесть, если вы храните там редко используемые вещи. Фиксаторы (входящие в комплект, фасовка 24 штуки) фиксируют направляющую на боковине ящика: они вставляются в пазы пластины крепления, и для монтажа не требуется дополнительного крепежа в деревянную боковину — только сами защелки. BLUMOTION встроен непосредственно в рельсу, поэтому дополнительный демпфер не нужен: ящик будет мягко останавливаться перед закрытием, или, при резком движении, втягиваться полностью бесшумно. Динамическая нагрузка до 30 кг и допуск по толщине боковин от 11 до 16 мм позволяют использовать направляющую с ящиками из ЛДСП, фанеры или массива этой толщины — более тонкая или более толстая стенка не войдет в паз механизма.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H5101B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=510 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 510
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H5101B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H5101B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
