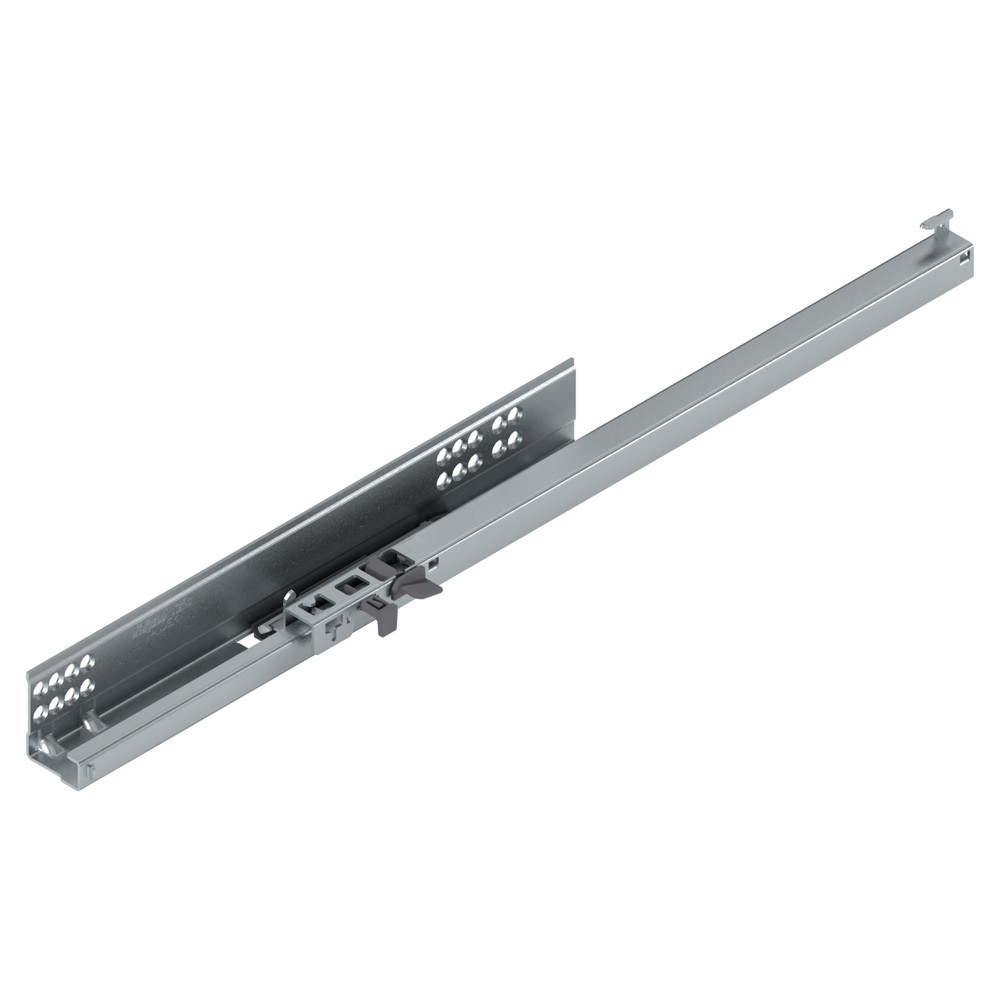

Это левая направляющая из серии TANDEM BLUMOTION с частичным выдвижением и фиксатором, номинальной длиной 510 мм. От соседних позиций в линейке она отличается только длиной — все остальные параметры (нагрузка 30 кг, наличие BLUMOTION, частичное выдвижение, тип крепления фиксаторами) у них одинаковы. Если вы уже работаете с направляющими этой серии на 360, 410 или 460 мм, то здесь всё то же самое, но для более глубокого корпуса. Выбор сводится к тому, какой внутренний размер шкафа. Длина 510 мм означает, что направляющая рассчитана на корпус глубиной около 510–520 мм (с учётом зазора). Если ваш ящик будет короче, смотрите в сторону 460 или 410 мм — они подойдут для менее глубоких тумб. Эта деталь левая, то есть для парной установки с правой направляющей той же длины. Левая и правая версии не взаимозаменяемы, поэтому при заказе обязательно проверьте сторону для обеих направляющих. Направляющие рассчитаны на деревянные ящики с боковинами толщиной от 11 до 16 мм — это значение влияет на выбор паза или крепления дна. Встроенные фиксаторы позволяют защёлкнуть ящик на направляющие без дополнительных саморезов, а регулировка по высоте выставляется на месте. BLUMOTION обеспечивает бесшумное закрывание без отдельного доводчика — достаточно просто толкнуть ящик. Количество в упаковке 24 штуки — это фасовка, учитывайте её при расчёте потребности для одного фасада.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H5101B TA L 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=510 мм, с фиксатором, левая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 510
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H5101B TA L 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H5101B TA L 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
