Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

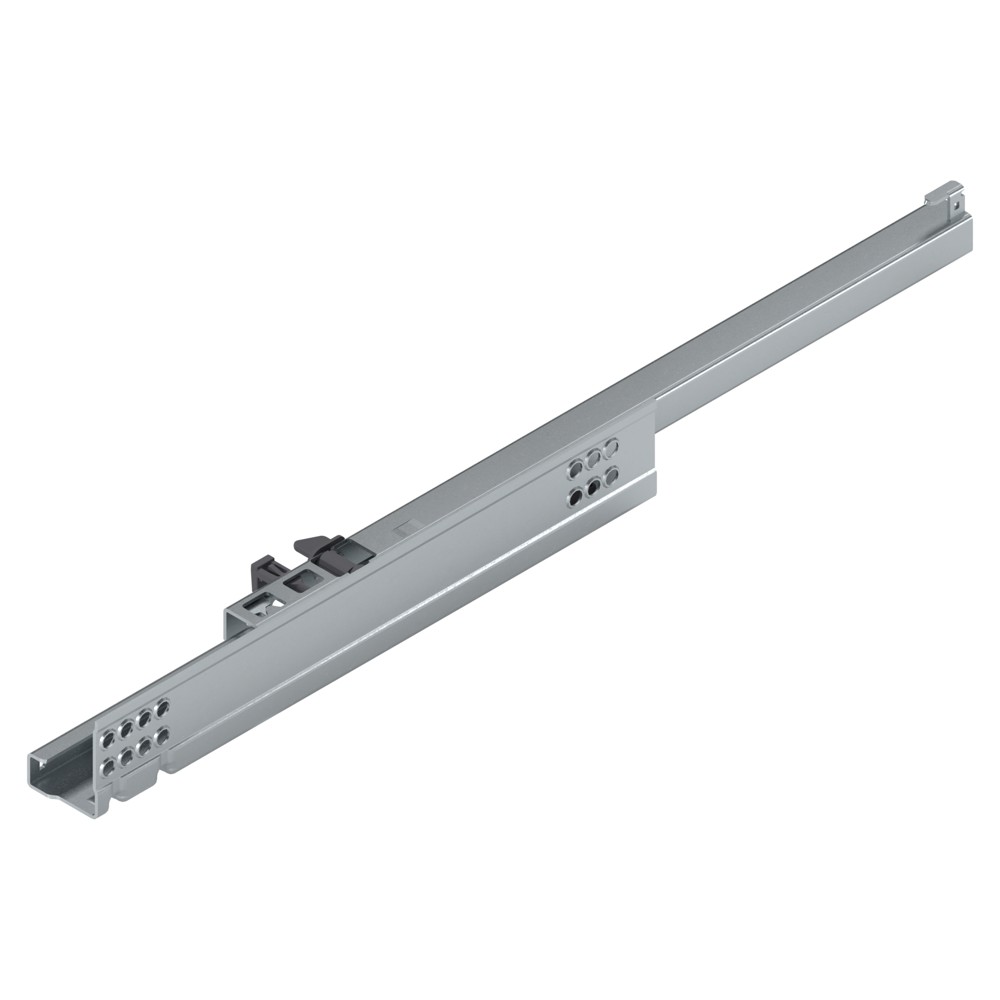

Эта правая направляющая TANDEM BLUMOTION отличается от левой зеркальной компоновкой и предназначена для установки на правую сторону ящика. При этом номинальная длина направляющей составляет 460 мм, что на 50 мм больше, чем у версий 410 мм, и на 100 мм больше, чем у 360 мм. В отличие от исполнения для боковин толщиной 17–19 мм, данная модель рассчитана на деревянные ящики с боковинами 11–16 мм. Речь идёт о скрытой направляющей частичного выдвижения, рассчитанной на динамическую нагрузку до 30 кг. В конструкцию встроен механизм BLUMOTION, обеспечивающий мягкое и бесшумное закрывание, а также плавная остановка при открывании. Система оснащена фиксаторами для крепления к боковине ящика, блокировкой от случайного снятия с направляющей и регулировкой по высоте. За плавность хода отвечают износостойкие пластиковые валики. В упаковке 24 штуки, артикул 551H4601B TA R 24 ZN.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H4601B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=460 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 460
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H4601B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H4601B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
