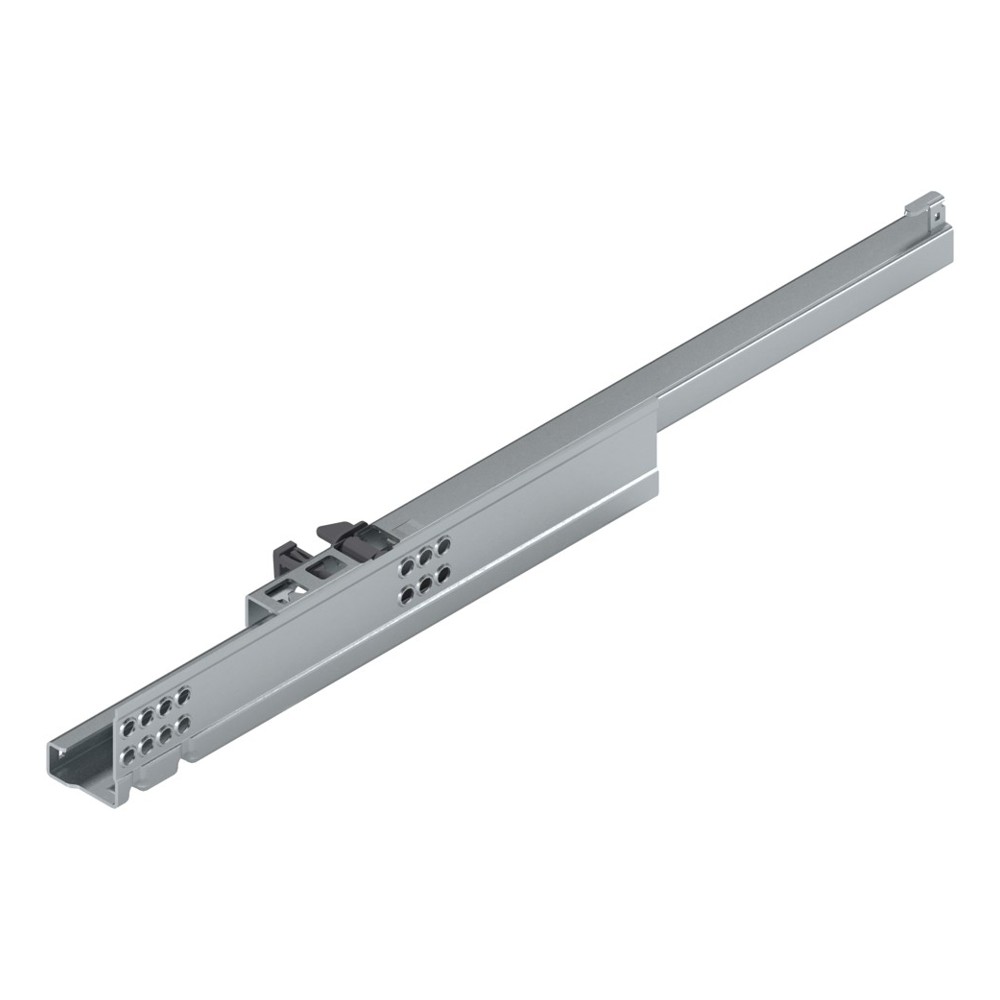

Это правая направляющая TANDEM BLUMOTION на номинальную длину 435 мм для ящиков с частичным выдвижением. От соседних позиций из той же линейки её отличает именно длина — 435 мм, тогда как рядом есть исполнения на 360, 410 и 460 мм. Если присмотритесь к соседям, то увидите, что левая и правая версии — это разные артикулы, они не взаимозаменяемы, поэтому при заказе важно не перепутать сторону. Выбор сводится к тому, какой внутренний размер корпуса у вас есть: направляющая длиной 435 мм подойдёт для шкафа, в который помещается ящик именно такой длины. Если взять соседнюю на 410 мм, вы недоберёте ход; если на 460 мм — направляющая просто не встанет по глубине. Учитывайте также, что эта модель рассчитана на боковины ящика из дерева толщиной 11–16 мм, а в линейке есть вариант для более толстых стенок (17–19 мм) — он на 360 мм, и если ваш ящик сделан из массива или толстой фанеры, возможно, стоит посмотреть туда, хотя длина уже будет меньше. Упаковка содержит 24 штуки — это фасовка, а не количество на один ящик. На один выдвижной элемент всегда ставится пара направляющих (левая и правая), так что из одной коробки вы соберёте 12 комплектов, при условии что докупите направляющие противоположной стороны. Сама деталь — скрытая направляющая с фиксаторами, то есть для монтажа на боковину ящика не потребуются саморезы: деталь просто защёлкивается на ответные фиксаторы. Плавное закрытие уже встроено (BLUMOTION), и отдельный доводчик покупать не нужно.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H4351B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=435 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 435
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H4351B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H4351B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
