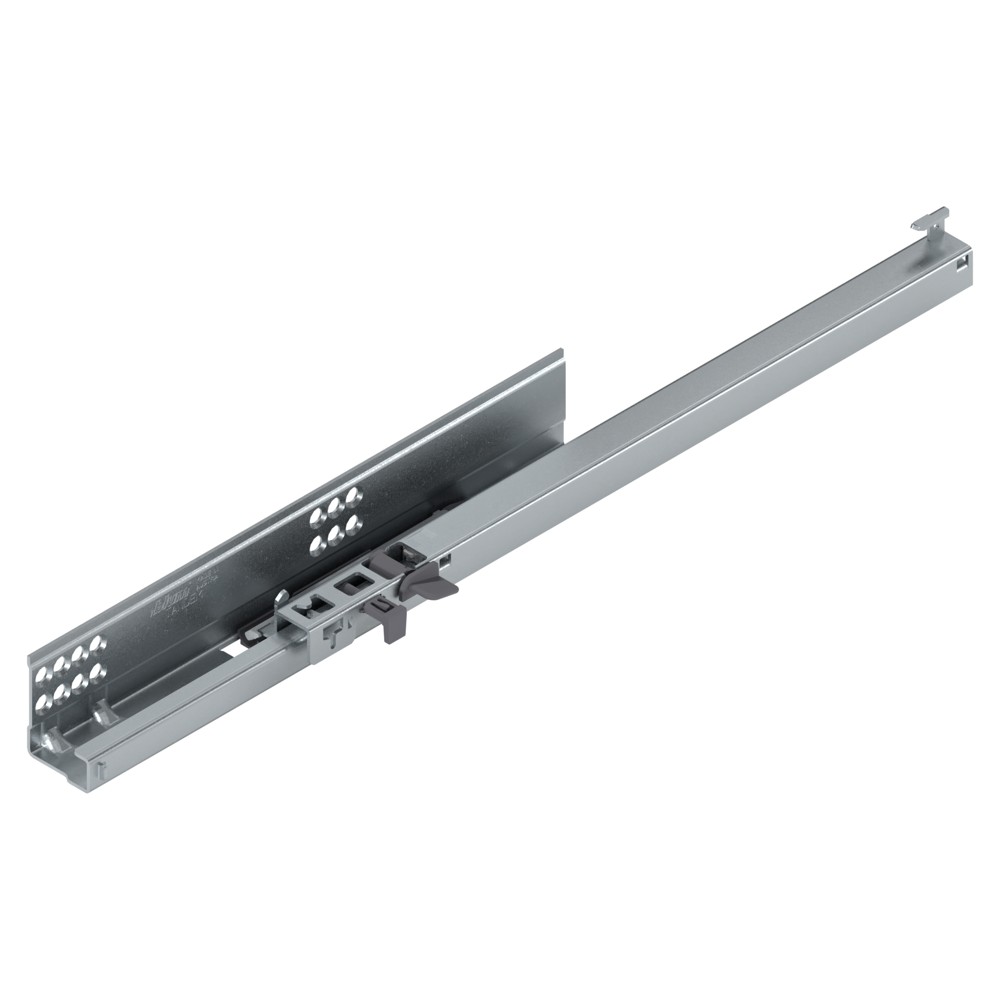

Это левая направляющая TANDEM BLUMOTION на номинальную длину 435 мм — она отличается от соседних позиций линейки именно этим размером. Среди вариантов на 360, 410 и 460 мм эта занимает промежуточное положение и подходит для корпусов, где внутренняя глубина позволяет установить ящик с ходом 435 мм. Если у вас секция глубиной, скажем, 500 мм, эта направляющая оставит разумный запас сзади; для более мелких корпусов имеет смысл смотреть в сторону 410 или 360 мм. Обратите внимание: деталь левая, то есть для комплекта на один ящик потребуется парная правая направляющая той же длины — в линейке есть вариант 551H4351A. Практический момент: направляющие рассчитаны на деревянные ящики с боковинами толщиной 11–16 мм. Это значит, что при проектировании ящика нужно закладывать боковину именно в этом диапазоне — более тонкая может не обеспечить жёсткости, а более толстая не войдёт в паз направляющей. Динамическая нагрузка 30 кг означает, что при полностью выдвинутом ящике с содержимым в пределах этого веса механизм будет работать штатно, без деформаций и заеданий. Фасовка — 24 штуки в упаковке, поэтому при заказе учитывайте, что деталь поставляется кратно этому количеству.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H4351B TA L 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=435 мм, с фиксатором, левая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 435
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H4351B TA L 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H4351B TA L 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
