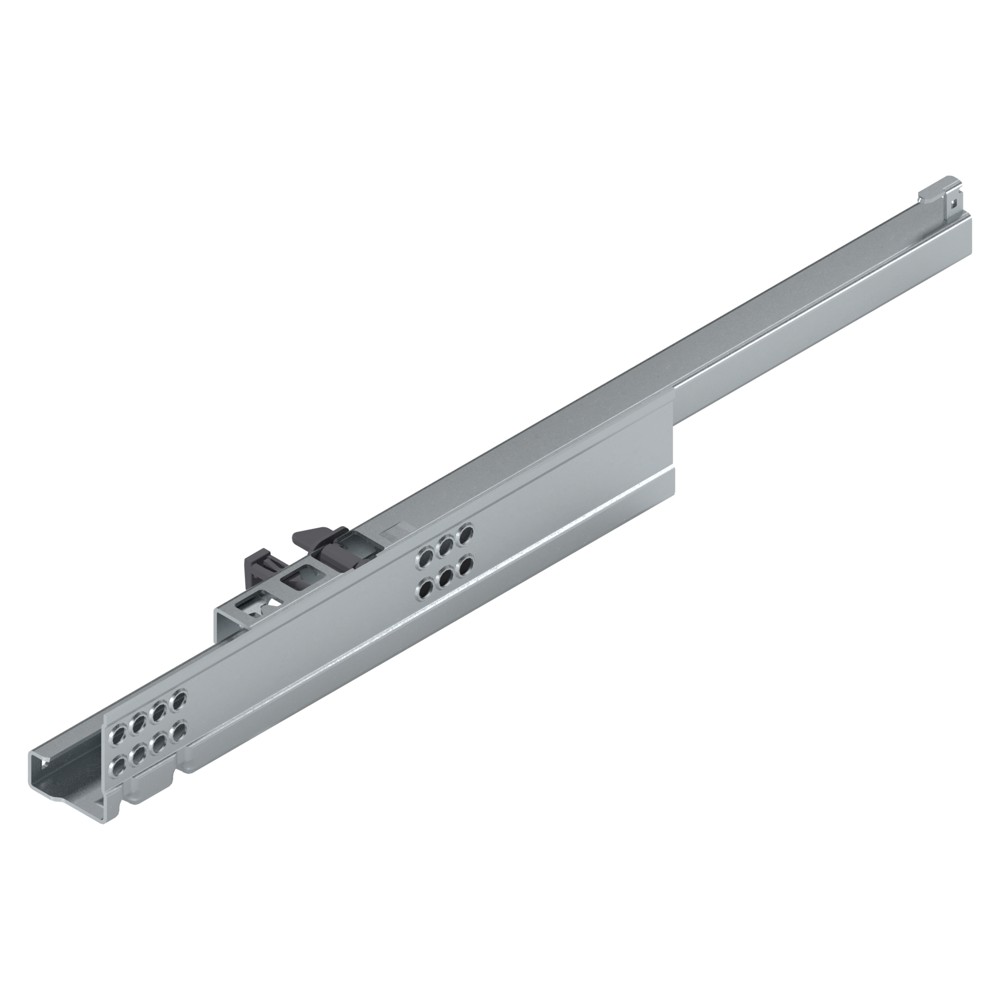

Это правая направляющая TANDEM с частичным выдвижением и встроенным BLUMOTION, на номинальную длину 410 мм. От соседних позиций в первую очередь отличается стороной: здесь исполнение «правая», тогда как основная масса линейки — левая. Длина 410 мм — средняя в ряду: короче есть на 360 и 310 мм, длиннее — на 460 мм. Если в проекте уже выбрана левая направляющая, эта позиция может потребоваться для второй стороны симметричного ящика; обратите внимание, что у артикула 551H4101B именно указание «R» в коде означает правую установку. Какую задачу решает этот вариант? Если глубина корпуса шкафа рассчитана на направляющие 410 мм, а ящик нужен с правой стороны, то это ваш выбор. Частичное выдвижение означает, что ящик не выезжает полностью — задняя стенка остаётся внутри корпуса, что удобно, когда доступ к содержимому не требует полного извлечения, но при этом экономнее по длине по сравнению с полным выдвижением. Для монтажа обращайте внимание на толщину боковины ящика: характеристики прямо указывают, что направляющие рассчитаны на деревянные боковины толщиной от 11 до 16 мм. Это не любой возможный размер — если у вас боковина 10 мм или толще 16 мм, деталь не подойдёт. В упаковке 24 штуки — фасовка задана кратно ящичному производству, поэтому для одного изделия учитывайте, что расход считать придётся из кратного этому числу.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H4101B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=410 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 410
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H4101B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H4101B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
