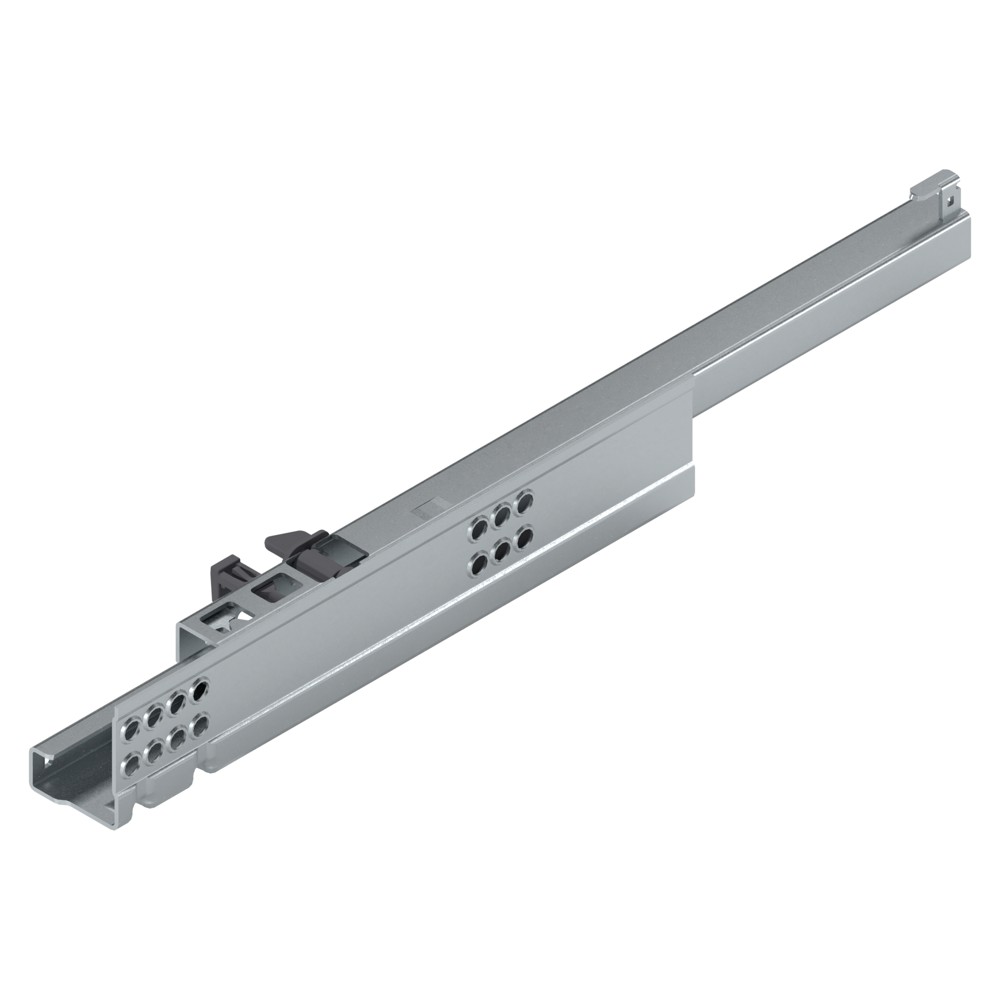

Это правая направляющая TANDEM частичного выдвижения с BLUMOTION, рассчитанная на динамическую нагрузку 30 кг и номинальную длину 360 мм. Её главное отличие от соседних позиций — сторона установки: вам нужна именно правая направляющая, если смотреть на ящик спереди, а левая деталь из той же пары будет идти отдельным артикулом. В этой версии используется крепление фиксаторами, то есть направляющая стопорится на боковине ящика защёлками, а не винтами через овальные отверстия, — это ускоряет сборку, но требует точного позиционирования. Выбирайте этот артикул, если длина ящика (расстояние от передней до задней стенки) равна 360 мм, и вам необходимо частичное выдвижение, когда ящик останавливается, не доходя до конца. Если нужна полная выборка содержимого, смотрите модели полного выдвижения. Для деревянных боковин толщиной 17–19 мм в линейке есть отдельная версия, а для боковин 11–16 мм подходит именно эта. Также обратите внимание на соседние длины 410 и 460 мм — они меняются в зависимости от глубины корпуса. Фасовка этой детали — 24 штуки в упаковке. Это значит, что для одного шкафа вы заказываете минимум одну упаковку, если монтируете двенадцать ящиков (на каждый требуется правая и левая направляющая). Направляющие предназначены для деревянных ящиков с боковинами толщиной 11–16 мм — учитывайте этот диапазон при проектировании. В системе уже встроена регулировка по высоте и блокировка от случайного снятия, так что дополнительных фиксаторов не потребуется.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H3601B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=360 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 360
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H3601B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H3601B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
