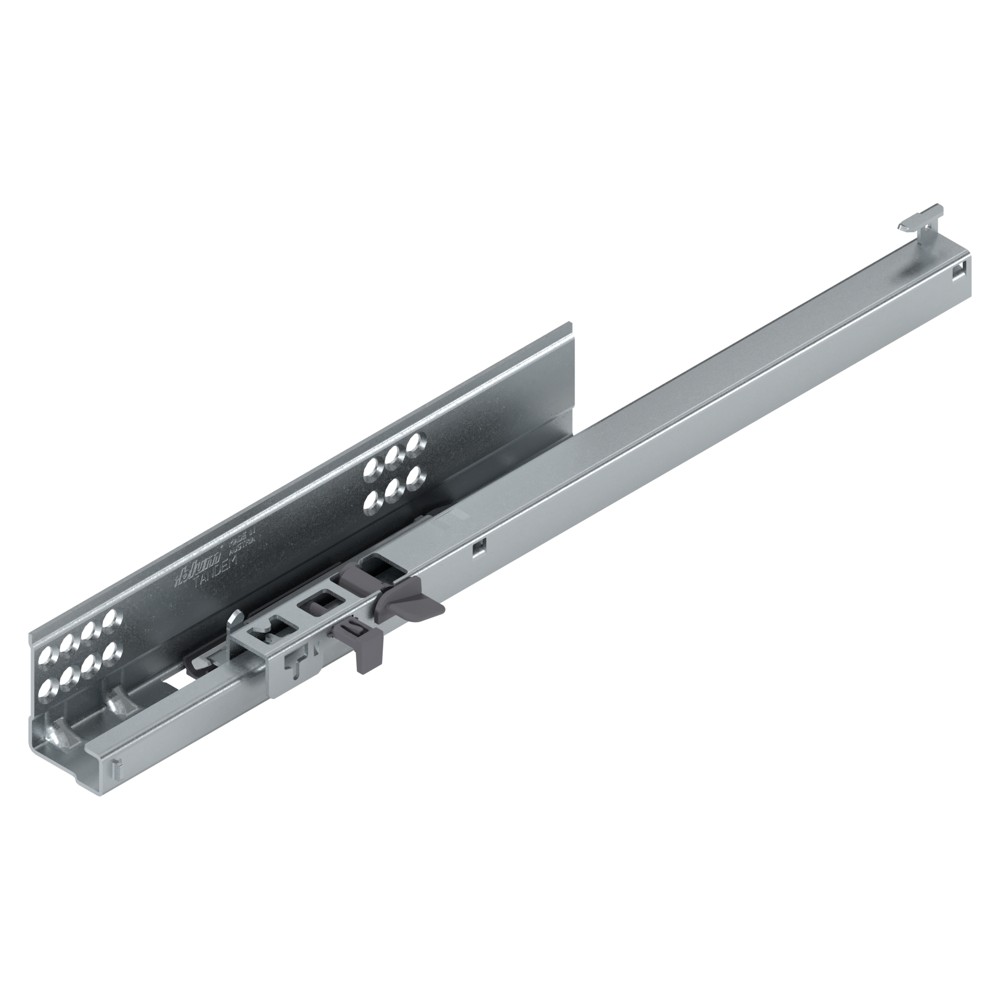

Это левая направляющая TANDEM частичного выдвижения на 360 мм для тонких боковин — принципиальное отличие от похожих моделей в том, что она рассчитана на деревянные боковины ящика толщиной от 11 до 16 мм. Если у вас фанера, ЛДСП или массив именно в этом диапазоне, эта деталь подходит. Для более толстых стенок — от 17 до 19 мм — нужна соседняя позиция с тем же артикулом, но с пометкой «для 17-19 мм». Также обратите внимание: номинальная длина 360 мм определяет внутреннюю глубину корпуса, в который встанет ящик. Если ваш проём глубже, возможно, стоит рассмотреть направляющие на 410 или 460 мм из этой же линейки. Особенность этой модели — встроенный механизм BLUMOTION. Он обеспечивает мягкое и бесшумное закрывание без дополнительных доводчиков, а при открывании срабатывает плавная остановка. Направляющие скрытые и частичного выдвижения: ящик выезжает не полностью, доступ к задней стенке ограничен. Если вам нужен полный доступ, следует смотреть модели полного выдвижения. В системе уже встроена блокировка от случайного снятия ящика и регулировка по высоте, что упрощает сборку. Практический момент: направляющие крепятся к боковинам ящика фиксаторами. Тип крепления указан как «Фиксаторы» — это значит, что для монтажа на боковину не требуются саморезы, деталь просто защёлкивается на ответной планке. Обратите внимание на фасовку: в упаковке 24 штуки, то есть 12 комплектов (левый плюс правый). При заказе учитывайте, что левая отдельно, правую нужно покупать отдельным артикулом.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H3601B TA L 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=360 мм, с фиксатором, левая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 360
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H3601B TA L 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H3601B TA L 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
