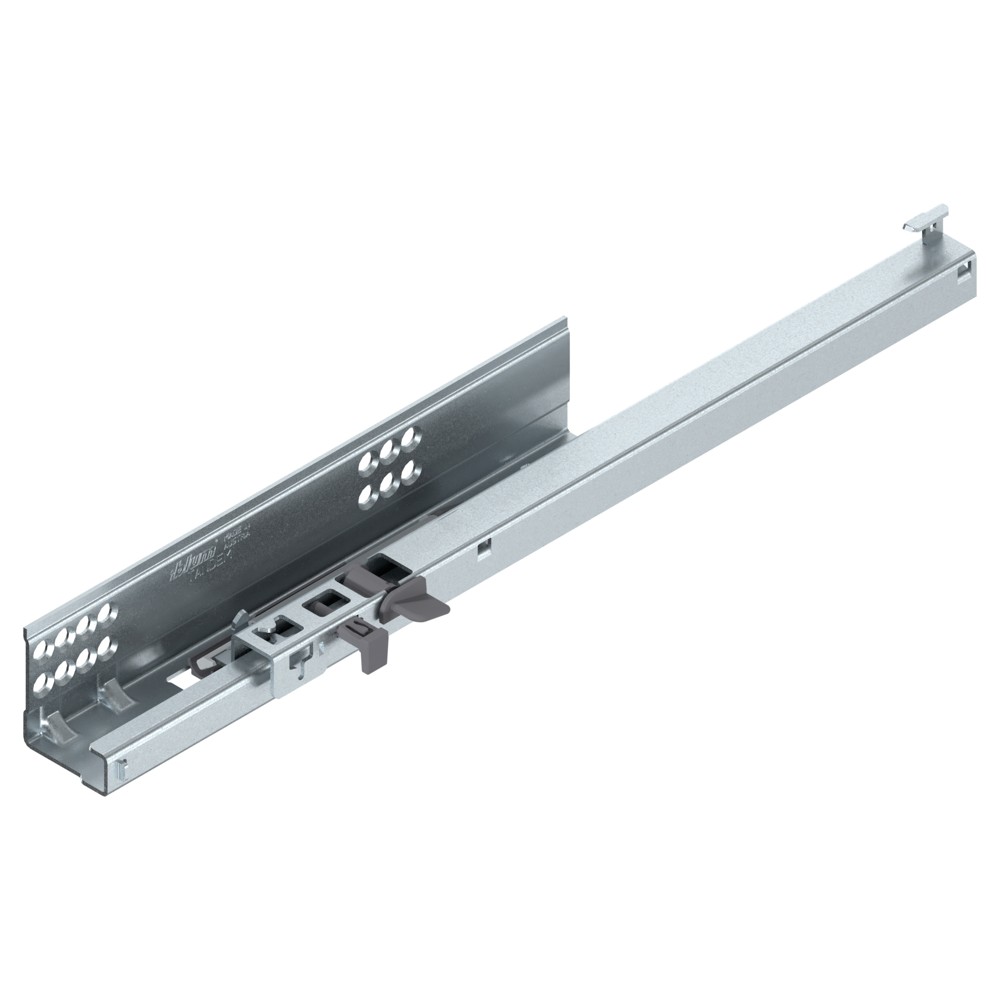

Это левая направляющая TANDEM BLUMOTION частичного выдвижения с фиксатором, номинальной длины 360 мм, рассчитанная на динамическую нагрузку 30 кг. Её ключевое отличие от соседних позиций той же длины и нагрузки — указание на толщину боковины ящика: 17–19 мм. Если вы собираете ящик из ЛДСП или фанеры именно такой толщины, эта модификация подходит; для боковин 16 мм или 22 мм нужна другая версия направляющих. Выбор этой направляющей оправдан, когда внутренняя глубина корпуса позволяет разместить ящик с направляющими 360 мм. Для правой стороны потребуется соответствующая правая направляющая (артикул будет отличаться). Если длина ящика больше или меньше, в линейке есть варианты на 310, 410 и 460 мм — они отличаются только длиной, остальные характеристики (нагрузка, частичное выдвижение, BLUMOTION, фиксаторы) одинаковы. На практике толщина боковины 17–19 мм критична: фиксаторы и регулировка по высоте рассчитаны именно на этот диапазон, и при другой толщине крепление может быть ненадёжным. Также учтите фасовку: направляющие продаются упаковками по 24 штуки — это удобно для серийного производства, но при заказе на один ящик придётся брать целую упаковку.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551F3601B TA L 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=360 мм, для толщины материала боковин 17-19 мм, с фиксатором, левая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 360
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551F3601B TA L 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 17-19 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551F3601B | 360 мм | 30 кг |
| 551F4601B | 460 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551F3601B TA L 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
