Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

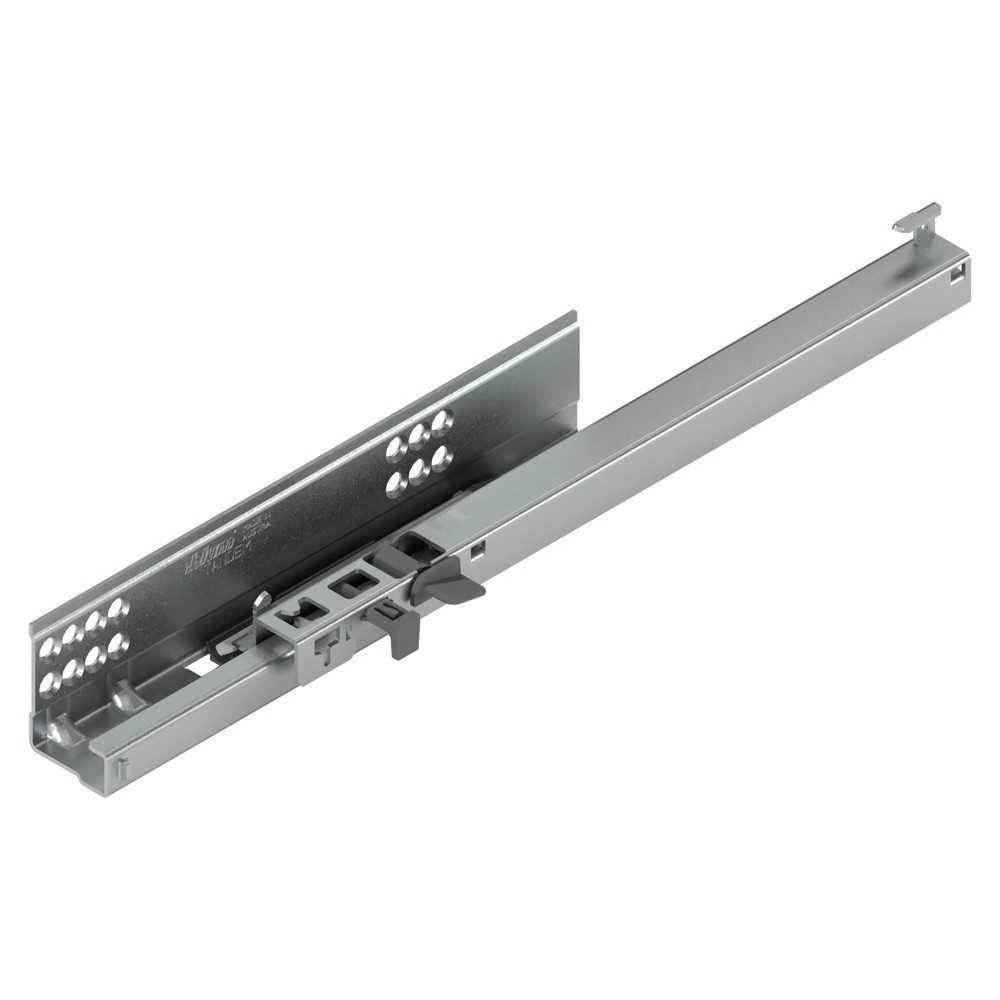

Это левая направляющая TANDEM BLUMOTION с частичным выдвижением на номинальную длину 335 мм. От соседних позиций в линейке она отличается именно длиной: ближайшие варианты — 360 мм, 410 мм и 460 мм. Если вам нужна направляющая короче, чем 360 мм, — это ваш вариант. Также обратите внимание, что это исполнение рассчитано на боковины ящика толщиной 11–16 мм, в то время как среди соседних есть позиция под более толстые стенки (17–19 мм). Выбирайте эту направляющую, если внутренняя глубина корпуса (или расстояние от передней стенки до задней) позволяет установить ящик с длиной боковины 335 мм. Если глубина больше — смотрите на 360 мм или 410 мм. Назначение левой и правой стороны различается, поэтому для комплекта на один ящик потребуется также правая направляющая той же длины. Направляющие поставляются в упаковке по 24 штуки — это заводская фасовка. Учитывайте это при заказе: вам придётся брать количество, кратное 24, если не предусмотрена штучная продажа. Сами направляющие — скрытого типа, с частичным выдвижением, что означает, что ящик выезжает не полностью, а примерно на 80–90 % своей длины. В них встроен механизм BLUMOTION для мягкого закрывания, а также блокировка от случайного снятия с направляющих.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H3351B TA L 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=335 мм, с фиксатором, левая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 335
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H3351B TA L 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 551H3101B | 310 мм | 30 кг |
| 551H3351B | 335 мм | 30 кг |
| 551H3601B | 360 мм | 30 кг |
| 551H3851B | 385 мм | 30 кг |
| 551H4101B | 410 мм | 30 кг |
| 551H4351B | 435 мм | 30 кг |
| 551H4601B | 460 мм | 30 кг |
| 551H5101B | 510 мм | 30 кг |
| 551H5601B | 560 мм | 30 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 551H3351B TA L 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
