Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

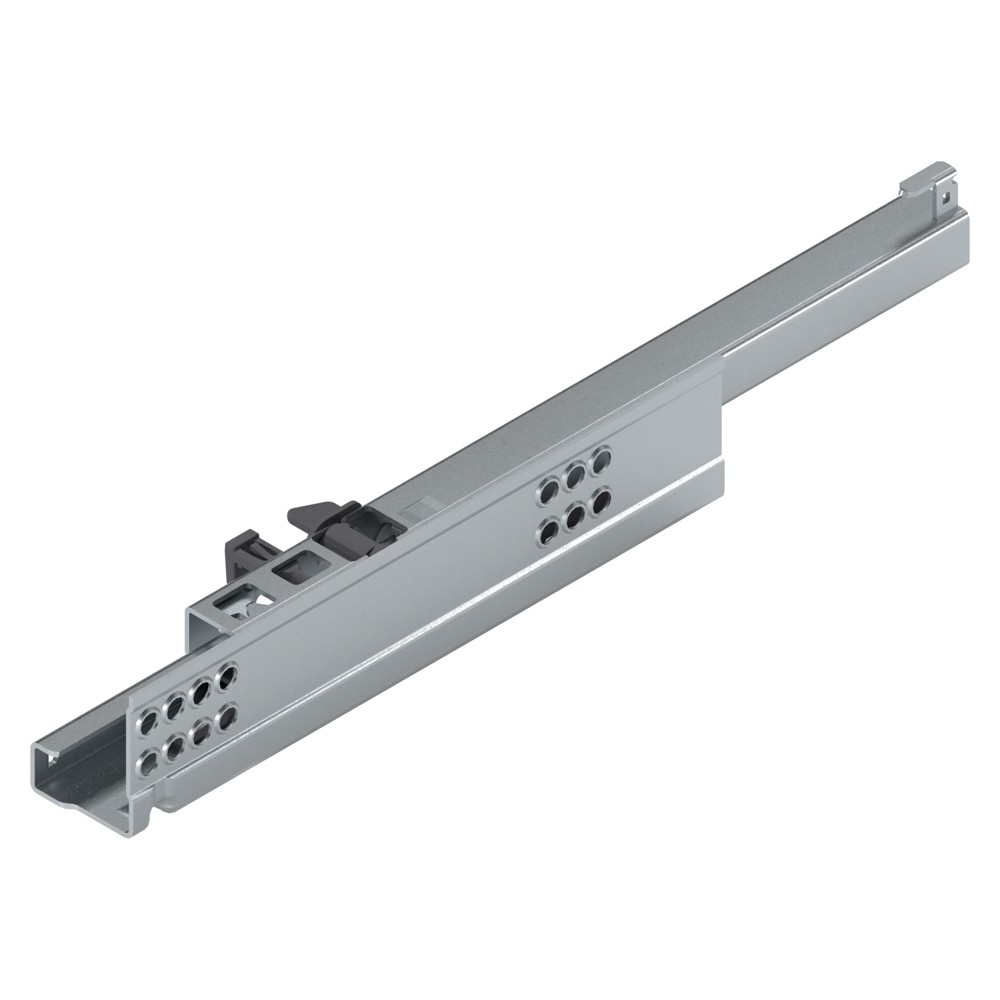

Это правая направляющая TANDEM частичного выдвижения на 310 мм из линейки с фиксаторами и встроенным BLUMOTION. От соседних позиций её отличает номинальная длина — 310 мм, тогда как в той же серии есть варианты на 360, 410 и 460 мм. Выбирая между ними, ориентируйтесь на глубину корпуса: направляющая должна соответствовать внутреннему размеру секции, чтобы ящик не упирался в заднюю стенку и не оставался зазор. Также обратите внимание, что это правая сторона — для сборки пары потребуется левая направляющая той же длины. Конструкция рассчитана на деревянные ящики с боковинами толщиной от 11 до 16 мм. Динамическая нагрузка ограничена 30 кг — этого достаточно для стандартного бельевого или кухонного ящика, но не для хранения увесистых запасов. Выдвижение частичное: ящик выходит не полностью, доступ к задней части содержимого будет ограничен, что стоит учесть при планировании глубоких секций. Практический момент: деталь поставляется в упаковке по 24 штуки. Это фасовка, а не рекомендация по расходу — для одного ящика потребуется одна правая и одна левая направляющая, но точное количество на изделие определяйте по сборочной схеме. Крепление фиксаторами означает, что направляющая фиксируется на корпусе защёлкиванием, без саморезов, но монтаж на боковину ящика предполагает стандартную присадку под направляющие TANDEM — отверстия под крепёж уже предусмотрены конструкцией.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 551H3101B TA R 24 ZN
- Полное наименование
- Направляющая TANDEM BLUMOTION част. выдвиж., 30 кг, НД=310 мм, с фиксатором, правая
- Тип детали
- Направляющие
- Вид выдвижения
- Частичное
- Вид крепления
- Фиксаторы
- Номинальная длина, мм
- 310
- Технология движения
- BLUMOTION
- Количество в упаковке, шт.
- 24
- Полный артикул BLUM
- 551H3101B TA R 24 ZN
- Особенности
- Скрытые направляющие TANDEM частичного выдвижения с плавной остановкой при открывании и встроенным BLUMOTION для мягкого и бесшумного закрывания; В системе направляющих встроены блокировка от нежелательного снятия и регулировка по высоте.; Износостойкие пластиковые валики обеспечивают плавный ход; Динамическая нагрузка 30 кг; Направляющие для деревянных ящиков с боковинами толщиной 11-16 мм
Технический паспорт
| Артикул направляющей | Длина NL |
|---|---|
| 551H3101B | 310 мм |
| 551H3351B | 335 мм |
| 551H3601B | 360 мм |
| 551H3851B | 385 мм |
| 551H4101B | 410 мм |
| 551H4351B | 435 мм |
| 551H4601B | 460 мм |
| 551H5101B | 510 мм |
| 551H5601B | 560 мм |
Нагрузка здесь не указана: карточка не подставляет значение из другой серии или соседней строки каталога.
Артикул найден в официальном каталоге точно: 551H3101B TA R 24 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
