Полунакладной фасад
ПланкаОтступ чашки TB → размер FA
0 ммTB 3 → FA 4.5 · TB 4 → FA 5.5 · TB 5 → FA 6.5 · TB 6 → FA 7.5
3 ммTB 3 → FA 1.5 · TB 4 → FA 2.5 · TB 5 → FA 3.5 · TB 6 → FA 4.5
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

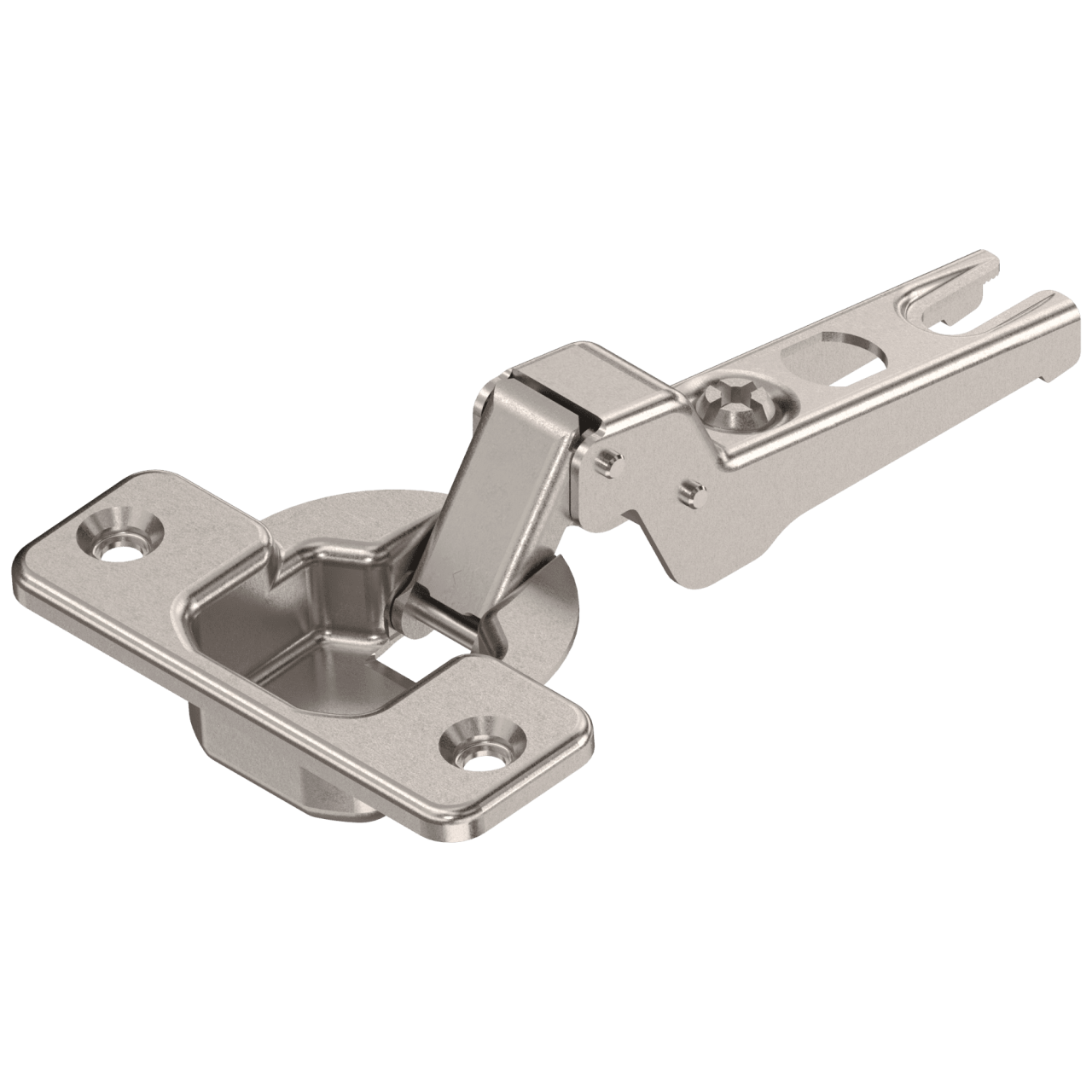

Стандартная петля Blum MODUL полунакладная открывание 100° MODUL: петля проверенная временем Экономичная система петель, предназначена для решения множества задач. Система надвижения петли на ответную планку и фиксации винтом зарекомендовала себя уже много лет назад. В мебельной промышленности высоко ценится эта функциональная система петель. Классический дизайн и надежная работа на весь срок службы мебели. Особенности петли: • простой и рациональный монтаж благодаря короткой посадке петли на ответную планку; • удобная настройка и ровный рисунок фасадов благодаря трехмерной регулировке; • встроенная блокировка от нежелательного снятия; • край чашки петли закрывает даже неровные отверстия; • MODUL с пружиной; • плечо надвигается на ответную планку и фиксируется винтом; • металлическая петля, никелированная; • угол открывания 100°.
Ключевые характеристики
- Производитель
- Blum
- Артикул Blum
- 91M2650 MB V250 NI
- Механизм закрывания
- не возможен накладной амортизатор BLUMOTION
- Система петель
- MODUL
- Цвет
- никелированный
- Наложение фасада
- 1/2 Накладной
- Глубинa свeрлeния чашки
- 10,5 мм
- Диаметр отверстия под чашку
- 35 мм
- Тип фасада
- Стандартный
- Единица измерения
- штука
- Пружина
- С пружиной
- Вес нетто
- 45 г
- Упаковка
- 250 шт
- Blum модель
- 91M2650
- Полное наименование
- Стандартная петля MODUL 100°, полунакладная, чашка петли: на саморезы
- Тип детали
- Петля
Официальные данные Blum
Каталог Blum · стр. 165 ↗
Технический паспорт
КреплениеНа саморезы
Угол открывания100°
В каталоге подтверждён базовый артикул 91M2650. Дополнительные обозначения поставки в 91M2650 MB V250 NI требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Техническая памятка
Подбор и совместимость
Ключевые параметры 91M2650 MB V250 NI, которые стоит сверить перед заказом.
Назначение 91M2650
91M2650 — карточка петли MODUL: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
Характеристики для проверки
| Артикул | 91M2650 |
|---|---|
| Серия | MODUL |
| Категория | MODUL |
| Угол открывания | 100° |
| Особенности | полунакладная |
| Механизм закрывания | не возможен накладной амортизатор BLUMOTION |
| Производитель | BLUM / Австрия |
| Система петель | MODUL |
Совместимость
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «MODUL». Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 91M2650
- Что проверить перед заказом 91M2650?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
- Почему в карточке важен артикул?
- Артикул 91M2650 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 165 ↗

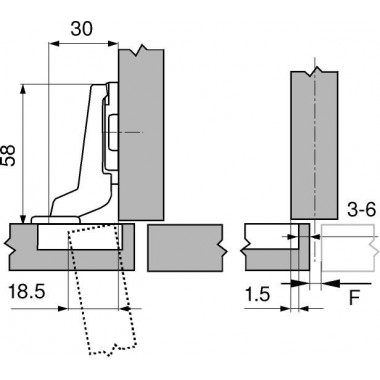

Рассчитайте размеры монтажа фасада
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
Показать полную инженерную таблицу
Расчёт наложения при заводской настройке; MD, TB и FA указаны в миллиметрах.
Минимальный зазор F при радиусе фасада R = 1 мм
| TB / FD | 16 | 18 | 19 | 20 | 21 | 22 | 24 | 26 | 28 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.3 | 0.5 | 0.7 | 1.0 | 1.3 | 1.6 | 3.3 | Пробная установка | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 4 | 0.3 | 0.5 | 0.7 | 1.0 | 1.2 | 1.6 | 3.2 | Пробная установка | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 5 | 0.3 | 0.5 | 0.7 | 0.9 | 1.2 | 1.5 | 2.6 | Пробная установка | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 6 | 0.3 | 0.5 | 0.7 | 0.9 | 1.1 | 1.4 | 2.4 | Пробная установка | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
Для толщины фасада от 26 мм официальный каталог требует пробную установку.
Угол открывания100°
Монтажплечо надвигается на ответную планку и фиксируется винтом
Монтаж чашкина саморезы или под пресс
Регулировкавысота ±3 мм; ширина ±2 мм; глубина ±2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
