Проверьте фасад для AVENTOS
Введите размеры фасада — рассчитаем массу и коэффициент мощности по формуле Blum.

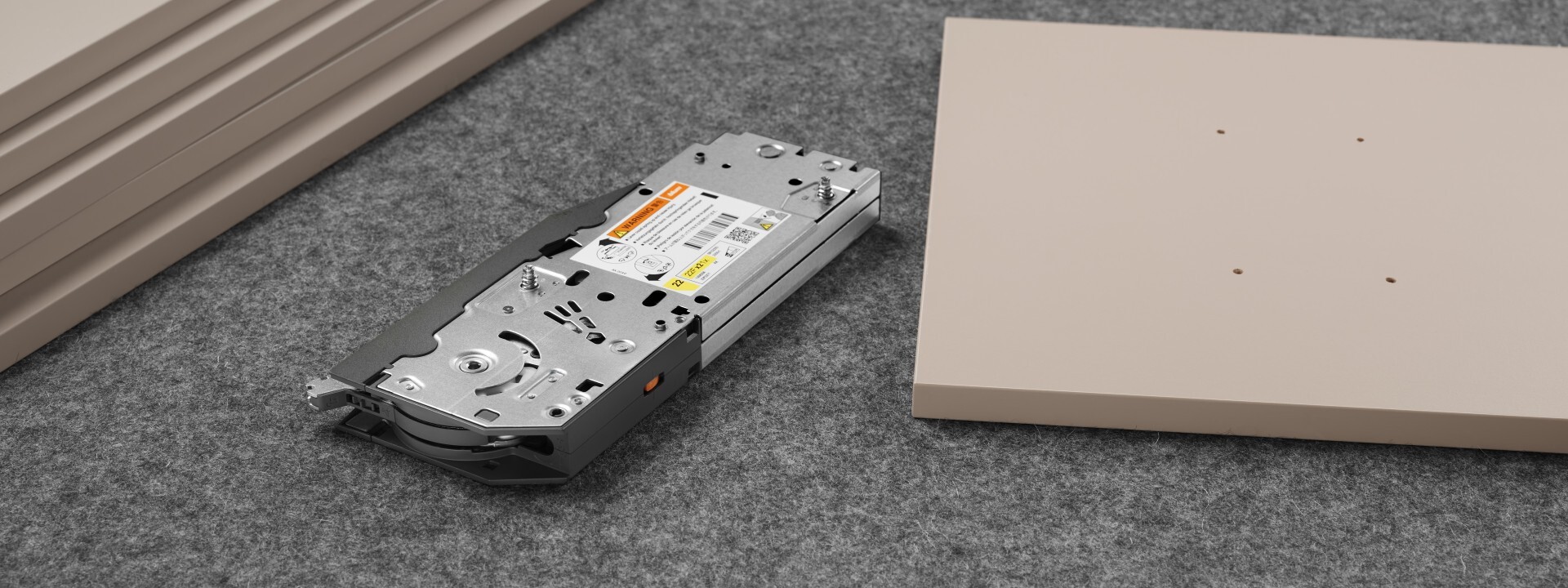

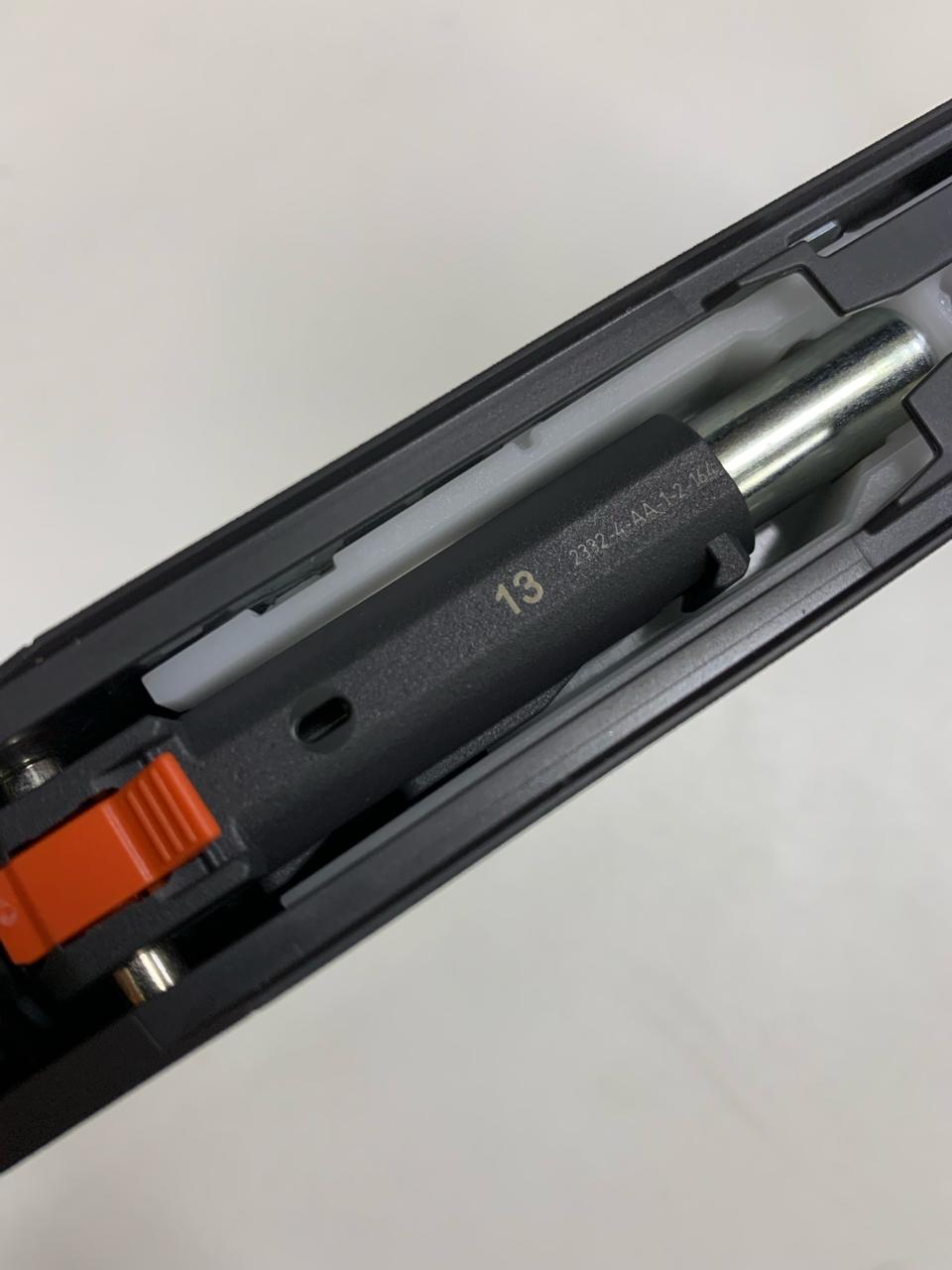

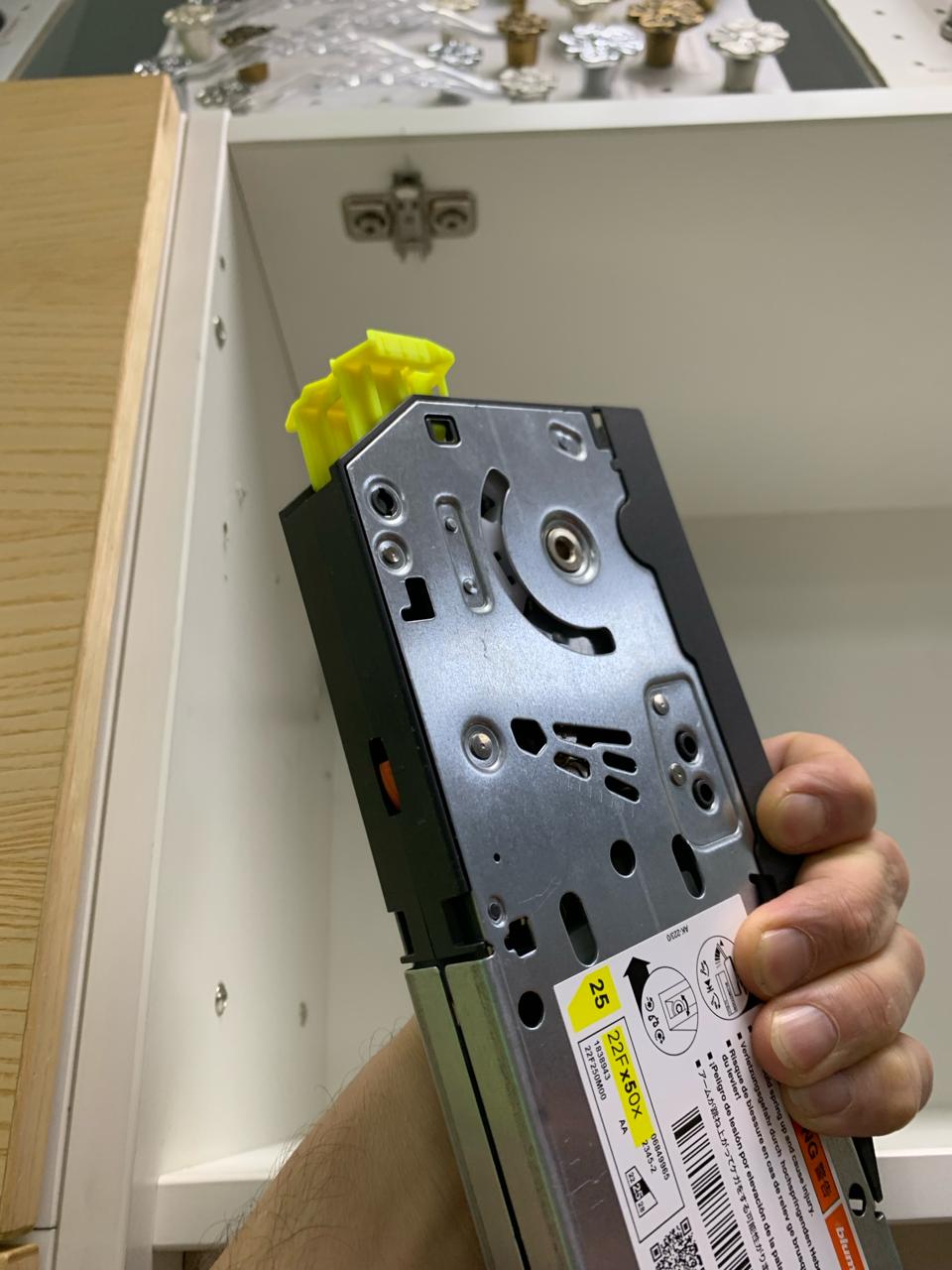

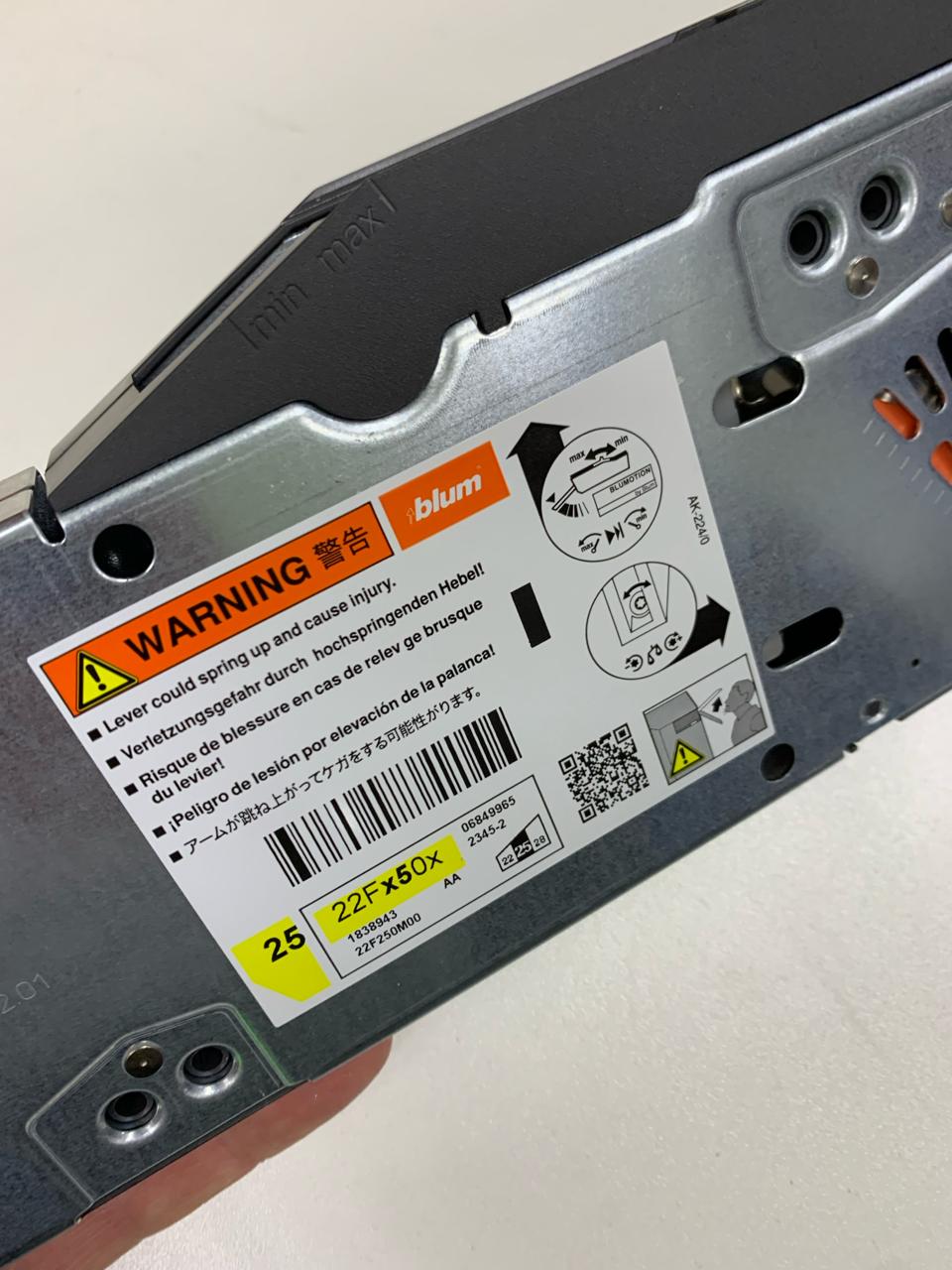

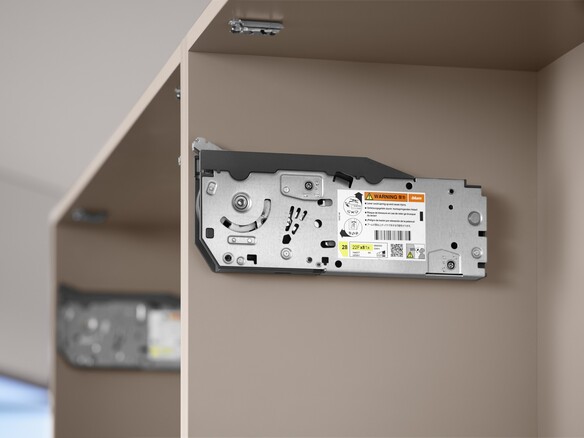

Силовой механизм AVENTOS HF top слабое усилие 22F2500 КМ2700-13500 (2 шт) Коэф. мощности (КМ): 2700 – 13500 (2 шт.) Минимальная глубинa корпуса: 264 мм Крепление к корпусу: шурупами (шурупы входят в комплект) Встроенный ограничитель угла открывания: различные углы открывания можно регулировать в кратчайшие сроки. Комплектация: 22F2500 - силовой механизм слабое усилие F25 симметричный - 2 шт шурупы 4х35 мм для установки - 8 шт Коэффициент мощности (КМ) =Высота корпуса * (KH) [мм] x вес фасадов, включая вес ручки [кг] Для асимметричных фасадов: Теоретическая высота корпуса TKH = высота верхнего фасада FHo (мм) x 2 + стыки Для асимметричных фасадов больший фасад должен быть сверху! Для областей перекрытия КМ мы рекомендуем более мощный силовой механизм. В периферийных областях рекомендуется пробная установка. Коэффициент мощности может быть увеличен на 50% при использовании третьего силового механизма. Для широких корпусов мы рекомендуем устанавливать третий силовой механизм. Причиной этого является возможный прогиб широкого фасада в открытом положении.
Ключевые характеристики
- Производитель
- Blum
- Код позиции
- 22F2500
- Минимальная глубина корпуса
- 264 мм
- Вид подъёмника
- AVENTOS HF top (Складной)
- Технология движения
- BLUMOTION плавное закрытие
- Единица измерения
- комплект
- Вес нетто
- 2.17 кг
- Упаковка
- 1 шт
- Blum модель
- 22F2500
- Полное наименование
- Силовой механизм для складного подъемника AVENTOS HF top (2 шт. + 8 саморезов), коэфф. мощн.=2700-13500 (2 шт.), на саморезы
- Тип детали
- Силовой механизм
- Коэффициент мощности для силового механизма
- 2700-13500
- Количество в упаковке, шт.
- 1
- Полный артикул BLUM
- 22F2500 KRAFTSP S2 ZN
- Особенности
- Фиксированные позиции силового механизма и крепления фасада; Высота корпуса 480 мм - 1200 мм; Встроенный ограничитель угла открывания 81°-116°; Встроенная регулировка BLUMOTION
Технический паспорт

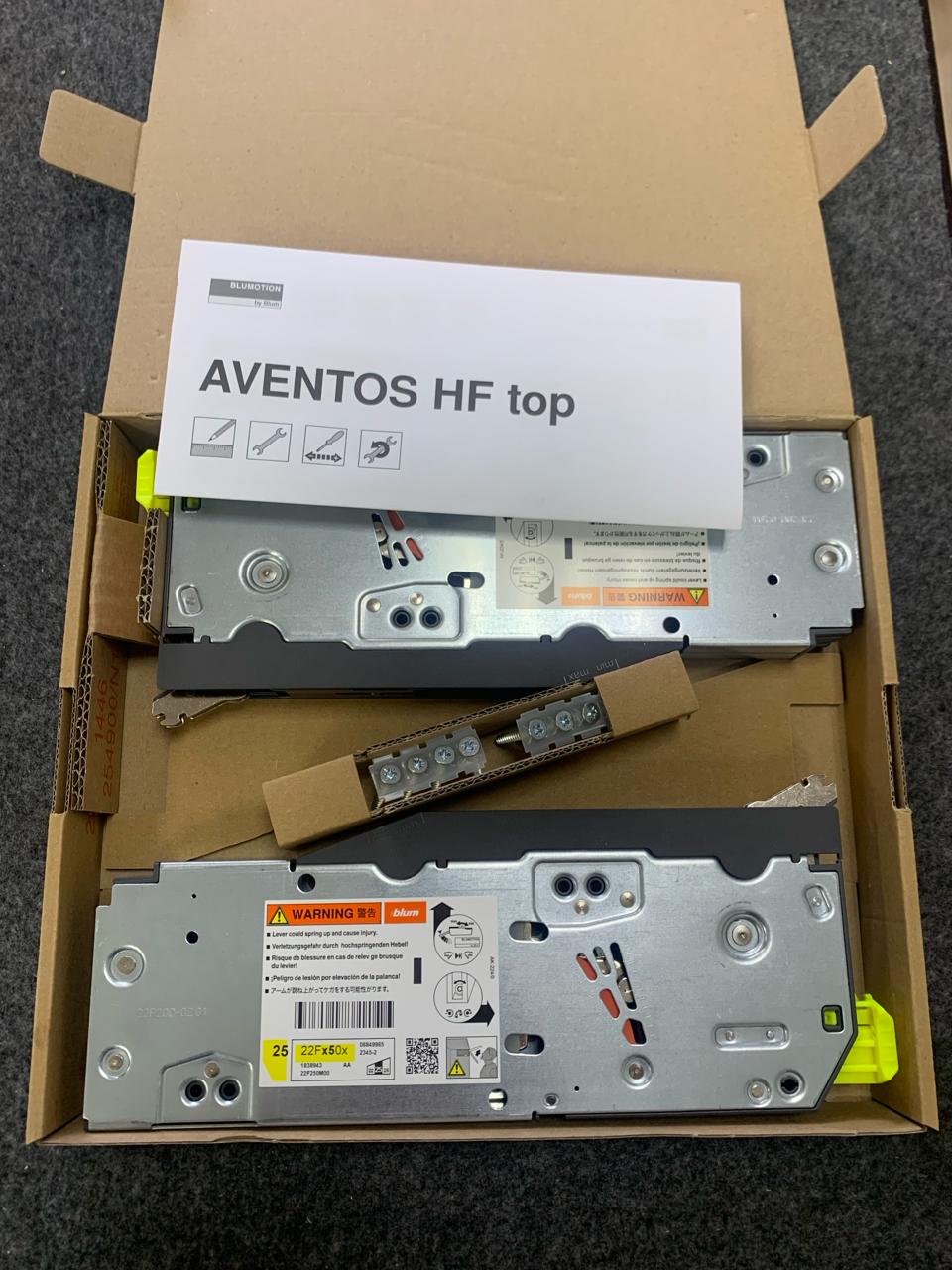

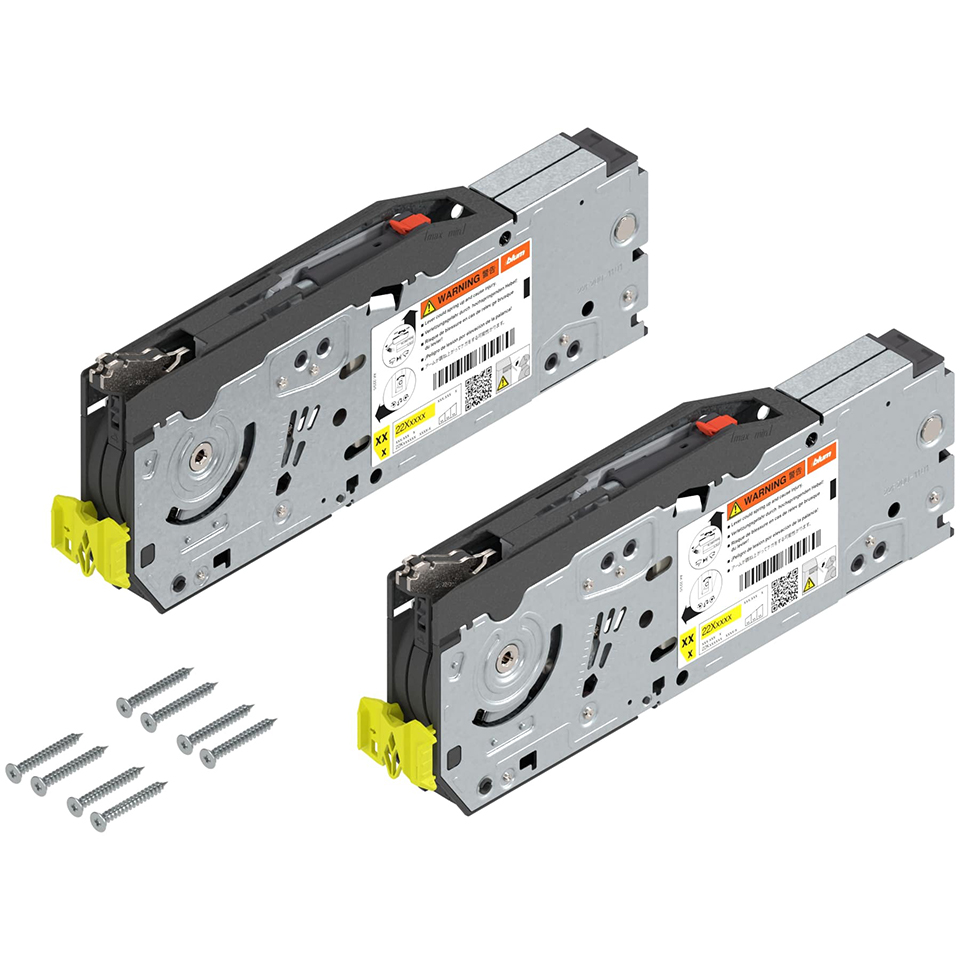

- 2×Силовой механизм, симметричный; включая систему позиционированияLift mechanism (symmetrical); Incl positioning system
- 8×Саморезы по ДСП Ø 4 × 35 ммChipboard screws Ø 4 x 35 mm
Это документированный состав изделия. Отдельный заказ компонента разрешается только при наличии его собственного артикула Blum.
Артикул найден в официальном каталоге точно: 22F2500 KRAFTSP S2 ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Подбор и совместимость
Ключевые параметры 22F2500, которые стоит сверить перед заказом.
Назначение 22F2500
22F2500 используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 22F2500 |
|---|---|
| Серия | AVENTOS HF |
| Категория | AVENTOS HF |
| Длина/размер | 264 мм |
| Нагрузка | 17 кг |
| Особенности | BLUMOTION |
| Производитель | BLUM / Австрия |
| Страна производства | Австрия |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HF» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 22F2500
- Что проверить перед заказом 22F2500?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 22F2500 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
