Это рычаг для вертикального подъёмника AVENTOS HL top, который рассчитан на корпус высотой от 390 до 540 мм и фасад весом от 2,0 до 12,25 кг. В линейке HL top он занимает промежуточное положение между L35 (корпус до 389 мм, фасад до 10 кг) и L39 (корпус от 480 мм, фасад до 14 кг). L38 идёт со своим диапазоном размеров и нагрузок, и именно эти цифры определяют, подойдёт ли рычаг к вашему шкафу. Выбирать L38 стоит, если высота корпуса попадает в интервал 390–540 мм, а вес фасада — в 2,0–12,25 кг. Для более низкого или лёгкого корпуса потребуется L35, для более высокого или тяжёлого — L39. Обратите внимание на минимальную глубину корпуса: она должна быть не менее 264 мм, иначе механизм не поместится. Нагрузка на пару рычагов — 25 кг, поэтому если фасад тяжелее 12,25 кг, даже при подходящей высоте корпуса эта версия не подойдёт — нужна следующая, L39. Цвет никелированный, упаковка — одна штука, то есть на один фасад понадобится две упаковки.
Ключевые характеристики
- Код позиции
- 22L3800
- Цвет
- никелированный
- Минимальная глубина корпуса
- 264 мм
- Вид подъёмника
- AVENTOS HL top (Вертикальный)
- Единица измерения
- комплект
- Нагрузка
- 25 кг
- Тип товара
- Аксессуар
- Вес нетто
- 1.11 кг
- Упаковка
- 1 шт
- Blum модель
- 22L3800
Технический паспорт

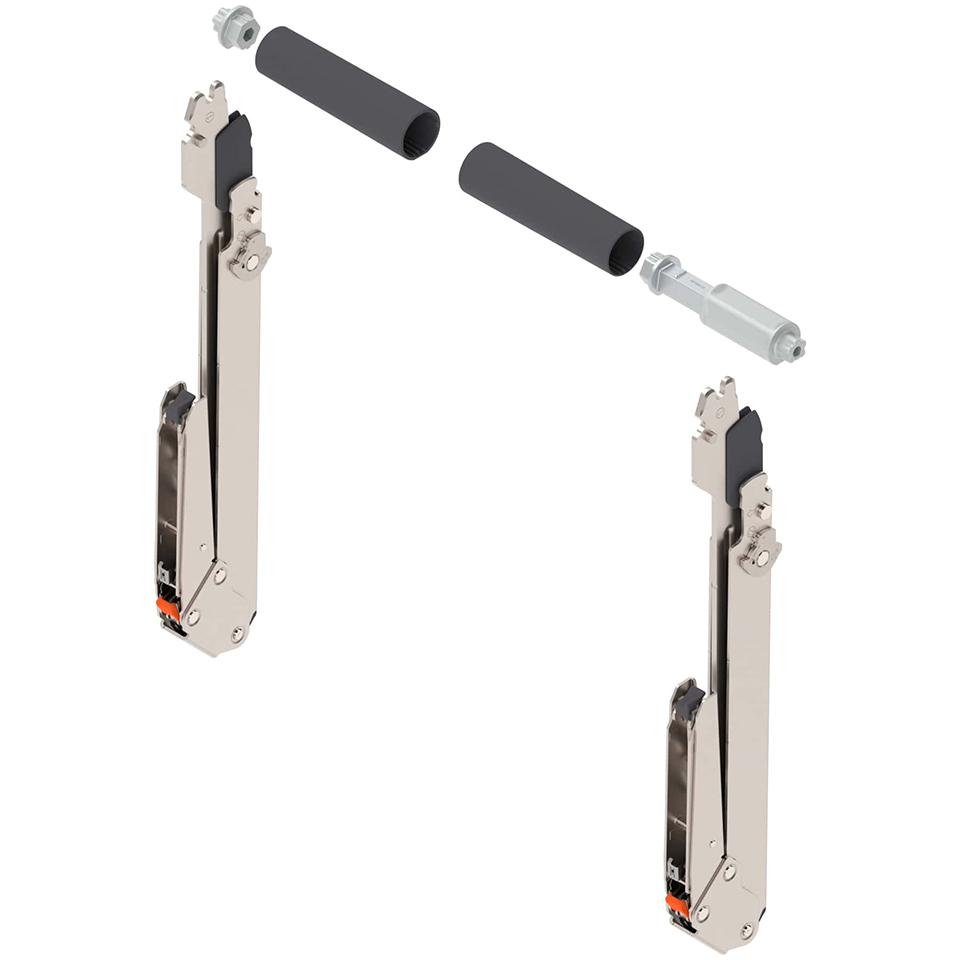

- 2×Симметричный рычагSymmetrical lever arm
- 2×Заглушка поперечного стабилизатораCross stabiliser cover cap
- 1×Адаптер штанги поперечного стабилизатораAdapter for cross stabiliser rod
- 1×Адаптер длины поперечного стабилизатора; с учётом массы ручкиLength adapter for cross stabiliser; Incl handle weight
Это документированный состав изделия. Отдельный заказ компонента разрешается только при наличии его собственного артикула Blum.
| Артикул механизма | Диапазон LF |
|---|---|
| 22L2200 | 300–389 |
| 22L2500 | 390–580 |
| 22L3200 | 300–339 |
| 22L3500 | 340–389 |
| 22L3800 | 390–540 |
| 22L3900 | 480–580 |
LF = высота корпуса KH (мм) × масса фасада с ручкой (кг). Выбирайте механизм, диапазон которого включает рассчитанное значение.
Артикул найден в официальном каталоге точно: 22L3800. Проверяйте размеры конкретного проекта по схеме Blum.
Подбор и совместимость
Ключевые параметры 22L3800, которые стоит сверить перед заказом.
Назначение 22L3800
22L3800 используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 22L3800 |
|---|---|
| Серия | AVENTOS HL |
| Категория | AVENTOS HL |
| Длина/размер | 540 мм |
| Нагрузка | 25 кг |
| Производитель | BLUM / Австрия |
| Цвет | никелированный |
| Страна производства | Австрия |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HL» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 22L3800
- Что проверить перед заказом 22L3800?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 22L3800 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
