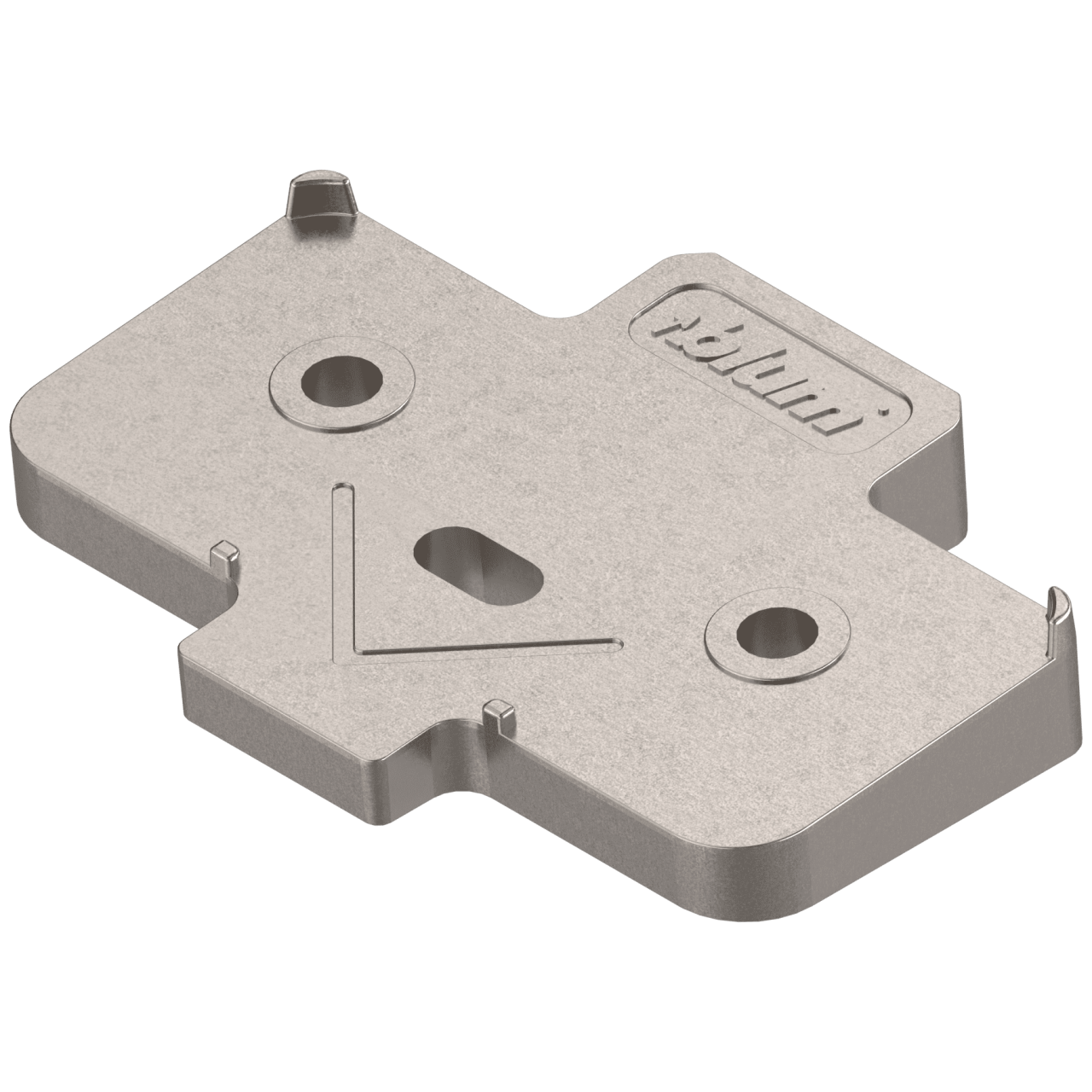

Эта клинообразная подкладка CLIP top с подъёмом 3 мм и углом +5° относится к промежуточному варианту в линейке регулировочных прокладок для петель. От соседних позиций она отличается именно величиной подъёма: есть исполнения на 0,8 мм (для минимальной поправки, штабелируемое) и на 6 мм (для более грубой коррекции). Вы подбираете эту деталь, когда после установки фасада обнаруживается, что его нижний край на 3 мм выше верхнего — то есть зазор клином расходится книзу, и геометрию нужно подправить на среднюю величину. Если отклонение меньше или вы хотите набрать высоту ступенчато несколькими тонкими прокладками — смотрите на вариант 0,8 мм; если перепад крупнее — на 6 мм. Подкладка устанавливается под ответную планку петли на корпусе и добавляет пять градусов к углу открывания, компенсируя перекос фасада. Все три позиции линейки решают одну задачу, но отличаются результатом по высоте: выбранный вами 3-миллиметровый подъём — золотая середина, когда неточность не микроскопическая, но и не требует грубой проставки. Деталь поставляется в упаковке 50 штук, что удобно для серийной сборки или запаса на несколько проектов — имейте это в виду при заказе: одной пачки хватит на большое количество петель.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Толщину фасада, угол открывания, размеры и тип монтажа.
Что докупить
Монтажные планки, крепёж и совместимые аксессуары Blum.
Ключевые характеристики
- Производитель
- Blum
- Код позиции
- 171A5040
- Цвет
- никелированный
- Единица измерения
- штука
- Система петель
- CLIP top
- Вес нетто
- 34 г
- Упаковка
- 50 шт
- Blum модель
- 171A5040
- Полное наименование
- Клинобразная угловая подкладка, крестообразная, +5°, под саморезы, толщина подкладки: 3 мм
- Тип детали
- Угловая подкладка
- Количество в упаковке, шт.
- 50
- Полный артикул BLUM
- 171A5040 W-DIST V50 NI
Подбор и совместимость
Ключевые параметры 171A5040, которые стоит сверить перед заказом.
Назначение 171A5040
171A5040 — карточка петли CLIP: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
Характеристики для проверки
| Артикул | 171A5040 |
|---|---|
| Серия | CLIP |
| Категория | CLIP top |
| Производитель | BLUM / Австрия |
| Цвет | никелированный |
| Страна производства | Австрия |
| Единица измерения | штука |
| Система петель | CLIP top |
Совместимость
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «CLIP top» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 171A5040
- Что проверить перед заказом 171A5040?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
- Почему в карточке важен артикул?
- Артикул 171A5040 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
