Накладной фасад
ПланкаОтступ чашки TB → размер FA
0 ммTB 3 → FA 14 · TB 4 → FA 15 · TB 5 → FA 16 · TB 6 → FA 17 · TB 7 → FA 18
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

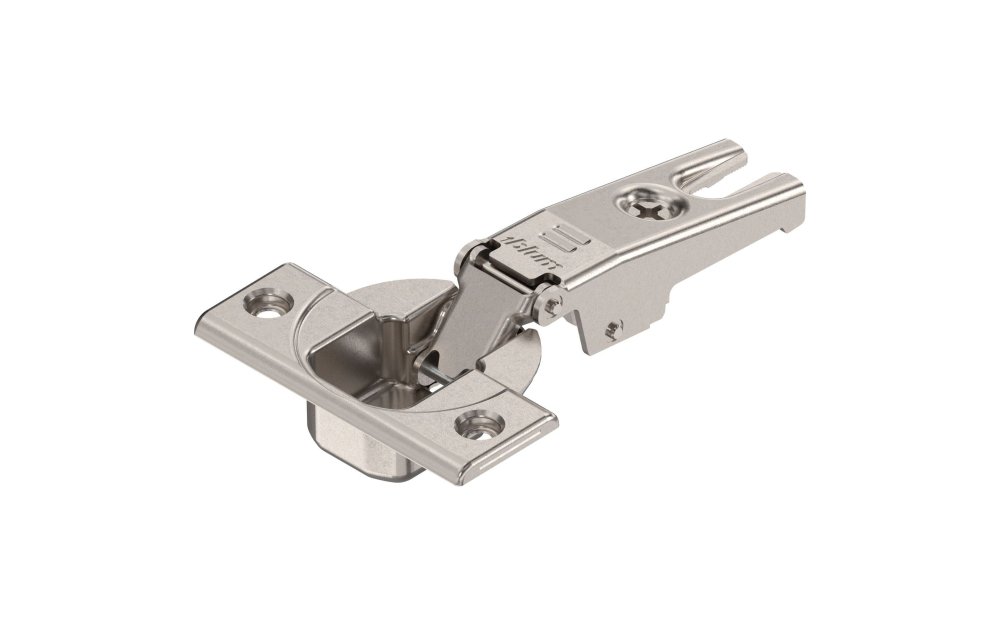

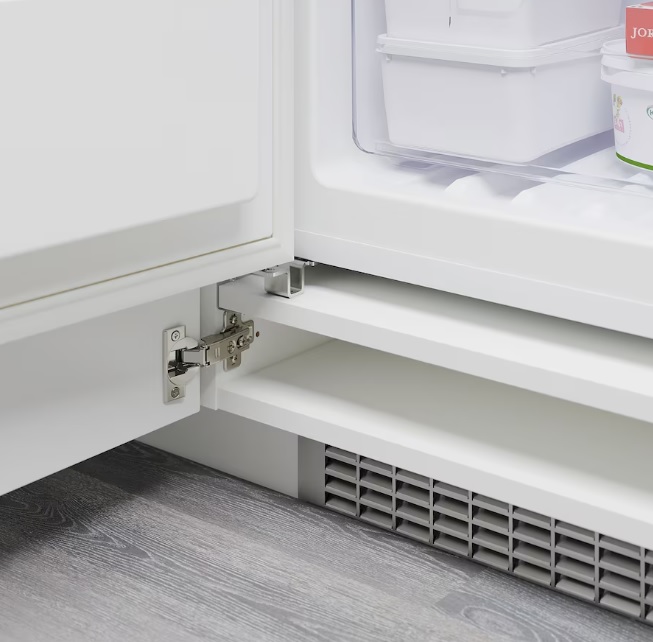

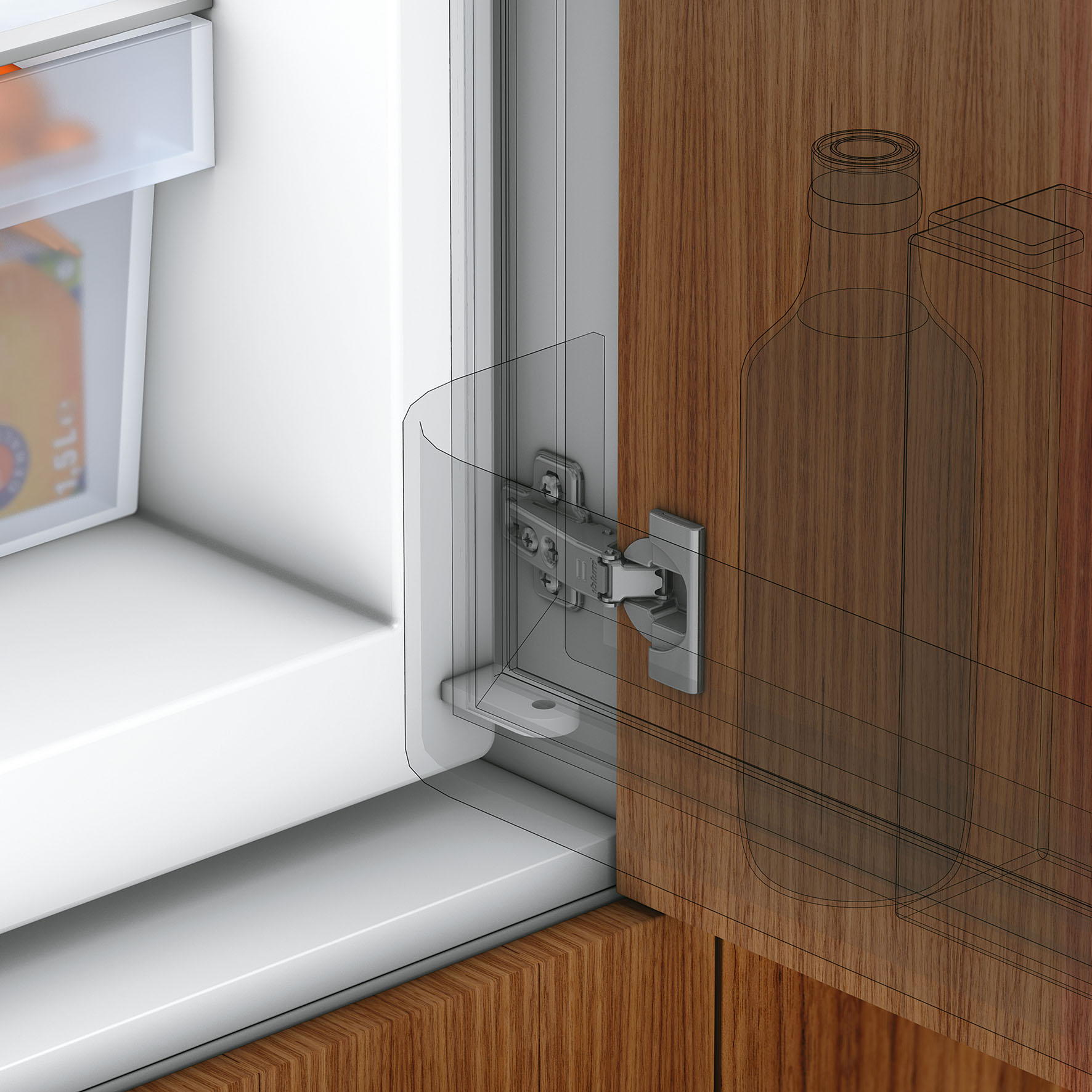

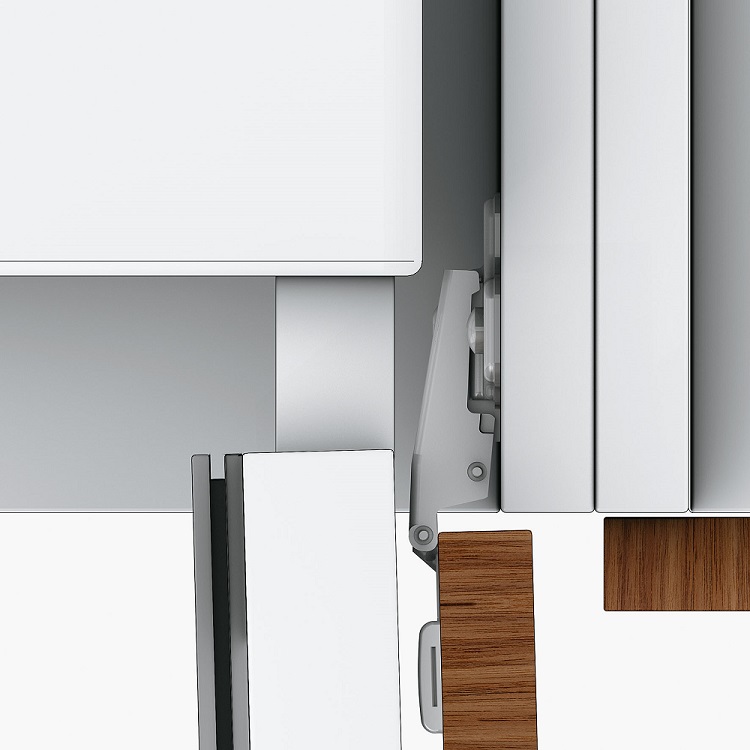

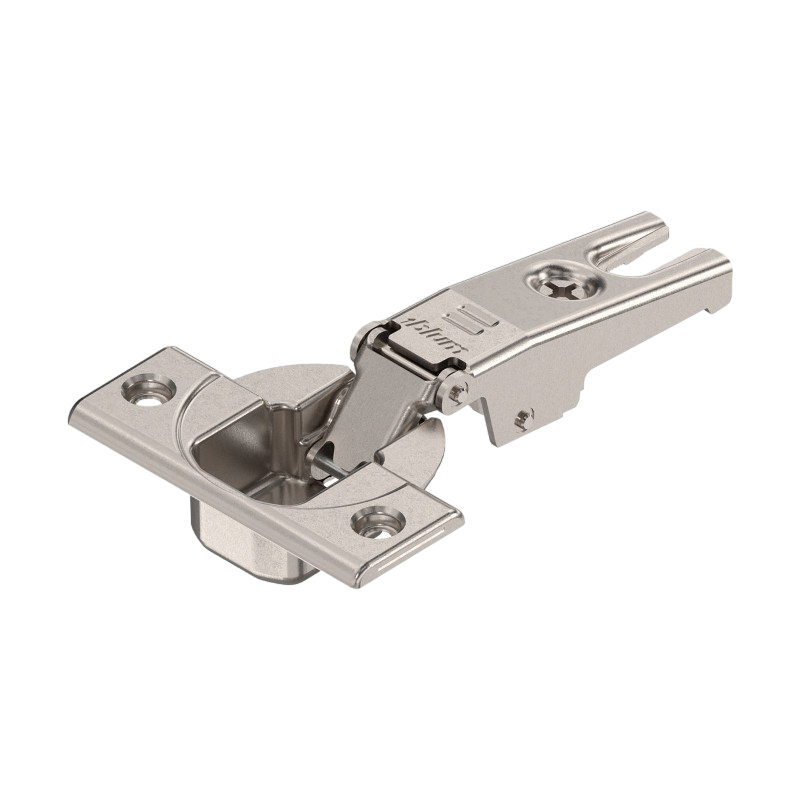

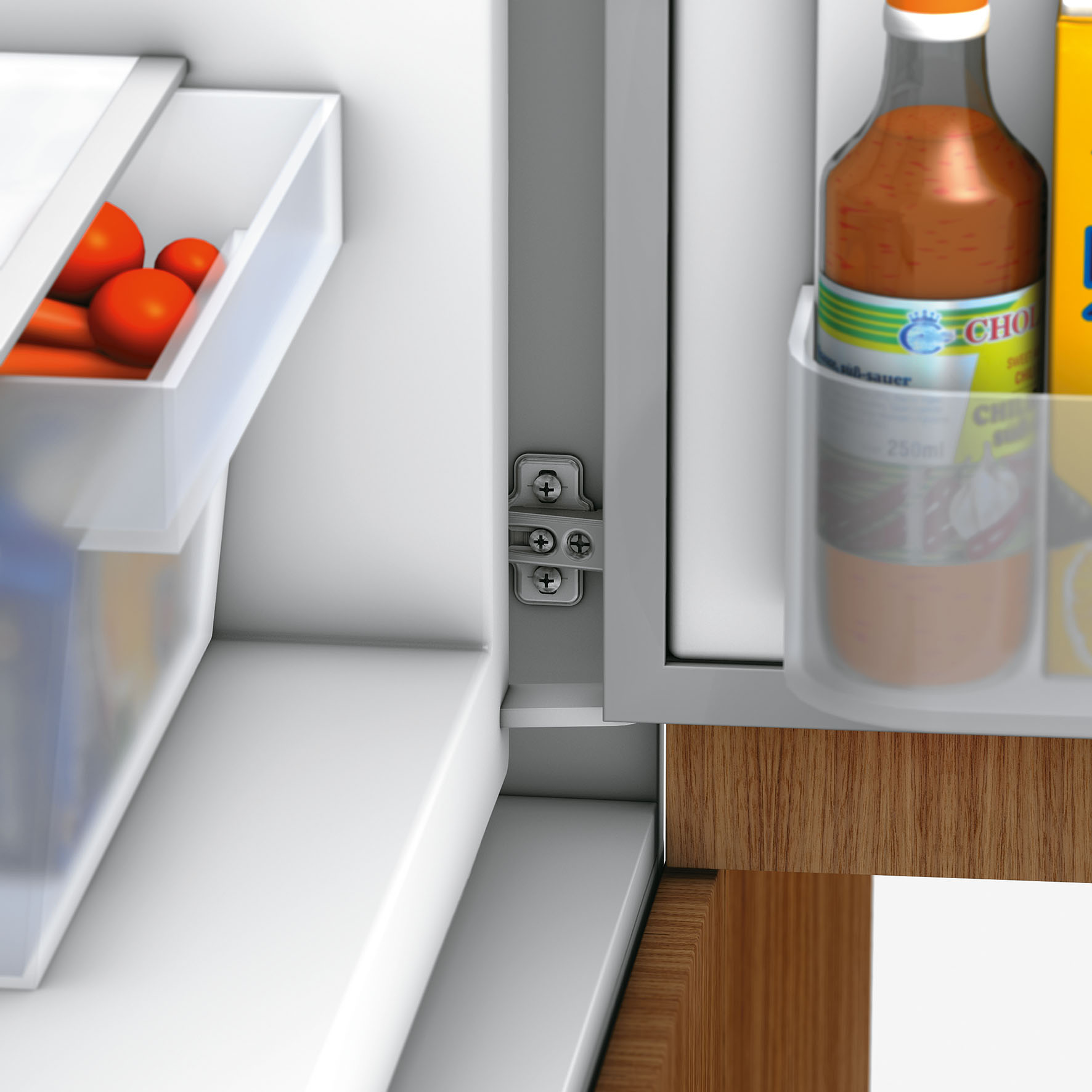

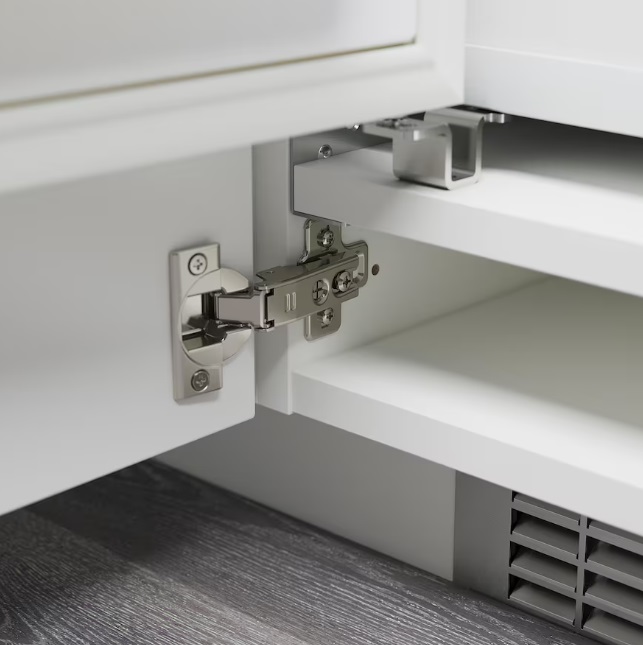

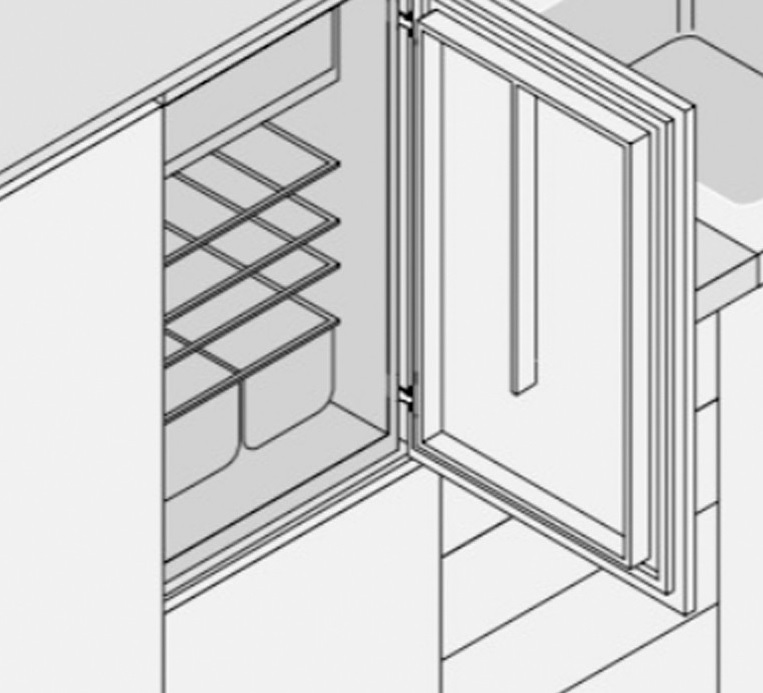

Петля MODUL для дверей холодильников Петля MODUL проверена временем. Система надвижения петли на ответную планку и фиксации винтом зарекомендовала себя много лет назад. В мебельной промышленности высоко ценится эта функциональная система петель. Классический дизайн и надежная работа гарантирована производителем на весь срок службы мебели. А экономная система предназначена для решения множества задач. MODUL Петля для холодильника позволяет: • производить регулировку в трех плоскостях при установленном холодильнике; • осуществлять демонтаж фасада при установленном холодильнике; • использовать фасады до 32 мм толщиной; • холодильник можно задвинуть при установленной двери. Особенности петли: • маленькая высота плеча • плечо надвигается на ответную планку и фиксируется винтом • сочетается только с ответной планкой 194K6100E • монтаж и демонтаж фасада можно производить при установленном холодильнике • трехмерная регулировка при установленном холодильнике • возможность использования петли для двери толщиной до 30 мм • не составит особого труда задвинуть холодильник даже при установленной двери • угол открывания 95° • цвет: никелированный • изгиб плеча петли: Накладная • Крепление чашки: на шурупы • Материал чашки: Из стали • Механизм закрывания: с пружинoй • Регулировка по ширине: + / - 2 мм • Регулировка по глубине: + / - 2 мм, с шурупом
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 91K9550 MB V250 NI
- Угол открывания
- 95°
- Механизм закрывания
- не возможен накладной амортизатор BLUMOTION
- Система петель
- MODUL
- Цвет
- никелированный
- Глубинa свeрлeния чашки
- 13 мм
- Диаметр отверстия под чашку
- 35 мм
- Тип фасада
- Толстый(профильный)
- Единица измерения
- штука
- Тип монтажа
- На шурупы (Screw-on)
- Пружина
- С пружиной
- Толщина фасада
- до 32 мм
- Вес нетто
- 48 г
- Упаковка
- 250 шт
Официальные данные Blum
Каталог Blum · стр. 169 ↗
Технический паспорт
КреплениеНа саморезы
В каталоге подтверждён базовый артикул 91K9550. Дополнительные обозначения поставки в 91K9550 MB V250 NI требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Техническая памятка
Подбор и совместимость
Ключевые параметры 91K9550 MB V250 NI, которые стоит сверить перед заказом.
Назначение 91K9550
91K9550 — карточка петли MODUL: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
Характеристики для проверки
| Артикул | 91K9550 |
|---|---|
| Серия | MODUL |
| Категория | MODUL |
| Угол открывания | 95° |
| Особенности | накладная |
| Механизм закрывания | не возможен накладной амортизатор BLUMOTION |
| Производитель | BLUM / Австрия |
| Система петель | MODUL |
Совместимость
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «MODUL». Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 91K9550
- Что проверить перед заказом 91K9550?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
- Почему в карточке важен артикул?
- Артикул 91K9550 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 169 ↗

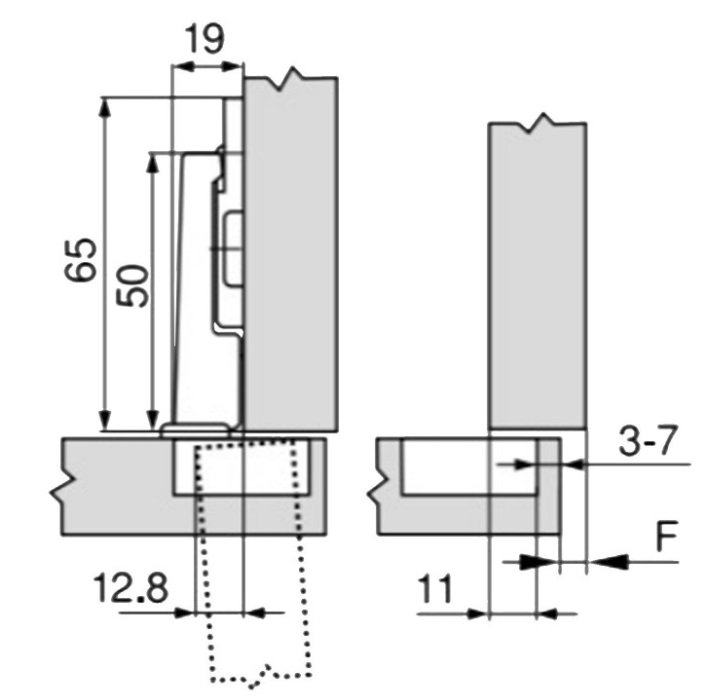

Рассчитайте размеры монтажа фасада
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
Показать полную инженерную таблицу
Накладная конструкция; только с ответной планкой 194K6100E, заводской подъём 0 мм.
Минимальный зазор F при радиусе фасада R = 1 мм
| TB / FD | 16 | 18 | 19 | 20 | 22 | 24 | 26 | 28 | 29 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.3 | 2.5 | 3.5 | 4.4 | 5.3 | 6.1 |
| 4 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.3 | 1.9 | 2.9 | 3.8 | 4.7 | 5.5 |
| 5 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.2 | 1.7 | 2.4 | 3.2 | 4.0 | 4.9 |
| 6 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.2 | 1.7 | 2.2 | 2.8 | 3.5 | 4.3 |
| 7 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.8 |
Поправка при регулировке по ширине +2 мм указана в официальной схеме; окончательный проект проверяйте пробной установкой.
Угол открывания95°
Толщина фасададо 30 мм
Ответная планкатолько 194K6100E; подъём 0 мм
Регулировкавысота ±2 мм; ширина ±2 мм; глубина +3/−2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
