Минимальный зазор F
| Толщина фасада FD | Требование |
|---|---|
| до 21 мм | Зазор F не требуется |
| от 22 мм | Рекомендуется пробная установка |
Размеры действительны при заводской настройке; ответная планка 0 или 9 мм.
В наличии
Документы по запросу
Гарантия — по условиям товара
Возврат по правилам магазина
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

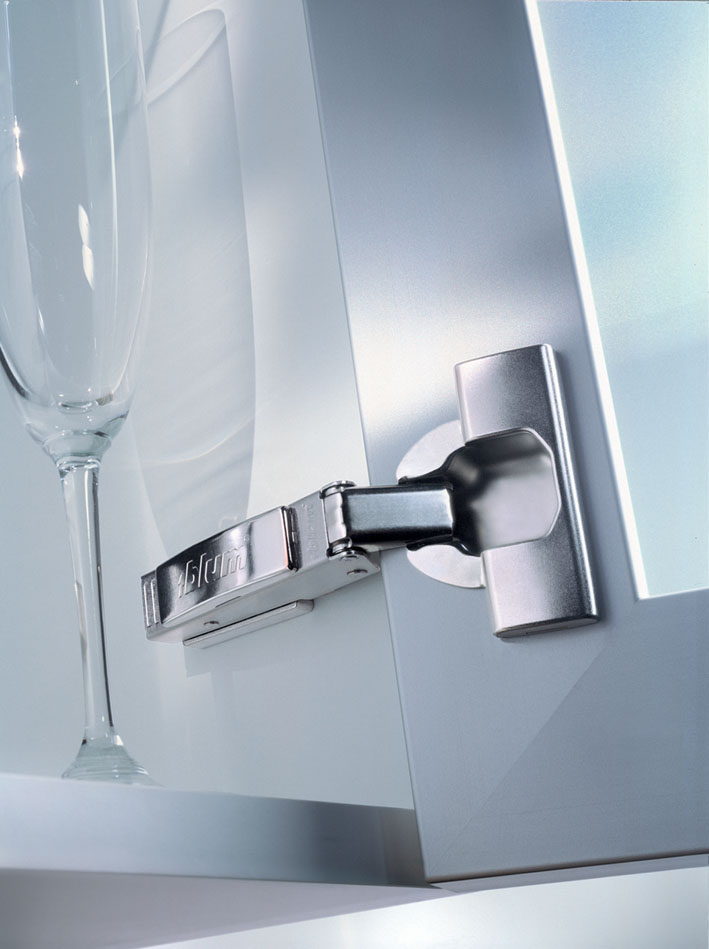

Встречайте испытанную систему петель CLIP top! Петля CLIP top отличается удобством регулировки и монтажа, надежной работой и привлекательным дизайном. Применимость петли проверяют по размерам, массе фасада и монтажной схеме. Для тех клиентов, которые любят хлопать дверьми, петли CLIP top можно оснастить механизмом BLUMOTION для мягкого и бесшумного закрывания, либо использовать нашу функциональную механическую систему открывания TIP-ON для фасадов без ручек. Широкий ассортимент петель Blum CLIP top позволяет подобрать подходящее решение практически для любого варианта наложения. Преимущества петли CLIP top: • Угол открывания 170°; • С удобной регулировкой по глубине с помощью механизма шнек; • Дверь устанавливается и снимается с корпуса без инструмента; • Система INSERTA позволяет установить и закрепить петлю без использования инструментов; • Испытанная и удобная 3-мерная регулировка для идеального рисунка фасадов; • Качество на весь срок службы Вашей мебели; • Глубину сверления чашки выбирают по монтажному чертежу точной модификации петли; • Простая установка и регулировка; • Рассчитана на 200 000 циклов открывания/закрывания - это больше всего срока службы мебели; • Ответные планки и принадлежности подбирают по таблице совместимости точной модификации петли.
Ключевые характеристики
- Производитель
- Blum
- Артикул Blum
- 71T6540B
- Механизм закрывания
- возможен накладной амортизатор BLUMOTION
- Система петель
- CLIP top
- Цвет
- никелированный
- Наложение фасада
- Накладной
- Глубинa свeрлeния чашки
- 11,2 мм
- Диаметр отверстия под чашку
- 35 мм
- Тип фасада
- Стандартный
- Тип монтажа
- INSERTA (запрессовка)
- Пружина
- С пружиной
- TIP-ON
- Да
- Вес нетто
- 204 г
- Упаковка
- 125 шт
- Blum модель
- 71T6540B
Официальные данные Blum
Каталог Blum · стр. 89 ↗
Технический паспорт
КреплениеINSERTA, без инструмента
Угол открывания170°
В официальной таблице найден артикул 71T6540B. Это подтверждает строку заказа, а применимость и размеры конкретного проекта проверяют по схеме Blum.
Техническая памятка
Подбор и совместимость
Ключевые параметры 71T6540B, которые стоит сверить перед заказом.
Назначение 71T6540B
71T6540B — карточка петли CLIP top: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
Характеристики для проверки
| Артикул | 71T6540B |
|---|---|
| Серия | CLIP top |
| Категория | CLIP top |
| Угол открывания | 170° |
| Особенности | INSERTA |
| Механизм закрывания | возможен накладной амортизатор BLUMOTION |
| Производитель | BLUM / Австрия |
| Система петель | CLIP top |
Совместимость
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «CLIP top». Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 71T6540B
- Что проверить перед заказом 71T6540B?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
- Почему в карточке важен артикул?
- Артикул 71T6540B фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Расчёт по таблице Blum
Проверить оригинал · стр. 89 ↗
Рассчитайте размеры монтажа фасада
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
Угол открывания170°
Ограничительдо 130° · 70.6103
Монтаж чашкина саморезы, INSERTA или под пресс
Регулировкавысота ±3 мм; ширина ±2 мм; глубина +3/−2 мм
