Накладная конструкция
ПланкаОтступ чашки TB → размер FA
0 ммTB 6 → FA 16 · TB 7 → FA 17
3 ммTB 6 → FA 13 · TB 7 → FA 14
6 ммTB 6 → FA 10 · TB 7 → FA 11
9 ммTB 6 → FA 7 · TB 7 → FA 8
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

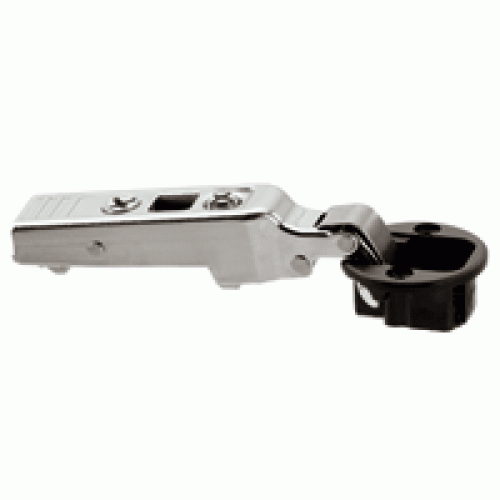

Петля CLIP top для стеклянных дверей (открывание 94°). В поисках испытанной системы петель? Вашему вниманию система петель CLIP top. Ее отличает быстрый монтаж, удобная регулировка, плюс сюда надежная работа и привлекательный дизайн. Думаете, не бывает совершенно? Бывает! Движение двери проверяют по конкретной монтажной схеме с учётом размеров, массы фасада и выбранной петли. Преимущества петли CLIP top : • Угол открывания 94° • С удобной регулировкой по глубине с помощью механизма шнек • Дверь устанавливается и снимается с корпуса без инструмента • Предназначена специально для стеклянных дверей • Для привлекательного вида дверей созданы специальные заглушки • Качество на весь срок службы Вашей мебели • Рассчитана на 200 000 циклов открывания/закрывания - это больше всего срока службы мебели • Ответные планки и принадлежности подбирают по таблице совместимости точной модификации петли Внимание! Для полного комплекта не забудьте заглушку на чашку круглую (доступные цвета - хром, хром матовый, золото, черный)
Ключевые характеристики
- Производитель
- Blum
- Артикул Blum
- 75T4100 GT-MB V50S/NI
- Угол открывания
- 94°
- Механизм закрывания
- возможен накладной амортизатор BLUMOTION
- Система петель
- CLIP top
- Диаметр отверстия под чашку
- 26 мм
- Тип фасада
- Стекло
- Единица измерения
- штука
- Вес нетто
- 57 г
- Упаковка
- 50 шт
- Blum модель
- 75T4100
- Полное наименование
- Петля CLIP topдля стеклянных дверей 94°, накладная, чашка петли: на саморезы
- Тип детали
- Петля
- Вид петли
- Стеклянные и зеркальные двери
- Наложение фасада
- Накладная
- Цвет
- Никелированный
Официальные данные Blum
Каталог Blum · стр. 113 ↗
Технический паспорт
КреплениеНа саморезы
В каталоге подтверждён базовый артикул 75T4100. Дополнительные обозначения поставки в 75T4100 GT-MB V50S/NI требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Техническая памятка
Подбор и совместимость
Ключевые параметры 75T4100 GT-MB V50S/NI, которые стоит сверить перед заказом.
Назначение 75T4100
75T4100 — карточка петли CLIP top: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
Характеристики для проверки
| Артикул | 75T4100 |
|---|---|
| Серия | CLIP top |
| Категория | CLIP top |
| Угол открывания | 94° |
| Особенности | Дополнительные устройства — по совместимости конкретного артикула |
| Механизм закрывания | возможен накладной амортизатор BLUMOTION |
| Производитель | BLUM / Австрия |
| Система петель | CLIP top |
Совместимость
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «CLIP top». Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 75T4100
- Что проверить перед заказом 75T4100?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
- Почему в карточке важен артикул?
- Артикул 75T4100 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 113 ↗
Рассчитайте размеры монтажа фасада
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
Показать полную инженерную таблицу
Расчёт наложения и отступа от края для стеклянных и зеркальных дверей.
Условия монтажа стеклянного фасада
| Параметр | Значение |
|---|---|
| Толщина фасада FD | 4.5–7 мм |
| Минимальный зазор F | не требуется |
| Отступ KT | FA + 3.5 мм + MD |
Во избежание повреждения стекла или зеркала обеспечьте достаточные зазоры — не менее 2 мм.
Угол открывания94°
Фасадстекло или зеркало 4.5–7 мм
Чашка26 мм; монтаж на саморезы
Регулировкавысота ±3 мм; ширина +0.5/−3.5 мм; глубина ±2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
