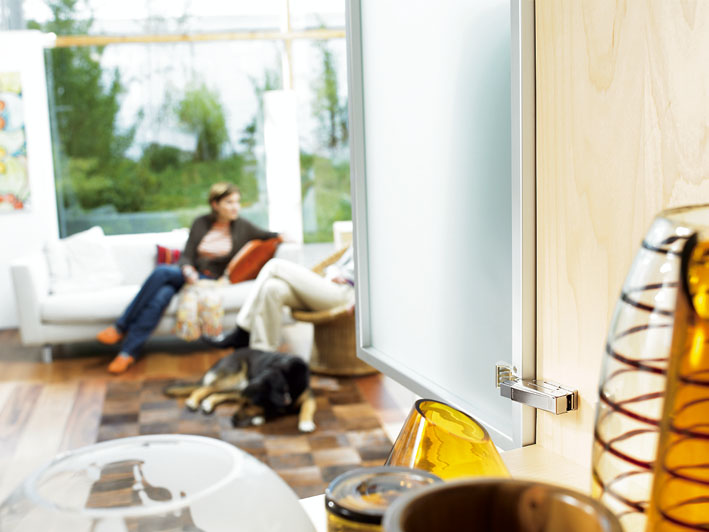

Петля CLIP top 71T970A для вкладного фасада из узкой алюминиевой рамки. Угол открывания — 95°, крепление на шурупы, исполнение с закрывающей пружиной. BLUMOTION не является встроенной функцией этой петли. Фрезеровку алюминиевой рамки, положение ответной планки и необходимые зазоры определяют по точному монтажному чертежу. Размер 16,5 мм на схеме относится к горизонтальному размеру обработки рамки, а не к глубине сверления чашки. Нельзя заменять эту схему стандартной присадкой круглой чашки для деревянного фасада. Ответную планку и дополнительные устройства открывания или доводки подбирают по совместимости конкретного артикула. Утверждение о совместимости со всеми существующими планками неверно; для TIP-ON учитывают исполнение петли с пружиной и тип самого толкателя.
В каталоге подтверждён базовый артикул 71T970A. Дополнительные обозначения поставки в 71T970A MB V50 NI требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Ключевые параметры 71T970A MB V50 NI, которые стоит сверить перед заказом.
71T970A — карточка петли CLIP top: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
| Артикул | 71T970A |
|---|---|
| Серия | CLIP top |
| Категория | CLIP top |
| Угол открывания | 95° |
| Особенности | Дополнительные устройства — по совместимости конкретного артикула |
| Механизм закрывания | не возможен накладной амортизатор BLUMOTION |
| Производитель | BLUM / Австрия |
| Система петель | CLIP top |
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравните параметры с соседними позициями: откройте раздел «CLIP top». Для узла дополнительно сверьте совместимые элементы в карточке товара.
Проверяйте артикул и исполнение товара перед использованием схемы.
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
| RB / RD | 18 | 19 | 20 | 21 | 22 | 24 | 25+ |
|---|---|---|---|---|---|---|---|
| 19 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 1.2 | Пробная установка |
| 20 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.1 | Пробная установка |
| 21 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | Пробная установка |
| 22 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.1 | Пробная установка |
RB — ширина рамки, RD — толщина рамки. Для RD от 25 мм Blum рекомендует пробную установку.
