Вкладной фасад
ПланкаОтступ чашки TB → размер FA
0 ммTB 3 → FA −4 · TB 4 → FA −3 · TB 5 → FA −2 · TB 6 → FA −1 · TB 7 → FA 0
3 ммTB 3 → FA −7 · TB 4 → FA −6 · TB 5 → FA −5 · TB 6 → FA −4 · TB 7 → FA −3
В наличии
Документы по запросу
Гарантия — по условиям товара
Возврат по правилам магазина
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

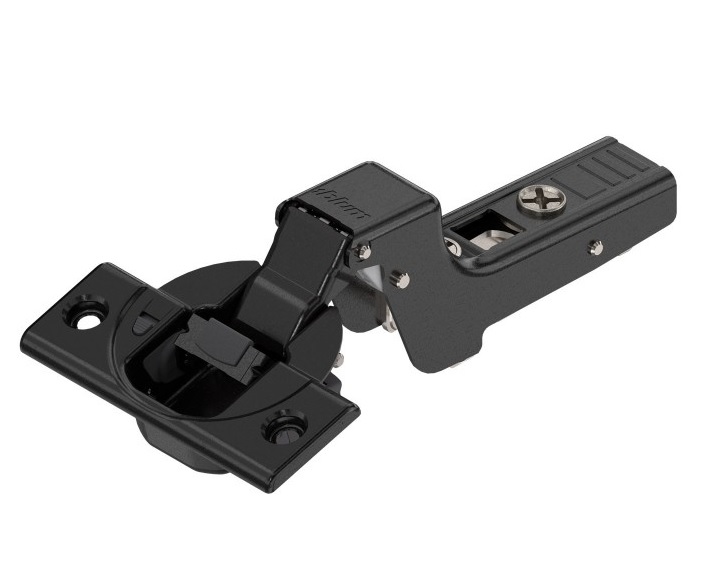

Петля CLIP top BLUMOTION вкладная 110° черный оникс Преимущества петли CLIP top BLUMOTION: • Это технический шедевр! • Применимость к фасаду проверяют по его толщине, массе и монтажной схеме; • Это превосходное качество движения в сочетании с великолепным современным дизайном; • Испытанная и удобная 3-мерная регулировка для идеального рисунка фасадов; • BLUMOTION, интегрированный в чашку петли; • Возможность деактивации BLUMOTION для легких дверей; • Качество на весь срок службы Вашей мебели; • Новая траектория движения для толстых дверей; • Глубина сверления чашки — не менее 13 мм. Подкладку 70T3507.21 применяют только по соответствующему монтажному чертежу; • Простая установка и регулировка; • Рассчитана на 200 000 циклов открывания/закрывания - это примерно 25 лет и это больше среднего срока службы мебели; • Ответную планку и принадлежности подбирают по таблице совместимости именно этой петли; • Угол открывания 110° (уменьшить угол открывания до 86° можно при помощи ограничителя арт. 70T3553); Угол открывания: 110° Крепление чашки: на шурупы Материал чашки: Из стали Механизм закрывания: с пружиной Регулировка по ширине: + / - 2 мм Регулировка по глубине: + 3/- 2 мм, удобным винтовым шнеком Не забудьте купить ответную планку. Ответные планки в комплект не входят, покупаются отдельно
Ключевые характеристики
- Производитель
- Blum
- Артикул Blum
- 71B3750 ONS
- Механизм закрывания
- со встроенным амортизатором BLUMOTION
- Система петель
- CLIP top BLUMOTION
- Цвет
- черный оникс
- Наложение фасада
- Вкладной
- Глубинa свeрлeния чашки
- не менее 13 мм
- Диаметр отверстия под чашку
- 35 мм
- Тип фасада
- Стандартный
- Единица измерения
- штука
- Тип монтажа
- На шурупы (Screw-on)
- Пружина
- С пружиной
- Вес нетто
- 78 г
- Упаковка
- 250 шт
- Blum модель
- 71B3750

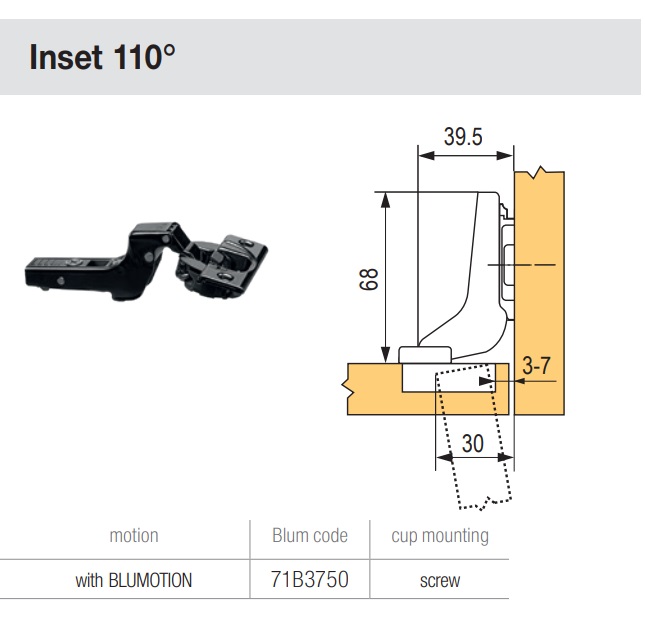

Официальные данные Blum
Каталог Blum · стр. 77 ↗
Технический паспорт
КреплениеНа саморезы
Угол открывания110°
В каталоге подтверждён базовый артикул 71B3750. Дополнительные обозначения поставки в 71B3750 ONS требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Артикул встречается в нескольких схемах применения. Здесь приведена выбранная страница; совместимость с конкретной сборкой требует проверки соответствующей схемы.
Техническая памятка
Подбор и совместимость
Ключевые параметры 71B3750 ONS, которые стоит сверить перед заказом.
71B3750 ONS: назначение и сценарий подбора
71B3750 ONS выбирают для распашного фасада, где важно совпадение угла открывания, наложения, крепления чашки и планки.
01Задача
петли blum
02Серия
CLIP top BLUMOTION
03Проверка
Сверьте ответную планку, схему сверления, ограничители угла и требуемый зазор фасада.
Параметры карточки
| Артикул | 71B3750 ONS |
|---|---|
| Серия | CLIP top BLUMOTION |
| Категория | CLIP top BLUMOTION |
| Задача подбора | петли blum |
| Угол открывания | 110° |
| Особенности | BLUMOTION, вкладная |
| Механизм закрывания | со встроенным амортизатором BLUMOTION |
| Производитель | BLUM / Австрия |
| Система петель | CLIP top BLUMOTION |
| Цвет | черный оникс |
Куда перейти дальше
Для сравнения похожих позиций откройте раздел категории или подборка по системе. Если собираете узел, проверьте блок совместимых товаров и состав комплекта.
FAQ по 71B3750 ONS
- Почему для 71B3750 ONS важен точный артикул?
- У Blum близкие модификации могут отличаться углом, длиной, нагрузкой, креплением или цветом; SKU фиксирует конкретную версию.
- Что проверить перед добавлением в корзину?
- Сверьте ответную планку, схему сверления, ограничители угла и требуемый зазор фасада.
- Можно заменить похожей позицией?
- Только если совпадают ключевые характеристики и совместимые элементы системы.
- Когда лучше запросить подбор?
- Если собирается комплект из нескольких серий или есть сомнение по фасаду, корпусу, весу либо глубине.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Расчёт по таблице Blum
Проверить оригинал · стр. 77 ↗

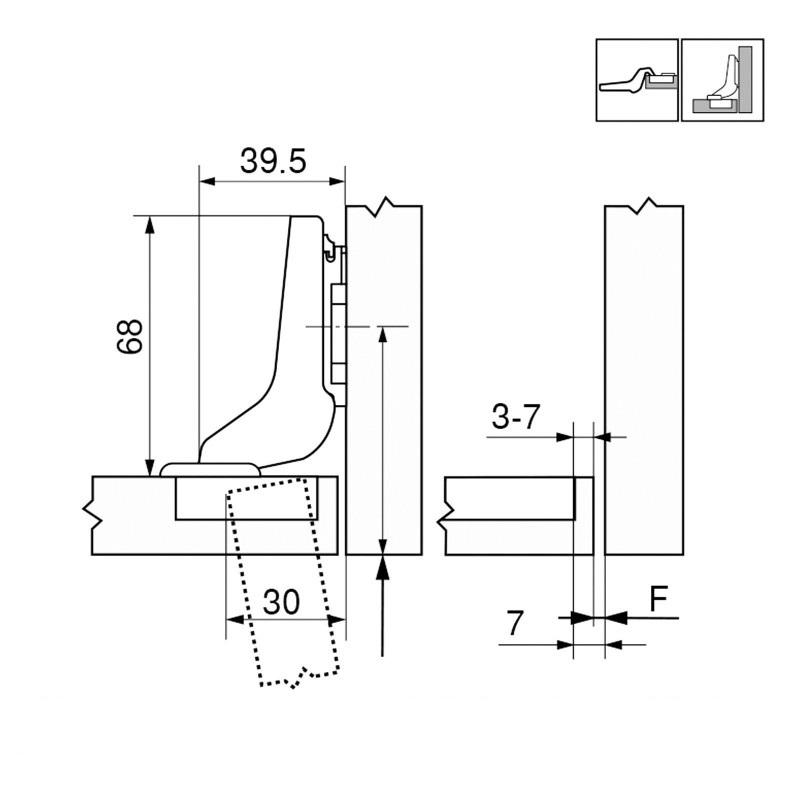

Рассчитайте размеры монтажа фасада
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
Показать полную инженерную таблицу
Заводская настройка; MD, TB и FA указаны в миллиметрах.

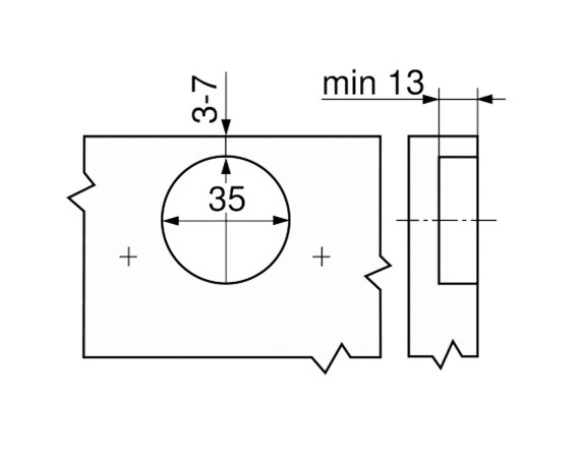

Диаметр чашки35 мм
Глубина сверления чашкине менее 13 мм
Расстояние до края3–7 мм
Регулировкавысота ±3 мм; ширина ±2 мм; глубина +3/−2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
