Вкладной фасад
ПланкаОтступ чашки TB → размер FA
0 ммTB 3 → FA −4 · TB 4 → FA −3 · TB 5 → FA −2 · TB 6 → FA −1 · TB 7 → FA 0
3 ммTB 3 → FA −7 · TB 4 → FA −6 · TB 5 → FA −5 · TB 6 → FA −4 · TB 7 → FA −3
В наличии
Документы по запросу
Гарантия — по условиям товара
Возврат по правилам магазина
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

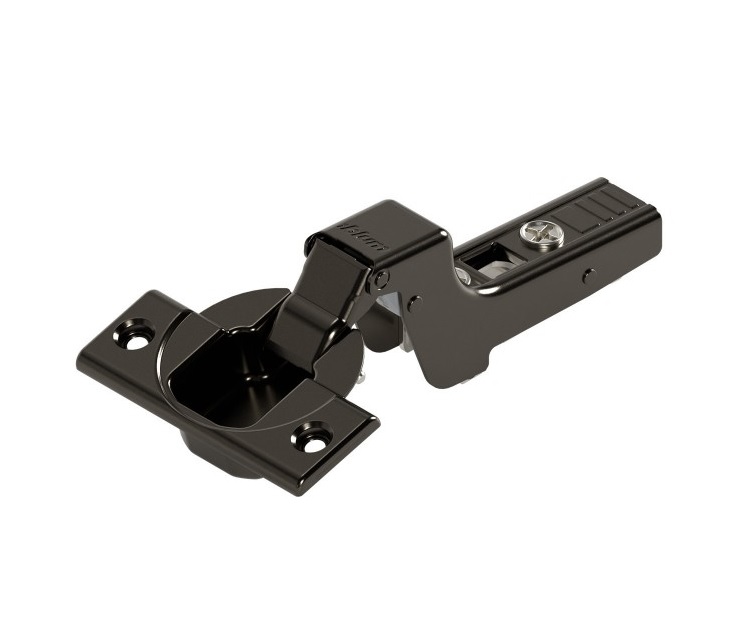

Эта петля CLIP top в чёрном ониксе предназначена для вкладной конструкции и имеет угол открывания 110°. Исполнение без пружины допускает применение с подходящим TIP-ON для открывания фасада нажатием. При подборе учитывайте конструкцию фасада, соседние препятствия и траекторию движения. Уменьшение угла открывания само по себе не доказывает совместимость с препятствием: присадку, наложение и необходимые зазоры проверяют по монтажному чертежу точного артикула. Чашка этой петли крепится на саморезы; присадку выполняйте по чертежу производителя для точного артикула. Петля не имеет закрывающей пружины. В сочетании с подходящим TIP-ON фасад открывается от нажатия; TIP-ON не выполняет функцию доводчика. Цвет чёрный оникс — прочное покрытие для тёмных фасадов. Фасовка 50 штук — обратите внимание при расчёте партии на заказ.
Ключевые характеристики
- Производитель
- Blum
- Артикул Blum
- 70T3750.TL
- Механизм закрывания
- без пружины под TIP-ON (открытие без ручки)
- Система петель
- CLIP top
- Цвет
- черный оникс
- Наложение фасада
- Вкладной
- Диаметр отверстия под чашку
- 35 мм
- Тип фасада
- Стандартный
- Единица измерения
- штука
- Тип монтажа
- На саморезы
- Пружина
- Без пружины
- TIP-ON
- Да
- Вес нетто
- 72 г
- Упаковка
- 50 шт
- Blum модель
- 70T3750.TLMB
Официальные данные Blum
Каталог Blum · стр. 77 ↗
Технический паспорт
КреплениеНа саморезы
Угол открывания110°
В официальной таблице найден артикул 70T3750.TL. Это подтверждает строку заказа, а применимость и размеры конкретного проекта проверяют по схеме Blum.
Техническая памятка
Подбор и совместимость
Ключевые параметры 70T3750.TL, которые стоит сверить перед заказом.
Назначение 70T3750.TL
70T3750.TL — карточка петли CLIP top: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
Характеристики для проверки
| Артикул | 70T3750.TL |
|---|---|
| Серия | CLIP top |
| Категория | CLIP top |
| Угол открывания | 110° |
| Особенности | TIP-ON, без пружины, вкладная |
| Механизм закрывания | без пружины под TIP-ON (открытие без ручки) |
| Производитель | BLUM / Австрия |
| Система петель | CLIP top |
Совместимость
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «CLIP top» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 70T3750.TL
- Что проверить перед заказом 70T3750.TL?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
- Почему в карточке важен артикул?
- Артикул 70T3750.TL фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Расчёт по таблице Blum
Проверить оригинал · стр. 77 ↗

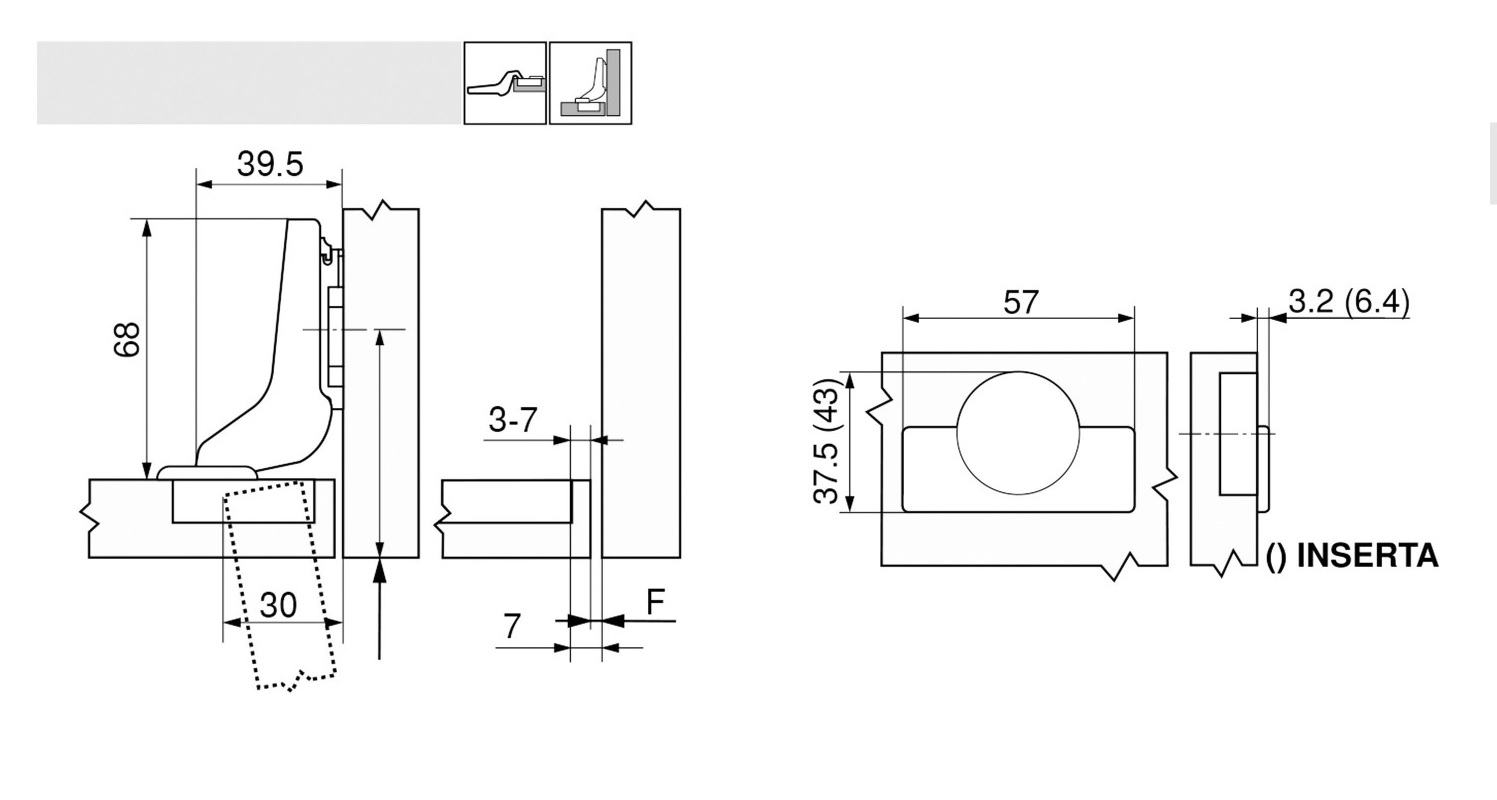

Рассчитайте размеры монтажа фасада
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
Показать полную инженерную таблицу
Заводская настройка; MD, TB и FA указаны в миллиметрах.
Диаметр чашки35 мм
Глубина сверления чашкине менее 13 мм
Расстояние до края3–7 мм
Регулировкавысота ±3 мм; ширина ±2 мм; глубина +3/−2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
