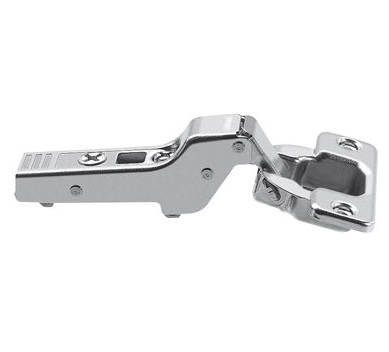

Петля CLIP top 74T1650.TL для полунакладных фасадов: угол открывания 107°, исполнение без закрывающей пружины, никелированное покрытие. Чашка крепится на шурупы; это не забивное крепление Knock-in. Диаметр чашки — 35 мм, глубина сверления по монтажному чертежу — не менее 11,5 мм. Расстояние сверления, высоту ответной планки и минимальный зазор выбирают по точной схеме Blum с учётом толщины фасада и его радиуса. Разница углов 107° и 110° сама по себе не определяет необходимый зазор. Для открывания нажатием применяют совместимый механизм TIP-ON. Он помогает открыть фасад; закрывают его вручную. Количество петель определяется высотой и массой фасада, а не количеством штук в упаковке. Ответную планку и крепёж подбирают отдельно по проекту.

01

Сверить параметры

Открыть реальные характеристики позиции 74T1650.TL.

 02

Проверить комплект

Увидеть обязательные детали и совместимые варианты.

 03

Продолжить в инженерном режиме

Открыть комплектатор с этим точным артикулом.

Ключевые характеристики

Код позиции
74T1650.TL
Механизм закрывания
без пружины под TIP-ON (открытие без ручки)
Система петель
CLIP top
Цвет
никелированный
Наложение фасада
1/2 Накладной
Диаметр отверстия под чашку
35 мм
Тип фасада
Стандартный
Единица измерения
штука
Тип монтажа
На шурупы (Screw-on)
Пружина
Без пружины
TIP-ON
Да
Официальные данные Blum

Технический паспорт

Каталог Blum · стр. 81 ↗
КреплениеНа саморезы
Угол открывания107°

В официальной таблице найден артикул 74T1650.TL. Это подтверждает строку заказа, а применимость и размеры конкретного проекта проверяют по схеме Blum.

Техническая памятка

Подбор и совместимость

Ключевые параметры 74T1650.TL, которые стоит сверить перед заказом.

Назначение 74T1650.TL

74T1650.TL — карточка петли CLIP top: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.

Характеристики для проверки

Артикул74T1650.TL
СерияCLIP top
КатегорияCLIP top
Угол открывания107°
ОсобенностиTIP-ON, без пружины, полунакладная
Механизм закрываниябез пружины под TIP-ON (открытие без ручки)
ПроизводительBLUM / Австрия
Система петельCLIP top

Совместимость

Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.

Сравнение и дальнейший подбор

Сравните параметры с соседними позициями: откройте раздел «CLIP top». Для узла дополнительно сверьте совместимые элементы в карточке товара.

FAQ по 74T1650.TL

Что проверить перед заказом 74T1650.TL?
Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
Можно заменить похожей позицией?
Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
Что может понадобиться дополнительно?
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Почему в карточке важен артикул?
Артикул 74T1650.TL фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Все условия и таблица сроков →
Расчёт по таблице Blum

Рассчитайте размеры монтажа фасада

Проверить оригинал · стр. 81 ↗

Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.

Зазор фасада от боковины —
Центр чашки от края—
Параметр FA по таблице—

Выберите параметры выше.

Простыми словами: Видимый зазор рассчитывается как толщина боковины минус FA только для накладного фасада. Для полунакладного и вкладного исполнения используйте размер FA и схему производителя. FA и видимый зазор не равны минимальному зазору открывания F. Его проверяют отдельно по толщине и радиусу фасада и точному монтажному чертежу. Центр чашки — размер от края фасада до центра сверления Ø35 мм.
Показать полную инженерную таблицу

Расчёт наложения при заводской настройке; MD, TB и FA указаны в миллиметрах.

Полунакладной фасад

ПланкаОтступ чашки TB → размер FA
0 ммTB 3 → FA 4.5 · TB 4 → FA 5.5 · TB 5 → FA 6.5 · TB 6 → FA 7.5
3 ммTB 3 → FA 1.5 · TB 4 → FA 2.5 · TB 5 → FA 3.5 · TB 6 → FA 4.5
6 ммTB 3 → FA −1.5 · TB 4 → FA −0.5 · TB 5 → FA 0.5 · TB 6 → FA 1.5
9 ммTB 3 → FA −4.5 · TB 4 → FA −3.5 · TB 5 → FA −2.5 · TB 6 → FA −1.5
Диаметр чашки35 мм
Расстояние до края3–6 мм
Минимальная толщина фасада15 мм
Регулировкавысота ±3 мм; ширина ±2 мм; глубина +3/−2 мм

Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
