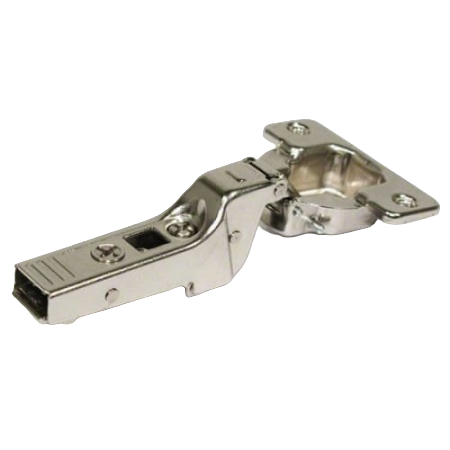

Эта петля Blum CLIP top в полунакладном исполнении — специальная версия без пружины, предусматривающая применение с подходящим TIP-ON для открывания нажатием. Главное отличие от соседних полунакладных позиций с открыванием 110° — уменьшенный рабочий угол 95°, что даёт чуть меньший доступ к содержимому шкафа. Ещё одно принципиальное отличие от обычных полунакладных петель — тип фасада: эта модель рассчитана на толстые профильные двери толщиной до 32 мм, тогда как стандартная полунакладная петля той же серии предназначена для плоских фасадов. Цвет никелированный, в отличие от версии в чёрном ониксе. Выбирайте эту петлю для профильной двери толщиной до 32 мм после проверки монтажной таблицы. Материал и форма профиля должны позволять предусмотренную производителем присадку. Для открывания без ручки нажатием подбирают подходящий TIP-ON. Практический момент: присадка под чашку потребует сверления отверстия диаметром 35 мм в теле фасада. Чашка этой петли крепится на саморезы; присадку выполняйте по чертежу производителя для точного артикула. Полунакладное исполнение позволяет разместить два распашных фасада на общей средней стенке. Точное наложение FA определяют по таблице с учётом ответной планки MD и расстояния TB, а не как половину толщины стенки. Фасовка — 50 штук. Количество петель на фасад определяют по его высоте и массе согласно рекомендациям производителя.
В официальной таблице найден артикул 70T9650.TL. Это подтверждает строку заказа, а применимость и размеры конкретного проекта проверяют по схеме Blum.
Артикул встречается в нескольких схемах применения. Здесь приведена выбранная страница; совместимость с конкретной сборкой требует проверки соответствующей схемы.
Ключевые параметры 70T9650.TL, которые стоит сверить перед заказом.
70T9650.TL — карточка петли CLIP top: здесь важны угол открывания, тип наложения, крепление чашки и ответная планка.
| Артикул | 70T9650.TL |
|---|---|
| Серия | CLIP top |
| Категория | CLIP top |
| Угол открывания | 95° |
| Особенности | TIP-ON, без пружины, полунакладная |
| Механизм закрывания | без пружины под TIP-ON (открытие без ручки) |
| Производитель | BLUM / Австрия |
| Система петель | CLIP top |
Проверьте ответную планку, схему сверления, наложение фасада и требуемый угол открывания.
Сравните параметры с соседними позициями: откройте раздел «CLIP top» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
Выберите параметры монтажа — покажем размер FA по таблице и положение центра чашки.
| TB / FD | 16 | 18 | 19 | 20 | 22 | 24 | 26 | 28 | 29 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.0 | 1.5 | 1.9 | 2.8 | 3.6 | 4.5 | 5.4 |
| 4 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 1.4 | 1.8 | 2.5 | 3.1 | 4.0 | 4.8 |
| 5 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 1.4 | 1.8 | 2.3 | 2.7 | 3.5 | 4.3 |
| 6 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 1.4 | 1.8 | 2.2 | 2.5 | 3.2 | 3.8 |
| 7 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1.4 | 1.7 | 2.1 | 2.4 | 3.0 | 3.5 |
При регулировке по ширине +2 мм к зазору добавляется поправка из официальной схемы; для окончательного расчёта используйте конфигуратор или пробную установку.
