Накладной фасад
ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 14 · TB 4 → FA 15 · TB 5 → FA 16 · TB 6 → FA 17 · TB 7 → FA 18
Под заказ Документы по запросу
Гарантия — по условиям товара
Возврат по правилам магазина
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

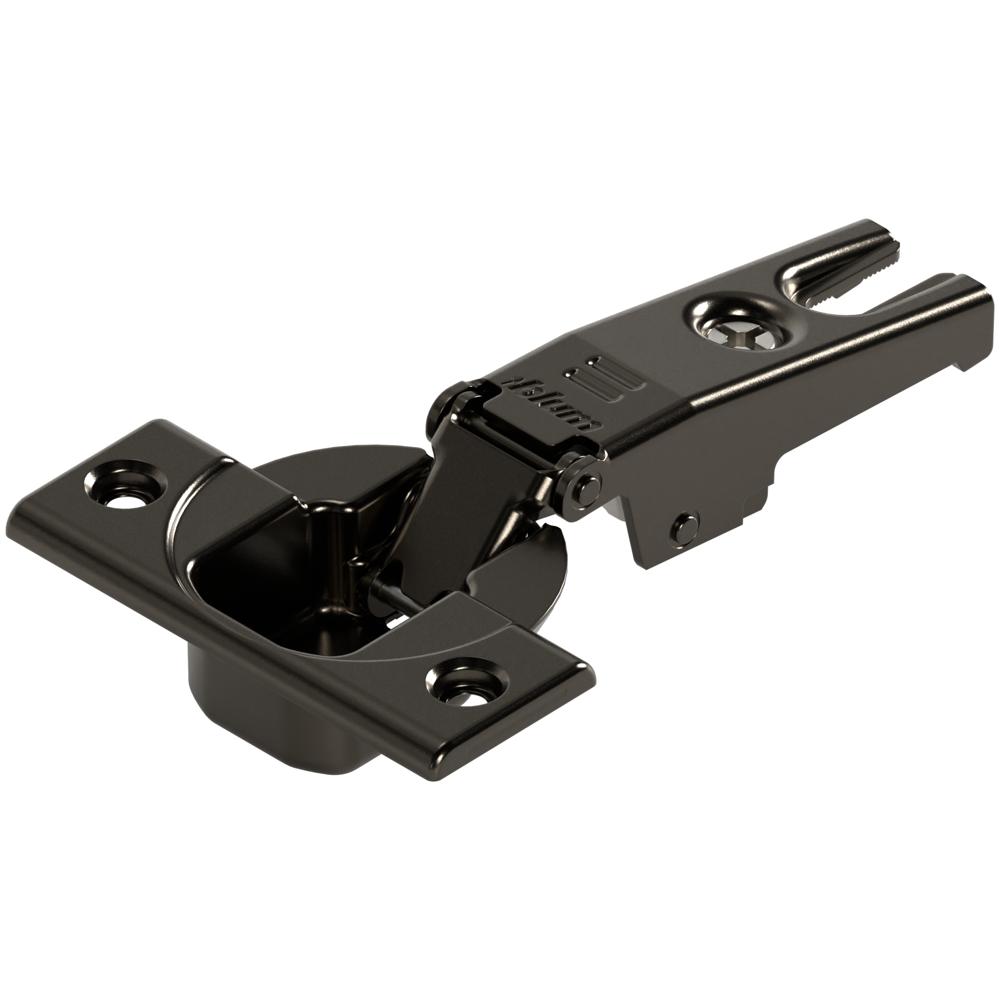

ONYX MODUL петля для Холодильника 95°, накладная, чашка петли на саморезы
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 91K9550 MB V250 ONS
- Полное наименование
- Петля MODUL для холодильника 95°, накладная, чашка петли: на саморезы
- Тип детали
- Петля
- Система петель
- MODUL
- Вид петли
- Встроенный холодильник
- Наложение фасада
- Накладная
- Угол открывания
- 95°
- Механизм закрывания
- С пружиной
- Цвет
- Черный оникс
- Крепление чашки
- На саморезы
- Количество в упаковке, шт.
- 250
- Полный артикул BLUM
- 91K9550 MB V250 ONS
- Особенности
- Маленькая высота плеча; Плечо надвигается на ответную планку и фиксируется винтом; Монтаж и демонтаж фасада можно производить при установленном холодильнике; Трехмерную регулировку фасада удобно осуществлять при установленном холодильнике; Цвет: ONYX
Официальные данные Blum
Каталог 2027/2028 · стр. 162 ↗
Технический паспорт
СистемаПетли · MODUL
ПрименениеПетля для фасада холодильника
КреплениеЗапрессовка Knock-in
Артикул найден в официальном каталоге точно: 91K9550 MB V250 ONS. Проверяйте размеры конкретного проекта по схеме Blum.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 169 ↗
Рассчитайте зазор и сверление фасада
Укажите конструкцию корпуса — покажем понятный зазор и точное положение центра чашки.
Показать полную инженерную таблицу
Накладная конструкция; только с ответной планкой 194K6100E, заводской подъём 0 мм.
Минимальный зазор F при радиусе фасада R = 1 мм
| TB / FD | 16 | 18 | 19 | 20 | 22 | 24 | 26 | 28 | 29 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.3 | 2.5 | 3.5 | 4.4 | 5.3 | 6.1 |
| 4 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.3 | 1.9 | 2.9 | 3.8 | 4.7 | 5.5 |
| 5 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.2 | 1.7 | 2.4 | 3.2 | 4.0 | 4.9 |
| 6 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.2 | 1.7 | 2.2 | 2.8 | 3.5 | 4.3 |
| 7 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.8 |
Поправка при регулировке по ширине +2 мм указана в официальной схеме; окончательный проект проверяйте пробной установкой.
Угол открывания95°
Толщина фасададо 30 мм
Ответная планкатолько 194K6100E; подъём 0 мм
Регулировкавысота ±2 мм; ширина ±2 мм; глубина +3/−2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
