71B3750 MB V250 ONS 442 ₽
Проверка предложения

Нашли дешевле?

Пришлите ссылку — менеджер проверит товар, комплектацию и условия предложения.

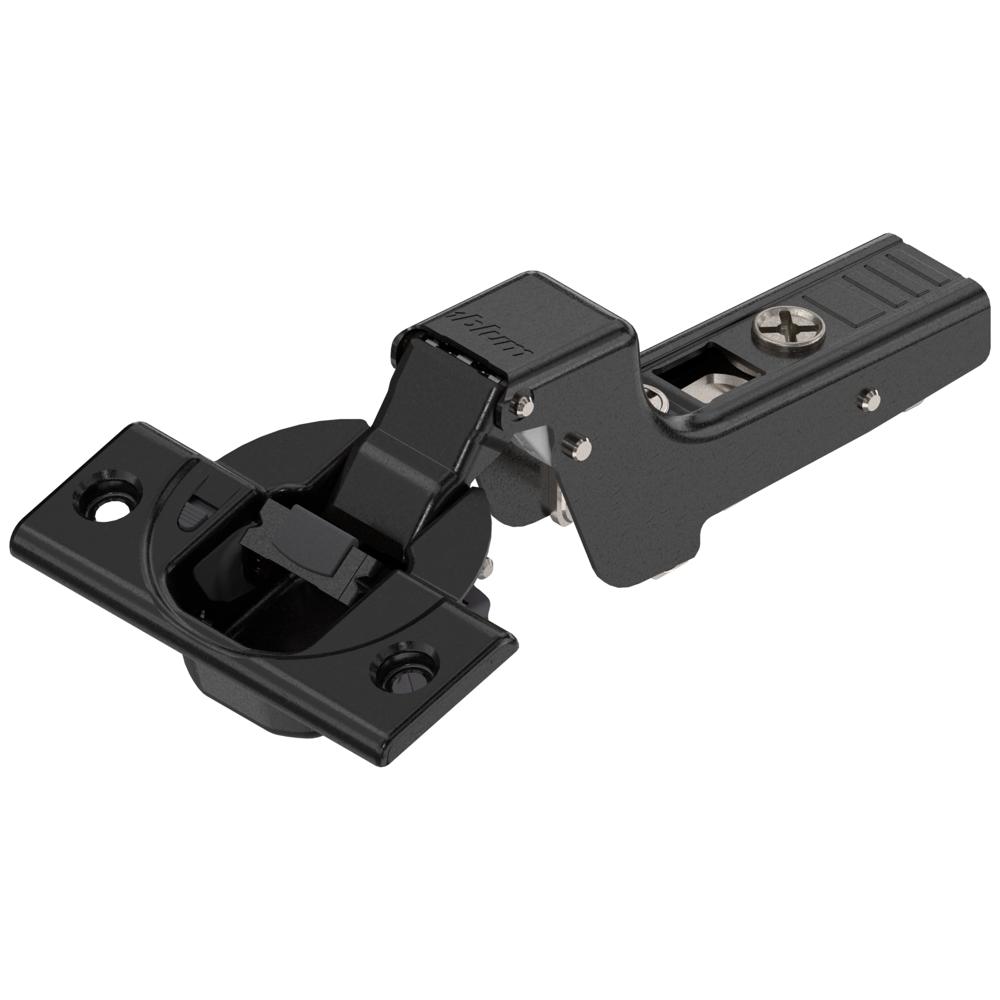

ONYX CLIP top BLUMOTION петля 110°, внутренняя, чашка петли, на саморезах

01

Сверить параметры

Открыть реальные характеристики позиции 71B3750 MB V250 ONS.

 02

Проверить комплект

Увидеть обязательные детали и совместимые варианты.

 03

Продолжить в инженерном режиме

Открыть комплектатор с этим точным артикулом.

Ключевые характеристики

Производитель
Blum
Страна производства
Австрия
Артикул Blum
71B3750 MB V250 ONS
Полное наименование
Стандартная петля CLIP top BLUMOTION 110°, вкладная, чашка петли: на саморезы
Тип детали
Петля
Система петель
CLIP top BLUMOTION
Вид петли
Стандартные конструкции
Наложение фасада
Вкладная
Механизм закрывания
С пружиной и BLUMOTION
Цвет
Черный оникс
Технология движения
BLUMOTION встроенный
Крепление чашки
На саморезы
Количество в упаковке, шт.
250
Полный артикул BLUM
71B3750 MB V250 ONS
Особенности
Проверенный временем механизм CLIP; Встроенный BLUMOTION для плавного и бесшумного закрывания; Регулировка фасада в трех плоскостях; Системы петель проходят испытания на 200000 циклов открывания и закрывания; Цвет: ONYX
Официальные данные Blum

Технический паспорт

Каталог 2027/2028 · стр. 70 ↗
СистемаПетли · CLIP top BLUMOTION | CLIP top
ПрименениеПетля 110°
КреплениеНа саморезы
Угол открывания110°
Технологии движенияBLUMOTION

Артикул найден в официальном каталоге точно: 71B3750 MB V250 ONS. Проверяйте размеры конкретного проекта по схеме Blum.

СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Все условия и таблица сроков →
Техническая библиотека

Документы для монтажа и подбора

Проверяйте артикул и исполнение товара перед использованием схемы.

PDF Официальная схема Blum: заказ и проектирование · 71B3750 MB V250 ONS Открыть документ ↗ PDF Как отличить изделия Blum Открыть документ ↗ PDF Рекомендации по уходу Открыть документ ↗
Расчёт по таблице Blum

Рассчитайте зазор и сверление фасада

Проверить оригинал · стр. 77 ↗

Укажите конструкцию корпуса — покажем понятный зазор и точное положение центра чашки.

Зазор фасада от боковины —
Центр чашки от края—
Перекрытие боковины—

Выберите параметры выше.

Простыми словами: Зазор — видимое расстояние от края фасада до внешнего края боковины. Центр чашки — размер от края фасада до центра сверления Ø35 мм.
Показать полную инженерную таблицу

Заводская настройка; MD, TB и FA указаны в миллиметрах.

Накладной фасад

ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 13 · TB 4 → FA 14 · TB 5 → FA 15 · TB 6 → FA 16 · TB 7 → FA 17
3 ммTB 3 → FA 10 · TB 4 → FA 11 · TB 5 → FA 12 · TB 6 → FA 13 · TB 7 → FA 14
6 ммTB 3 → FA 7 · TB 4 → FA 8 · TB 5 → FA 9 · TB 6 → FA 10 · TB 7 → FA 11
9 ммTB 3 → FA 5 · TB 4 → FA 6 · TB 5 → FA 7 · TB 6 → FA 8 · TB 7 → FA 9

Полунакладной фасад

ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 4.5 · TB 4 → FA 5.5 · TB 5 → FA 6.5 · TB 6 → FA 7.5 · TB 7 → FA 8.5
3 ммTB 3 → FA 1.5 · TB 4 → FA 2.5 · TB 5 → FA 3.5 · TB 6 → FA 4.5 · TB 7 → FA 5.5
6 ммTB 3 → FA −1.5 · TB 4 → FA −0.5 · TB 5 → FA 0.5 · TB 6 → FA 1.5 · TB 7 → FA 2.5
9 ммTB 3 → FA −4.5 · TB 4 → FA −3.5 · TB 5 → FA −2.5 · TB 6 → FA −1.5 · TB 7 → FA −0.5

Вкладной фасад

ПланкаОтступ чашки → наложение
0 ммTB 3 → FA −4 · TB 4 → FA −3 · TB 5 → FA −2 · TB 6 → FA −1 · TB 7 → FA 0
3 ммTB 3 → FA −7 · TB 4 → FA −6 · TB 5 → FA −5 · TB 6 → FA −4 · TB 7 → FA −3
Диаметр чашки35 мм
Глубина чашки12 мм
Расстояние до края3–7 мм
INSERTA / под прессмежосевое 45 мм; отверстия 8 мм
Регулировкавысота ±3 мм; ширина ±2 мм; глубина +3/−2 мм

Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
