Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

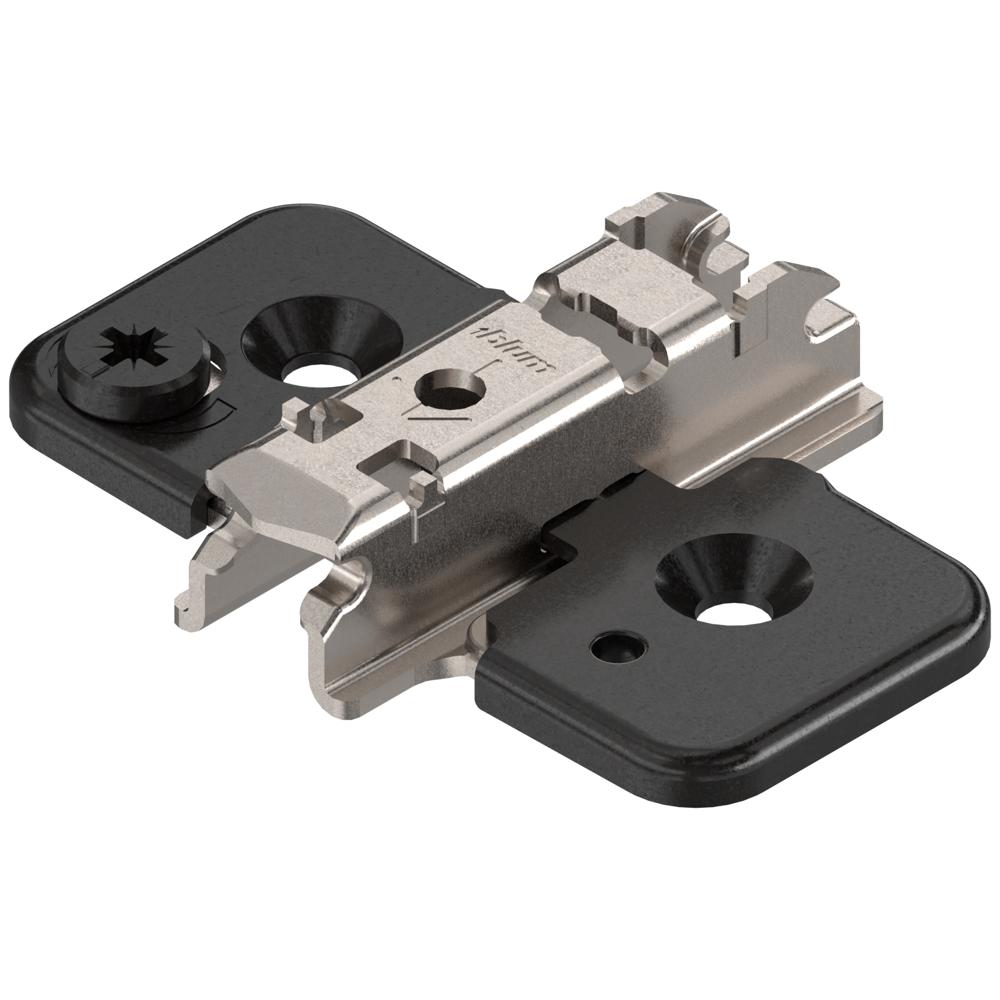

Это крестообразная ответная планка CLIP из стали с покрытием ONYX, предназначенная для пары с фасадным креплением системы CLIP. От соседней планки с «0 мм» она отличается увеличенной до 3 мм высотой ответной части, а от варианта без эксцентрика — наличием регулировки по высоте на ±2 мм. То есть перед вами исполнение, которое позволяет компенсировать перепад между фасадом и корпусом уже после навески, не переставляя саморезы. Выбирать эту планку стоит, если при сборке нужен запас на точную подгонку фасада по высоте: эксцентрик даёт возможность сдвинуть фасад вверх или вниз на 2 мм относительно корпуса, что особенно удобно при работе с рядами фасадов, где важна ровная линия зазоров. Если регулировка не требуется — достаточно соседней планки без эксцентрика; если же фасад должен прилегать плотнее, обратите внимание на вариант 0 мм. Крепление к корпусу выполняется саморезами диаметром 3,5 или 4 мм, что указано в конструкции детали. Обратите внимание на фасовку: в упаковке 500 штук, поэтому заказ имеет смысл в основном для серийного производства или крупного проекта.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 173H7130 MPL V500 ONS
- Полное наименование
- Ответная планка CLIP , крест., 3 мм, сталь, на саморезы, Регулировка по высоте: эксцентрик
- Тип детали
- Ответная планка
- Цвет
- Черный оникс
- Вид ответной планки
- Крестообразная
- Крепление ответной планки к корпусу
- Саморезы
- Регулировка ответной планки
- Эксцентрик
- Количество в упаковке, шт.
- 500
- Полный артикул BLUM
- 173H7130 MPL V500 ONS
- Особенности
- Проверенный временем механизм CLIP; Монтаж на саморезы Ø3.5 или Ø4 мм; Регулировка по высоте эксцентриком ±2 мм; Цвет: ONYX
Технический паспорт
В каталоге подтверждён базовый артикул 173H7130. Дополнительные обозначения поставки в 173H7130 MPL V500 ONS требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
