Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

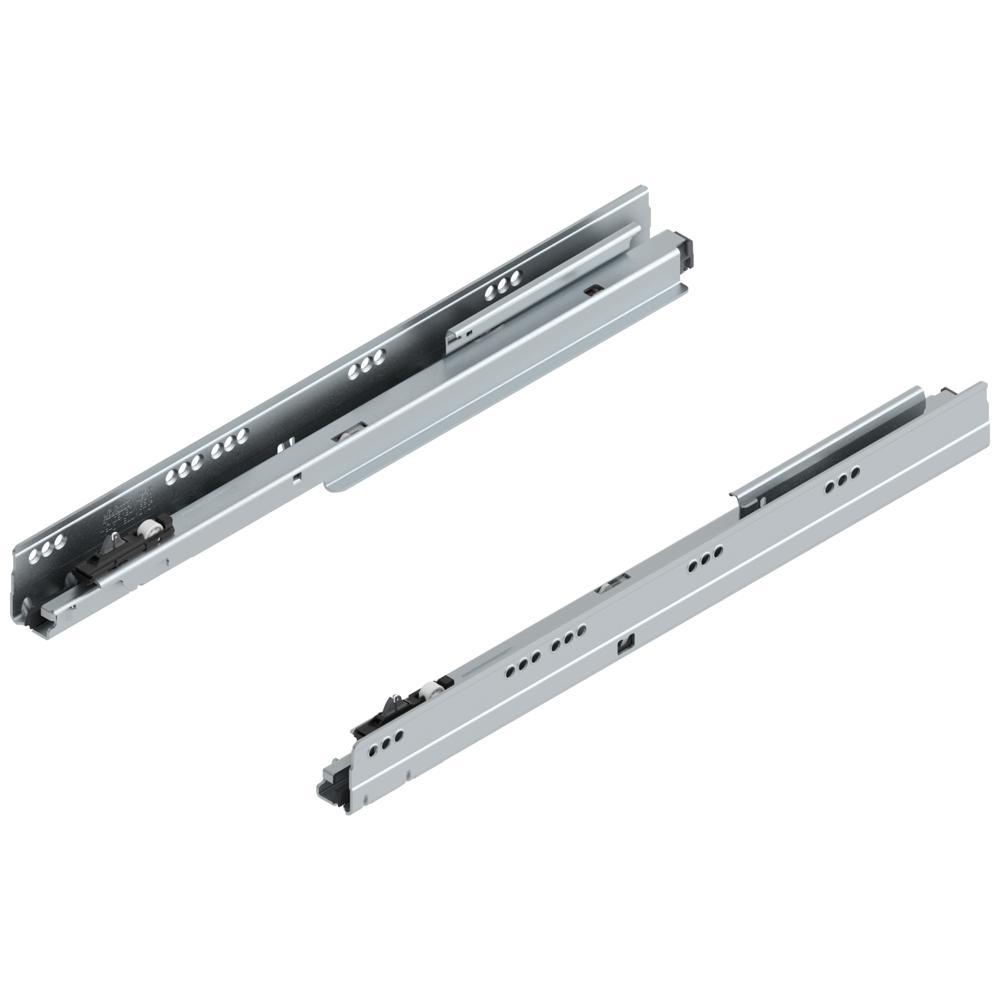

Это универсальные направляющие для системы TANDEMBOX antaro с номинальной длиной 650 мм и нагрузкой до 65 кг. От соседних позиций в линейке они отличаются именно длиной и грузоподъёмностью: соседние исполнения либо короче (500 и 550 мм при тех же 65 кг), либо рассчитаны на 30 кг при меньших длинах от 300 до 450 мм. Эти 650 мм — максимальный ход из доступных в этой категории, поэтому такие направляющие подойдут, если корпус ящика должен глубоко выезжать, а сам ящик рассчитан на тяжёлую загрузку. Если глубина секции меньше 650 мм или вес содержимого не превышает 30 кг, имеет смысл выбрать более короткую направляющую или вариант с меньшей нагрузкой. В характеристиках указана технология движения TIP-ON BLUMOTION — это значит, что направляющие поддерживают как плавное доведение, так и открывание нажатием. На практике это даёт бесшумное закрытие и возможность открыть выдвижной ящик без ручки, легонько толкнув фасад. Полное выдвижение обеспечивает доступ ко всему объёму ящика без помех. При монтаже учтите, что для системы antaro направляющие взаимозаменяемы для левой и правой сторон, а в одной упаковке идёт 6 штук — это фасовка для короба или партии ящиков, но точное количество на один ящик зависит от конструкции; сверяйтесь со сборочной схемой.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 576.6501M K R+L MP ZN
- Полное наименование
- Направляющие TANDEMBOX для TIP-ON BLUMOTION, 65 кг, НД=650 мм (левая и правая)
- Тип детали
- Направляющие
- Для системы
- TANDEMBOX antaro
- Номинальная длина, мм
- 650
- Технология движения
- TIP-ON BLUMOTION
- Нагрузка на направляющую, кг
- 65
- Количество в упаковке, шт.
- 6
- Полный артикул BLUM
- 576.6501M K R+L MP ZN
- Особенности
- Плавное скольжение при любой нагрузке; Полное выдвижение; Динамическая нагрузка 30 и 65 кг; Системы выдвижения проходят испытания на 100000 циклов открывания и закрывания
Технический паспорт
- 1×Боковины ящика, левая/праваяDrawer sides, left | right
- 2×Декоративные заглушки с логотипом Blum; индивидуальная печать от 1000 шт.Cover caps, stamped with Blum logo, custom printed from 1000 pcs
Это документированный состав изделия. Отдельный заказ компонента разрешается только при наличии его собственного артикула Blum.
| Артикул элемента | Длина NL | Нагрузка |
|---|---|---|
| 578.2701M | 270 мм | 30 кг |
| 578.3001M | 300 мм | 30 кг |
| 578.3501M | 350 мм | 30 кг |
| 576.4501M | 450 мм | 65 кг |
| 576.5001M | 500 мм | 65 кг |
| 576.5501M | 550 мм | 65 кг |
| 576.6501M | 650 мм | 65 кг |
Артикул найден в официальном каталоге точно: 576.6501M K R+L MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
