Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Эти направляющие предназначены для системы TANDEMBOX antaro и рассчитаны на номинальную длину 400 мм при нагрузке до 30 кг. От соседних позиций линейки их отличает именно это сочетание: более короткие модели той же серии имеют длину 300, 350 и 450 мм, а модели с нагрузкой 65 кг предлагаются в длинах от 500 мм. Если ваш проект предполагает более лёгкие фасады и ящики такой глубины, этот вариант соответствует задаче; для тяжёлых фасадов или большей длины нужны направляющие на 65 кг. Выбор конкретной длины определяется внутренней глубиной корпуса: номинальная длина 400 мм подходит, когда полное выдвижение ящика даёт доступ ко всему содержимому. Если ящик короче — смотрите позиции на 300 или 350 мм, если длиннее — на 450 мм при той же нагрузке 30 кг. Для стабильной работы важно не превышать заявленные 30 кг динамической нагрузки. Практический момент из характеристик: в упаковке 10 направляющих. Учитывайте эту фасовку при заказе — она задаёт минимальную партию, на которую разбит товар. Блаодаря всттроеной технологии TIP-ON BLUMOTION механизмы уже оснащены и доводчиком, и толкателем, то ест для полной фунциональности не требутся дополнительных компонестов — ето следует из указаной технологии двиения.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 578.4001M K R+L MP ZN
- Полное наименование

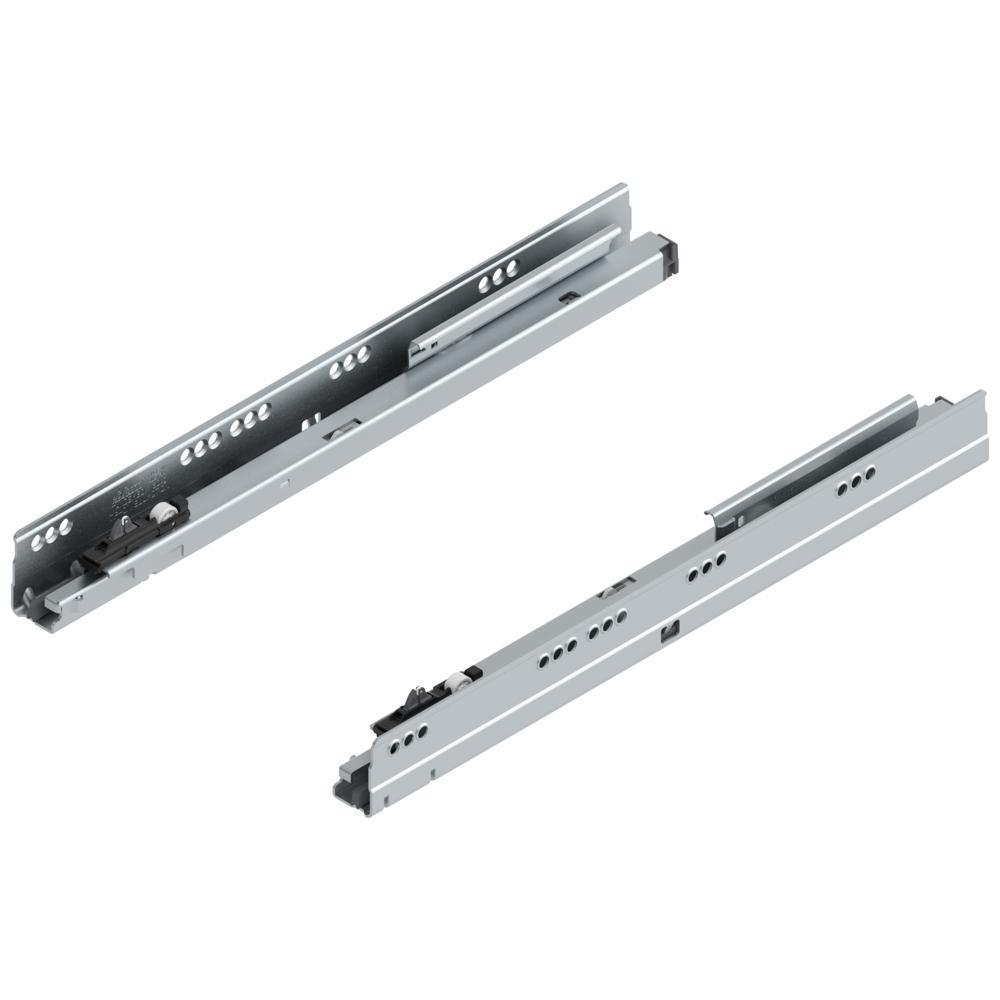

- Направляющие TANDEMBOX для TIP-ON BLUMOTION, 30 кг, НД=400 мм (левая и правая)
- Тип детали
- Направляющие
- Для системы
- TANDEMBOX antaro
- Номинальная длина, мм
- 400
- Технология движения
- TIP-ON BLUMOTION
- Нагрузка на направляющую, кг
- 30
- Количество в упаковке, шт.
- 10
- Полный артикул BLUM
- 578.4001M K R+L MP ZN
- Особенности
- Плавное скольжение при любой нагрузке; Полное выдвижение; Динамическая нагрузка 30 и 65 кг; Системы выдвижения проходят испытания на 100000 циклов открывания и закрывания
Технический паспорт
| Артикул элемента | Длина NL | Нагрузка |
|---|---|---|
| 578.2701M | 270 мм | 30 кг |
| 578.3001M | 300 мм | 30 кг |
| 578.3501M | 350 мм | 30 кг |
| 578.4001M | 400 мм | 30 кг |
| 576.4501M | 450 мм | 65 кг |
| 578.4501M | 450 мм | 30 кг |
| 576.5001M | 500 мм | 65 кг |
| 578.5001M | 500 мм | 30 кг |
| 576.5501M | 550 мм | 65 кг |
| 578.5501M | 550 мм | 30 кг |
| 576.6501M | 650 мм | 65 кг |
В каталоге подтверждён базовый артикул 578.4001M. Дополнительные обозначения поставки в 578.4001M K R+L MP ZN требуют отдельной сверки: эта страница не подтверждает их цвет, фасовку или комплектацию.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
