Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Эта направляющая MOVENTO с BLUMOTION S рассчитана на нагрузку 70 кг при номинальной длине 650 мм. От соседних позиций линейки она отличается в первую очередь грузоподъёмностью: все остальные исполнения рассчитаны на 40 кг. Кроме того, у этой модели монтаж выполняется к боковине корпуса, тогда как у части 40-килограммовых направляющих (длиной 400 и 450 мм) крепление идёт ко дну. Длина 650 мм — самая большая в представленном ряду, что позволяет использовать её в глубоких корпусах. Выбирать эту позицию стоит, если нужна максимальная несущая способность для тяжёлого ящика — например, для хранения посуды, крупной бытовой техники или инструментов. Если реальная нагрузка не превышает 40 кг, а длина корпуса меньше 650 мм, вполне подойдут более лёгкие версии. Обратите внимание: при монтаже к боковине направляющая крепится к стенке шкафа, а не ко дну ящика, поэтому разметка и конструкция корпуса будут отличаться от вариантов с нижним креплением. Тип монтажа «К боковине корпуса» означает, что направляющую фиксируют на внутренней стенке шкафа, а не под дном выдвижного ящика — это влияет на проектирование ящика и расположение ответной планки с замками. Номинальная длина 650 мм задаёт внутреннюю глубину корпуса: она должна составлять не менее 650 мм, чтобы направляющая встала правильно. Фасовка — 4 штуки в упаковке, что является заводским количеством, а не нормой расхода на один ящик.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 766H6500S MOVENTO MP ZN
- Полное наименование

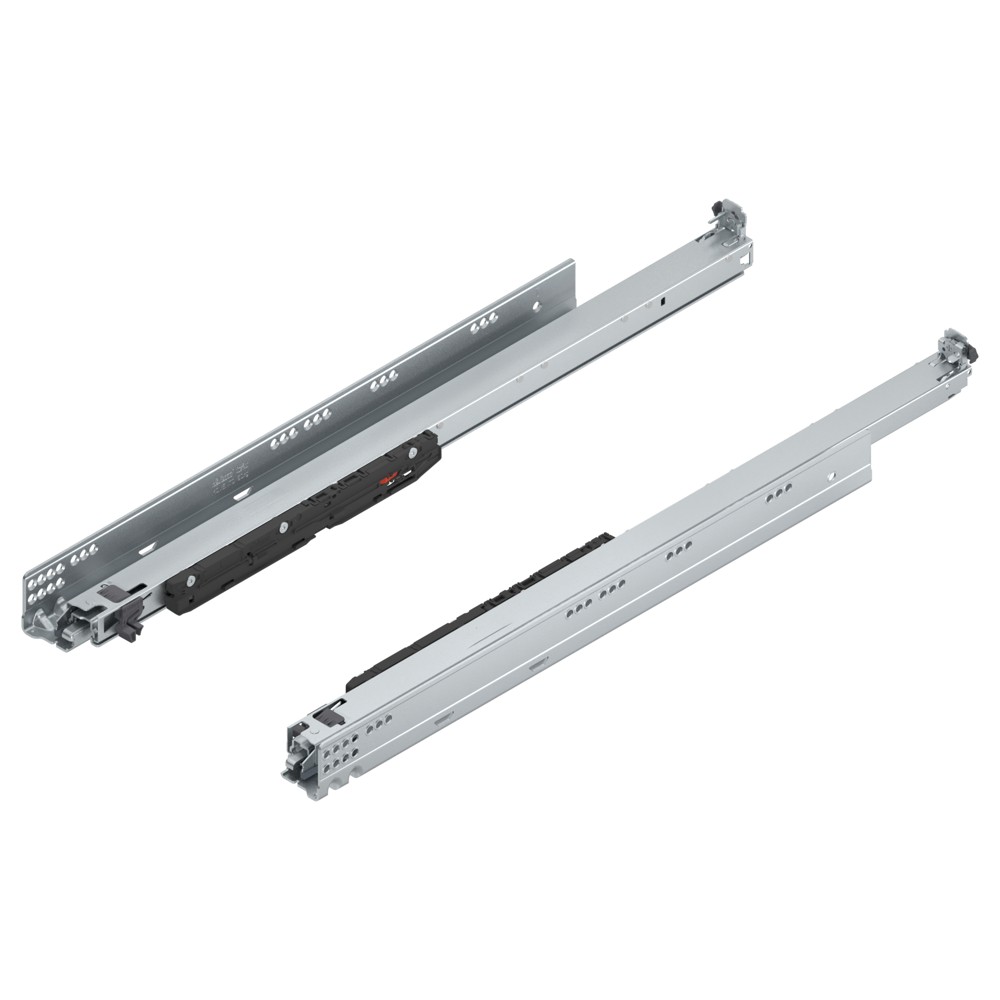

- Направляющие MOVENTO с BLUMOTION S, полное выдвижение деревянный ящик, 70 кг, НД=650 мм, под замки, левая и правая
- Тип детали
- Направляющие
- Номинальная длина, мм
- 650
- Технология движения
- BLUMOTION
- Нагрузка на направляющую, кг
- 70
- Вид монтажа
- К боковине корпуса
- Количество в упаковке, шт.
- 4
- Полный артикул BLUM
- 766H6500S MOVENTO MP ZN
- Особенности
- Полное выдвижение; Со встроенной системой амортизации BLUMOTION S для мягкого и бесшумного закрывания, которая адаптируется под соответствующую технологию движения; Синхронизированное плавное скольжение направляющих; Регулировка по высоте, ширине и наклону без инструмента
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 760H2500S | 250 мм | 40 кг |
| 760H2700S | 270 мм | 40 кг |
| 760H3000S | 300 мм | 40 кг |
| 760H3500S | 350 мм | 40 кг |
| 760H4000S | 400 мм | 40 кг |
| 760H4500S | 450 мм | 40 кг |
| 766H4500S | 450 мм | 70 кг |
| 760H5000S | 500 мм | 40 кг |
| 766H5000S | 500 мм | 70 кг |
| 760H5500S | 550 мм | 40 кг |
| 766H5500S | 550 мм | 70 кг |
| 760H6000S | 600 мм | 40 кг |
| 766H6000S | 600 мм | 70 кг |
| 766H6500S | 650 мм | 70 кг |
| 766H7000S | 700 мм | 60 кг |
| 766H7500S | 750 мм | 60 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 766H6500S MOVENTO MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
