Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

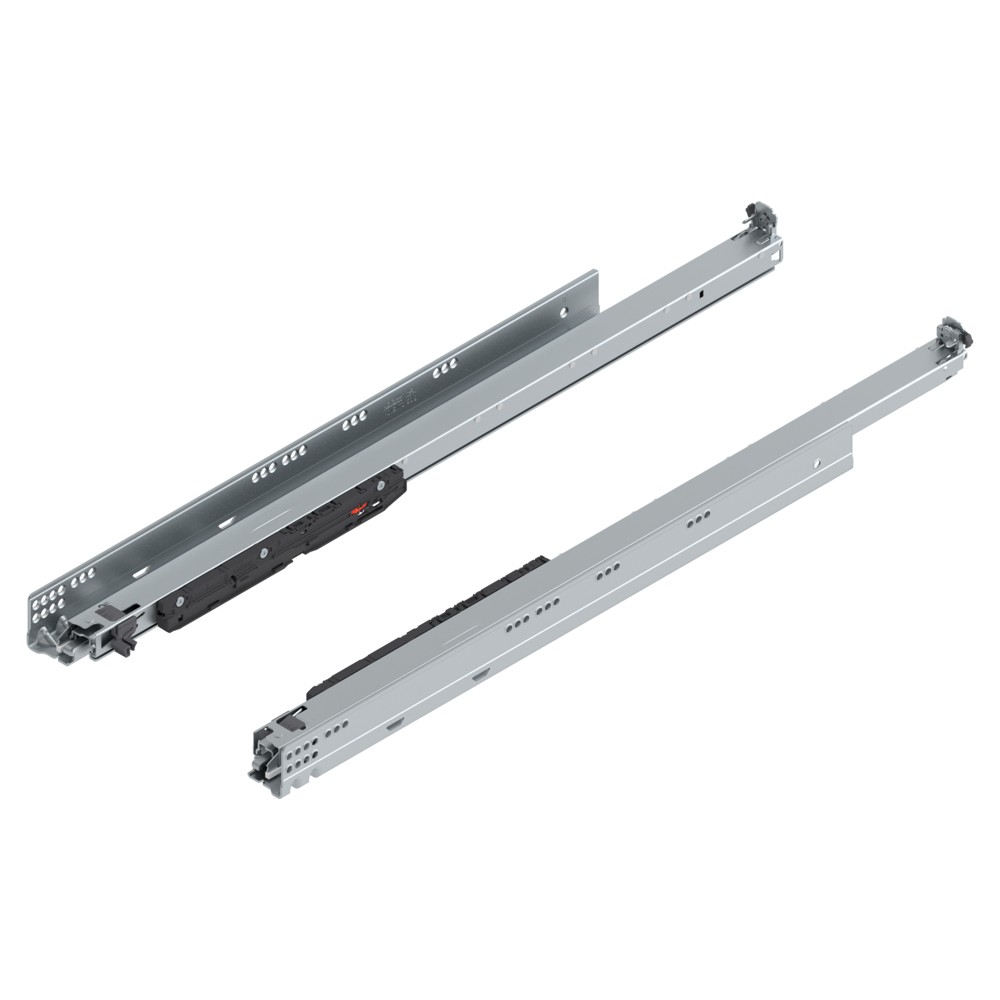

Это направляющие MOVENTO с BLUMOTION S на 60 кг при номинальной длине 750 мм. От большинства соседних позиций в линейке они отличаются в первую очередь грузоподъёмностью: 60 кг против 40 кг, а также самым длинным ходом — 750 мм, тогда как у соседей длина начинается от 270 мм. Кроме того, у этой модели монтаж к боковине корпуса, в то время как некоторые позиции на 40 кг (400 и 450 мм) крепятся ко дну, а направляющие на 500 мм продаются отдельно на левую и правую сторону — здесь же в упаковке комплект из четырёх штук на оба борта ящика. Если вы проектируете глубокий выдвижной ящик на всю высоту шкафа — например, под посудомоечную машину или тяжёлую кухонную утварь — эта модель обеспечит доступ ко всему содержимому благодаря полному выдвижению и запас прочности на 60 кг. Для лёгких бельевых ящиков длиной 300–500 мм логичнее взять версию на 40 кг: она дешевле и не требует запаса по нагрузке. Обратите внимание: направляющие на 500 мм в серии 40 кг — отдельные левые и правые, здесь же комплект идёт сразу на обе стороны, поэтому при заказе не нужно уточнять «левую» или «правую» комплектацию. Монтаж этих направляющих выполняется к боковине корпуса — это означает, что они не крепятся ко дну шкафа, а навешиваются на вертикальные стенки. Способ установки — под замки, то есть для фиксации на ящике не потребуются саморезы: деталь просто защёлкивается на ответной планке или вставляется в направляющую. Упаковка содержит 4 штуки — этого хватает на один ящик (две на левую и две на правую стороны).
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 766H7500S MOVENTO MP ZN
- Полное наименование
- Направляющие MOVENTO с BLUMOTION S, полное выдвижение деревянный ящик, 60 кг, НД=750 мм, под замки, левая и правая
- Тип детали
- Направляющие
- Номинальная длина, мм
- 750
- Технология движения
- BLUMOTION
- Нагрузка на направляющую, кг
- 60
- Вид монтажа
- К боковине корпуса
- Количество в упаковке, шт.
- 4
- Полный артикул BLUM
- 766H7500S MOVENTO MP ZN
- Особенности
- Полное выдвижение; Со встроенной системой амортизации BLUMOTION S для мягкого и бесшумного закрывания, которая адаптируется под соответствующую технологию движения; Синхронизированное плавное скольжение направляющих; Регулировка по высоте, ширине и наклону без инструмента
Технический паспорт
| Артикул направляющей | Длина NL | Нагрузка |
|---|---|---|
| 760H2500S | 250 мм | 40 кг |
| 760H2700S | 270 мм | 40 кг |
| 760H3000S | 300 мм | 40 кг |
| 760H3500S | 350 мм | 40 кг |
| 760H4000S | 400 мм | 40 кг |
| 760H4500S | 450 мм | 40 кг |
| 766H4500S | 450 мм | 70 кг |
| 760H5000S | 500 мм | 40 кг |
| 766H5000S | 500 мм | 70 кг |
| 760H5500S | 550 мм | 40 кг |
| 766H5500S | 550 мм | 70 кг |
| 760H6000S | 600 мм | 40 кг |
| 766H6000S | 600 мм | 70 кг |
| 766H6500S | 650 мм | 70 кг |
| 766H7000S | 700 мм | 60 кг |
| 766H7500S | 750 мм | 60 кг |
Показаны только варианты, для которых обе величины подтверждены в точной строке официального каталога.
Артикул найден в официальном каталоге точно: 766H7500S MOVENTO MP ZN. Проверяйте размеры конкретного проекта по схеме Blum.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
