Этот комплект TIP-ON BLUMOTION для TANDEMBOX antaro относится к типу L5 — самому грузоподъёмному и длинному в линейке. Он рассчитан на ящики с номинальной длиной от 350 до 650 мм и диапазоном нагрузок 35–65 кг, тогда как соседние типы L3 и L1 работают в меньшем диапазоне (до 600 мм) и с нагрузкой до 40 и 20 кг соответственно. Типы S0 и S1 предназначены для коротких ящиков (270–349 мм) и не перекрываются с L5 по длине. Таким образом, L5 — единственное исполнение, которое перекрывает длины свыше 600 мм и нагрузки выше 40 кг. Выбирать L5 стоит, если в проекте используются глубокие ящики TANDEMBOX antaro под тяжёлое содержимое — например, для посуды, крупной техники или запасов продуктов. Механизмы меньшей грузоподъёмности (L3, L1) при превышении нагрузки сработают некорректно: TIP-ON BLUMOTION может не доводить или не открывать фасад. Учтите, что в упаковке 28 комплектов — это фасовка производителя; на один ящик требуется определённое количество механизмов, которое указано в сборочной документации Blum, а не выводится из количества в коробке.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- T60B3560 TOB R+LV1 S
- Полное наименование

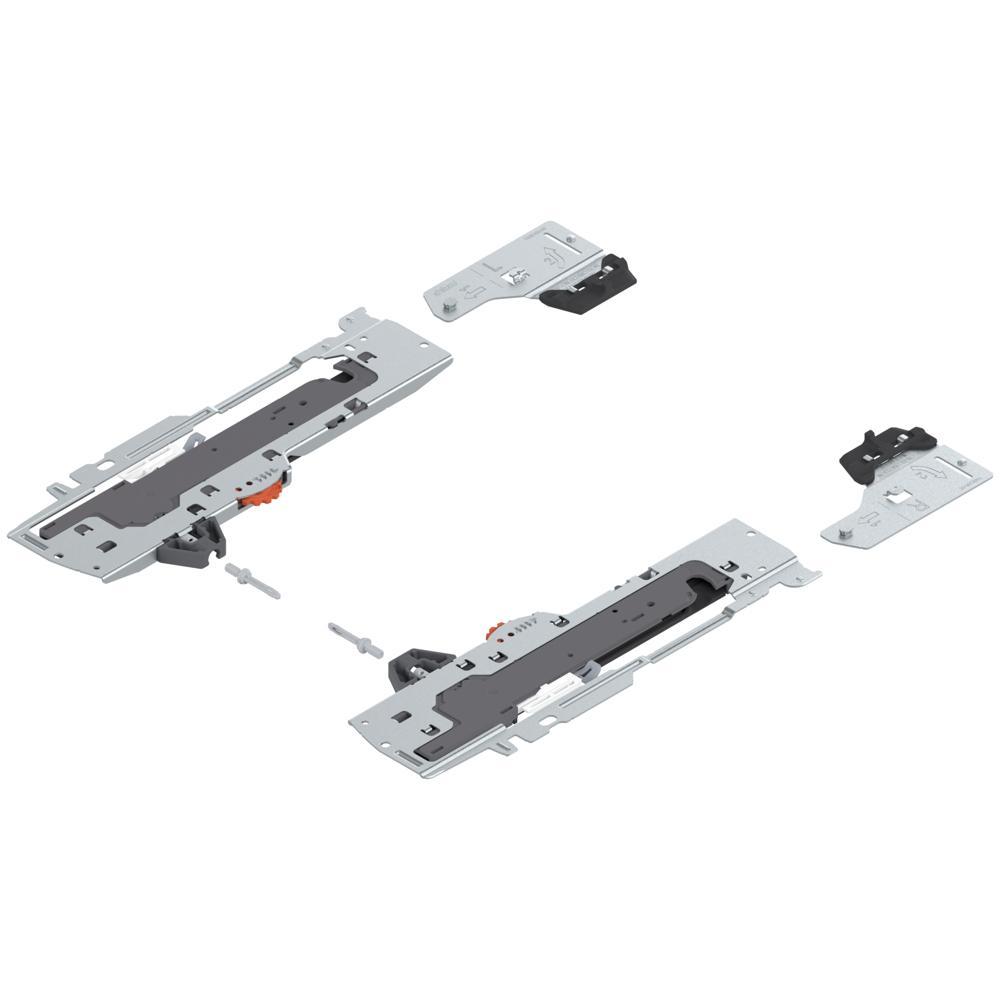

- Комплект (Единица + триггер + Адаптер) TIP-ON BLUMOTION для TANDEMBOX, Тип L5, НД=350-650 мм, Общий вес ящика=35-65 кг, прав.+лев.
- Тип детали
- Комплект TIP-ON BLUMOTION
- Для системы
- TANDEMBOX antaro
- Технология движения
- TIP-ON BLUMOTION
- Количество в упаковке, шт.
- 28
- Полный артикул BLUM
- T60B3560 TOB R+LV1 S
Технический паспорт
- 1×Механизм TIP-ON BLUMOTION, левый/правыйTIP-ON BLUMOTION unit, left | right
- 1×Защёлка TIP-ON BLUMOTION, левая/праваяTIP-ON BLUMOTION latch, left | right
- 2×Адаптер синхронизации TIP-ON BLUMOTIONTIP-ON BLUMOTION synchronisation adapter
Это документированный состав изделия. Отдельный заказ компонента разрешается только при наличии его собственного артикула Blum.
| Артикул элемента | Длина NL |
|---|---|
| T60B3560 | 450–650 мм |
Нагрузка здесь не указана: карточка не переносит значение из другой высоты, серии или соседней строки каталога.
Артикул найден в официальном каталоге точно: T60B3560 TOB R+LV1 S. Проверяйте размеры конкретного проекта по схеме Blum.
