Накладная конструкция
ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 13 · TB 4 → FA 14 · TB 5 → FA 15
3 ммTB 3 → FA 10 · TB 4 → FA 11 · TB 5 → FA 12
6 ммTB 3 → FA 7 · TB 4 → FA 8 · TB 5 → FA 9
9 ммTB 3 → FA 4 · TB 4 → FA 5
Под заказ Документы по запросу
Гарантия — по условиям товара
Возврат по правилам магазина
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

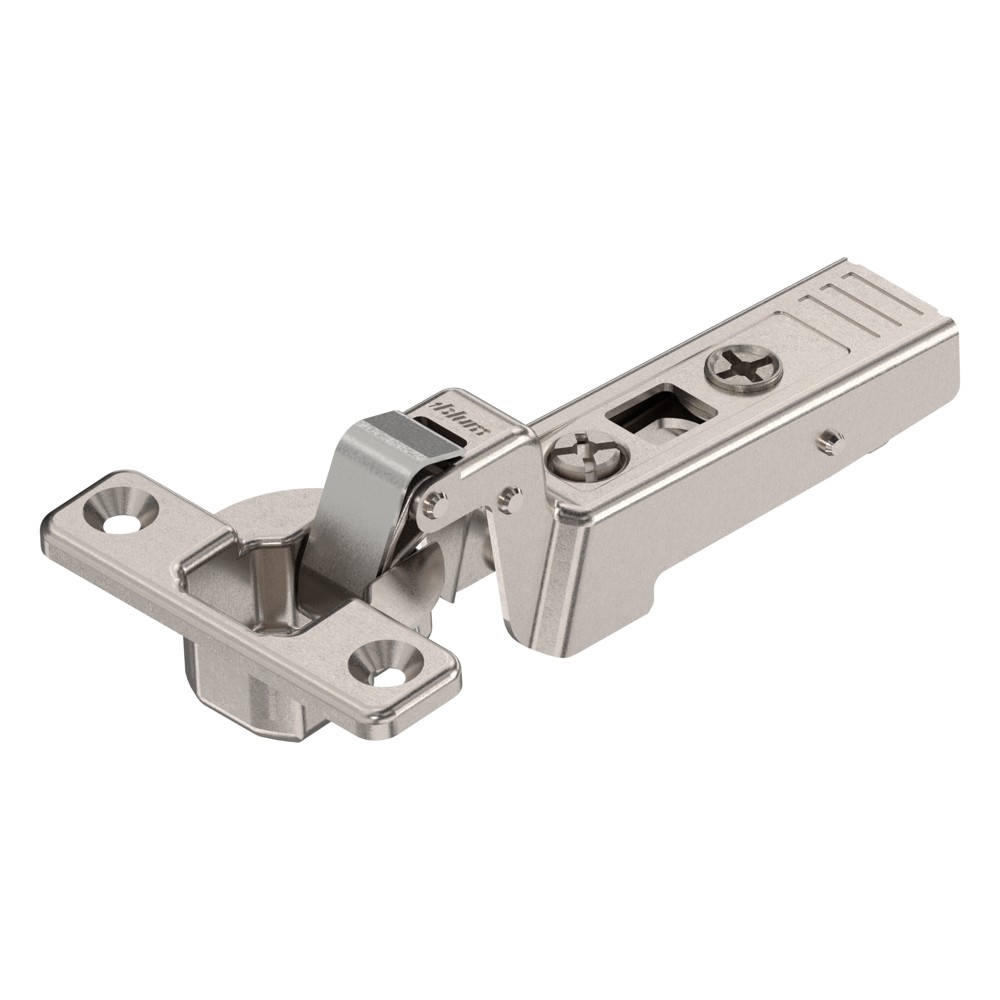

CLIP top петля Мини для ДСП, внутренняя, чашка петли Д-26 на саморезы
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 71T0750 MB V50 NI
- Полное наименование
- Петля CLIP top мини 94°, вкладная, чашка петли: на саморезы
- Тип детали
- Петля
- Система петель
- CLIP top
- Вид петли
- Двери с рамками
- Наложение фасада
- Вкладная
- Угол открывания
- 94°
- Механизм закрывания
- С пружиной
- Крепление чашки
- На саморезы
- Количество в упаковке, шт.
- 50
- Полный артикул BLUM
- 71T0750 MB V50 NI
- Особенности
- Проверенный временем механизм CLIP; Дверь устанавливается и снимается с корпуса без инструмента; Удобная регулировка по глубине с помощью механизма шнек; Угол открывания 94°; Системы петель проходят испытания на 200000 циклов открывания и закрывания
Официальные данные Blum
Каталог 2027/2028 · стр. 108 ↗
Технический паспорт
СистемаПетли · CLIP top BLUMOTION | CLIP top
ПрименениеМини-петля
КреплениеНа саморезы
Технологии движенияBLUMOTION
Артикул найден в официальном каталоге точно: 71T0750 MB V50 NI. Проверяйте размеры конкретного проекта по схеме Blum.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 115 ↗
Рассчитайте зазор и сверление фасада
Укажите конструкцию корпуса — покажем понятный зазор и точное положение центра чашки.
Показать полную инженерную таблицу
Расчёт наложения и минимального зазора для чашки диаметром 26 мм.
Полунакладная конструкция
ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 3.5 · TB 4 → FA 4.5 · TB 5 → FA 5.5
3 ммTB 3 → FA 0.5 · TB 4 → FA 1.5 · TB 5 → FA 2.5
6 ммTB 3 → FA −2.5 · TB 4 → FA −1.5 · TB 5 → FA −0.5
9 ммTB 3 → FA −5.5 · TB 4 → FA −4.5
Вкладная конструкция
ПланкаОтступ чашки → наложение
0 ммTB 3 → FA −5 · TB 4 → FA −4 · TB 5 → FA −3
3 ммTB 3 → FA −8 · TB 4 → FA −7 · TB 5 → FA −6
Минимальный зазор F при радиусе фасада R = 1 мм
| TB / FD | 16 | 18 | 19 | 20 | 22 | 23 | 24+ |
|---|---|---|---|---|---|---|---|
| 3 | 1.1 | 2.2 | 3.0 | 3.8 | 5.5 | Пробная установка | Пробная установка |
| 4 | 1.1 | 2.0 | 2.7 | 3.5 | 5.0 | Пробная установка | Пробная установка |
| 5 | 1.1 | 1.8 | 2.4 | 3.0 | 4.6 | Пробная установка | Пробная установка |
Угол открывания94°
Чашка26 мм; глубина 12.5 мм
Расстояние TB3–5 мм
Регулировкавысота ±3 мм; ширина +0.5/−3.5 мм; глубина +3/−1 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
