Накладная конструкция
ПланкаОтступ чашки → наложение
0 ммTB 6 → FA 16 · TB 7 → FA 17
3 ммTB 6 → FA 13 · TB 7 → FA 14
6 ммTB 6 → FA 10 · TB 7 → FA 11
9 ммTB 6 → FA 7 · TB 7 → FA 8
Под заказ Документы по запросу
Гарантия — по условиям товара
Возврат по правилам магазина
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

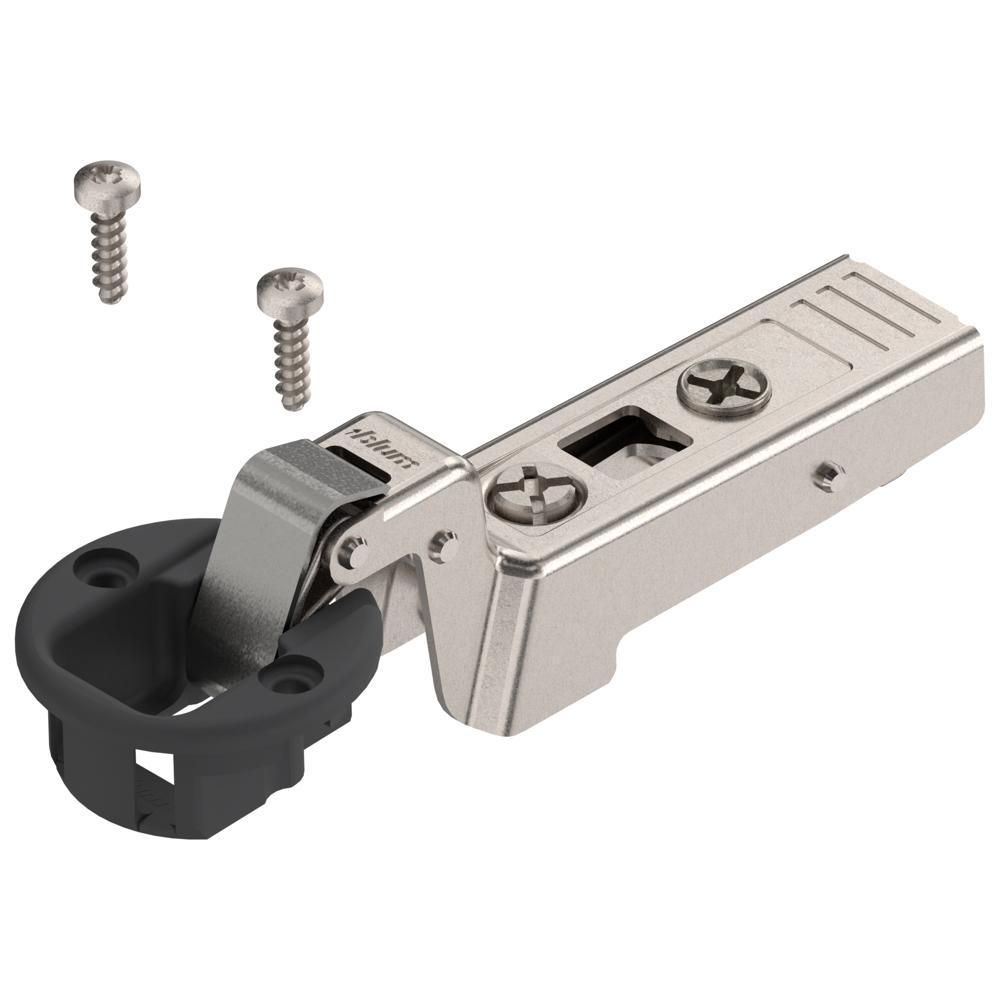

CLIP top петля для СТЕКЛА, внутренняя, чашка петли D-26 на саморезы
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 75T4300 GT-MB V50S/NI
- Полное наименование
- Петля CLIP top для стеклянных дверей 94°, вкладная, чашка петли: на саморезы
- Тип детали
- Петля
- Система петель
- CLIP top
- Вид петли
- Стеклянные и зеркальные двери
- Наложение фасада
- Вкладная
- Угол открывания
- 94°
- Механизм закрывания
- С пружиной
- Цвет
- Никелированный
- Крепление чашки
- На саморезы
- Количество в упаковке, шт.
- 50
- Полный артикул BLUM
- 75T4300 GT-MB V50S/NI
- Особенности
- Проверенный временем механизм CLIP; Дверь устанавливается и снимается с корпуса без инструмента; Удобная регулировка по глубине с помощью механизма шнек; Системы петель проходят испытания на 200000 циклов открывания и закрывания
Официальные данные Blum
Каталог 2027/2028 · стр. 106 ↗
Технический паспорт
СистемаПетли · CLIP top BLUMOTION | CLIP top
ПрименениеПетля для стеклянного фасада
КреплениеНа саморезы
Артикул найден в официальном каталоге точно: 75T4300 GT-MB V50S/NI. Проверяйте размеры конкретного проекта по схеме Blum.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 113 ↗
Рассчитайте зазор и сверление фасада
Укажите конструкцию корпуса — покажем понятный зазор и точное положение центра чашки.
Показать полную инженерную таблицу
Расчёт наложения и отступа от края для стеклянных и зеркальных дверей.
Полунакладная конструкция
ПланкаОтступ чашки → наложение
0 ммTB 6 → FA 6.5 · TB 7 → FA 7.5
3 ммTB 6 → FA 3.5 · TB 7 → FA 4.5
6 ммTB 6 → FA 0.5 · TB 7 → FA 1.5
9 ммTB 6 → FA −2.5 · TB 7 → FA −1.5
Вкладная конструкция
ПланкаОтступ чашки → наложение
0 ммTB 5.5 → FA −2.5 · TB 6 → FA −2 · TB 6.5 → FA −1.5 · TB 7 → FA −1
3 ммTB 5.5 → FA −5.5 · TB 6 → FA −5 · TB 6.5 → FA −4.5 · TB 7 → FA −4
Условия монтажа стеклянного фасада
| Параметр | Значение |
|---|---|
| Толщина фасада FD | 4.5–7 мм |
| Минимальный зазор F | не требуется |
| Отступ KT | FA + 3.5 мм + MD |
Во избежание повреждения стекла или зеркала обеспечьте достаточные зазоры — не менее 2 мм.
Угол открывания94°
Фасадстекло или зеркало 4.5–7 мм
Чашка26 мм; монтаж на саморезы
Регулировкавысота ±3 мм; ширина +0.5/−3.5 мм; глубина ±2 мм
Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.
