Толщина фальшпанели и подъём ответной планки
| Толщина RD | Подъём MD |
|---|---|
| 16 мм | 6 мм |
| 19 мм | 3 мм |
| 22 мм | 0 мм |
Значения действительны для накладной конструкции под фальшпанель.
Изображение уточняетсяАртикул и характеристики доступны; фото не влияет на возможность запросить подбор.
/
Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару
Проверьте параметры петли
Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.
Эта петля из серии CLIP top BLUMOTION предназначена для фасадов под фальшпанель и отличается от соседних позиций типом наложения: она накладная, тогда как обе альтернативы — вкладные. Угол открывания 95° такой же, как у одной из них, но решающее различие именно в способе посадки фасада относительно боковины корпуса. Выбирать между накладной и вкладной версией нужно исходя из того, как спроектирован корпус. Накладная петля подходит, когда фасад с фальшпанелью перекрывает боковину шкафа полностью, ложась на неё сверху. Вкладная, напротив, нужна, если фасад утапливается внутрь проёма, заподлицо с боковиной или с зазором. Если у вас стандартная накладная конструкция — берите эту, 95°. Если фасад должен быть внутри корпуса — смотрите на вкладные 83° или 95°. Практически важно, что чашка крепится на саморезы, то есть под неё не требуется сверлить отверстие специальной фрезой — достаточно разметить и вкрутить винты. Встроенный BLUMOTION обеспечивает плавное доводчиковое закрывание, но если фасад слишком лёгкий, механизм можно отключить. Фасовка — 50 штук в упаковке, что удобно для серийного производства, но для единичного заказа может оказаться избыточным количеством.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 79B9950 MB V50 NI
- Полное наименование

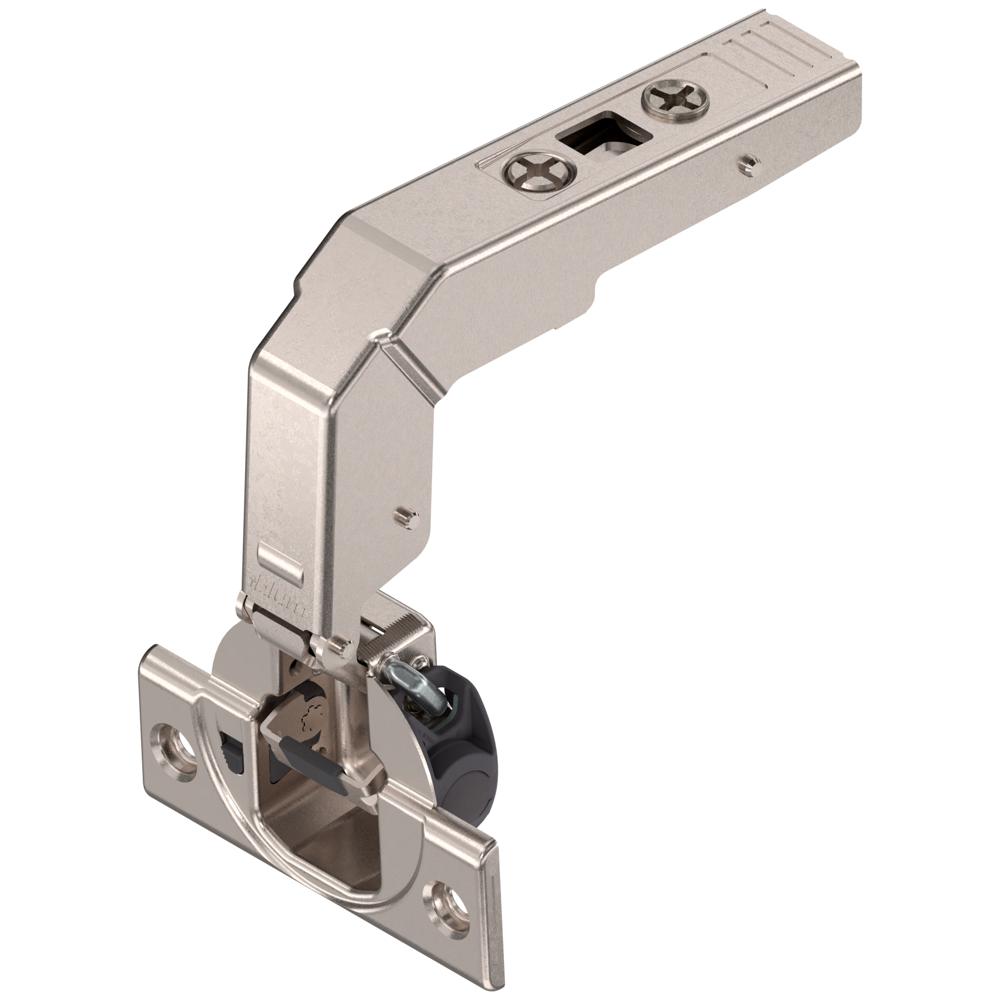

- Петля CLIP top BLUMOTION под фальшпанель +95°, чашка петли: на саморезы
- Тип детали
- Петля
- Система петель
- CLIP top BLUMOTION
- Вид петли
- Конструкции под фaльшпaнeль
- Наложение фасада
- Накладная
- Угол открывания
- 95°
- Механизм закрывания
- С пружиной и BLUMOTION
- Цвет
- Никелированный
- Технология движения
- BLUMOTION встроенный
- Крепление чашки
- На саморезы
- Количество в упаковке, шт.
- 50
- Полный артикул BLUM
- 79B9950 MB V50 NI
- Особенности
- Встроенный BLUMOTION для плавного и бесшумного закрывания; Проверенный временем механизм CLIP; Системы петель проходят испытания на 200000 циклов открывания и закрывания; Возможность отключения функции BLUMOTION при использовании легких дверей; Регулировка фасада в трех плоскостях; Дверь устанавливается и снимается с корпуса без инструмента
Официальные данные Blum
Каталог 2027/2028 · стр. 92 ↗
Технический паспорт
СистемаПетли · CLIP top BLUMOTION | CLIP top
Раздел каталогаПетля для глухого угла — накладной фасад
КреплениеНа саморезы
Артикул найден в официальном каталоге точно: 79B9950 MB V50 NI. Проверяйте размеры конкретного проекта по схеме Blum.
СамовывозДолгопрудный, Лихачёвский пр-д, 33с1Готовность подтвердит менеджербесплатно
Курьер по МосквеМСК и область, после подтвержденияпо согласованиюпо тарифу
СДЭК / ДЛПо всей России, ПВЗ и до дверисрок после расчётапо тарифу
Техническая библиотека
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
Расчёт по таблице Blum
Проверить оригинал · стр. 99 ↗
Рассчитайте зазор и сверление фасада
Укажите конструкцию корпуса — покажем понятный зазор и точное положение центра чашки.
Минимальный зазор F при радиусе фасада R = 1 мм
| TB / FD | 16 | 18 | 19 | 20 | 22 | 24 | 26 | 28 | 29 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.0 | 1.5 | 1.9 | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 4 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 1.4 | 1.8 | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 5 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 1.4 | 1.8 | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 6 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 1.4 | 1.8 | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
| 7 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1.4 | 1.7 | Пробная установка | Пробная установка | Пробная установка | Пробная установка |
Конструкциянакладная, под фальшпанель
Угол открывания95°
Расстояние TB3–7 мм
Регулировкавысота ±3 мм; ширина ±2.5 мм; глубина ±1 мм
Проверенный ассортиментАктуальные карточки и характеристики
Проверка комплектаПод фасад, корпус и задачу
Доставка по РФСрок и тариф после расчёта
