Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Рассчитать фасад AVENTOSОткрыть быстрый подбор
Проверьте фасад для AVENTOS
Введите размеры фасада — рассчитаем массу и коэффициент мощности по формуле Blum.

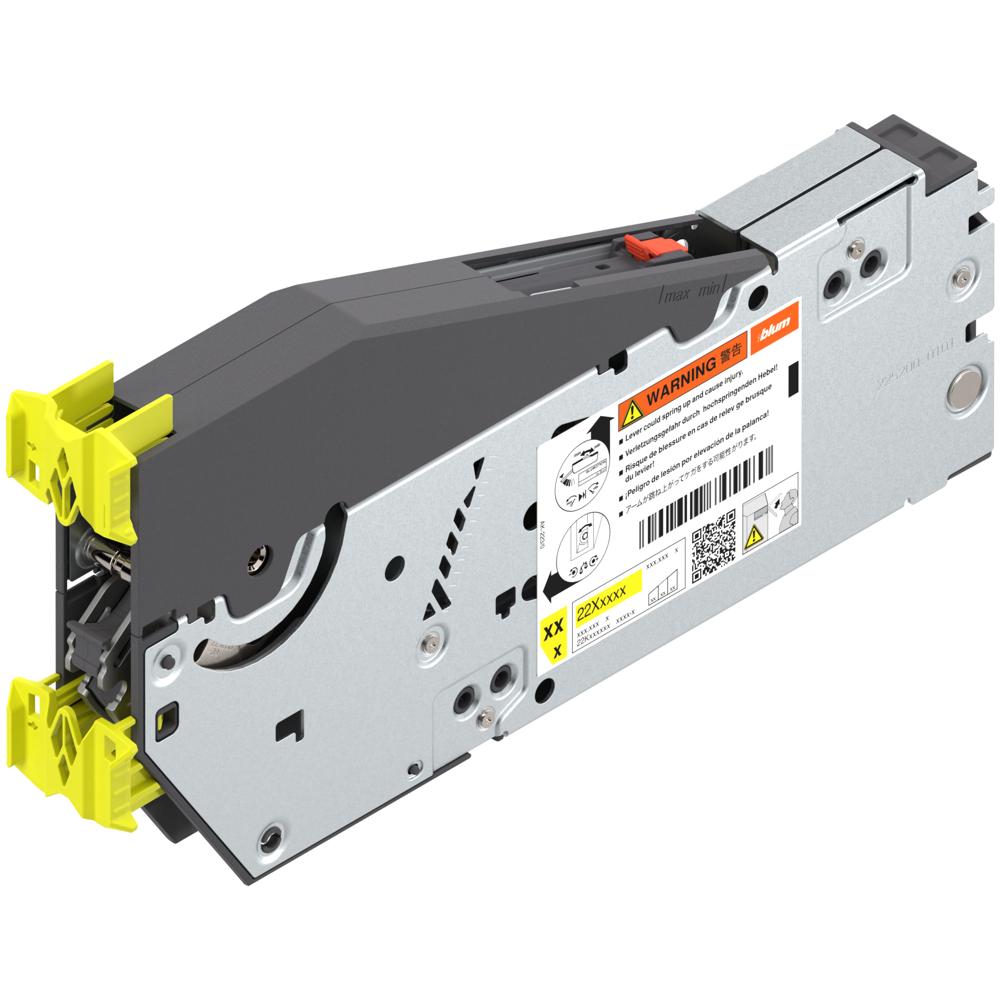

Это силовой механизм для верхних подъёмных фасадов системы AVENTOS HS в исполнении «22» — самой лёгкой ступени в линейке из трёх позиций, соседние — 25 и 28. Главное отличие — диапазон веса фасада от 2 до 12,5 кг при высоте корпуса от 350 до 540 мм. То есть именно этот вариант подходит для небольших или лёгких фасадов: узких вертикальных секций, невысоких модулей, рамок с тонким наполнением. Если фасад тяжелее 12,5 кг, нужен механизм 25 (следующая ступень), если легче 2 кг — система не сможет надёжно удерживать его в верхнем положении. Выбирая между «22» и соседними, смотрите на фактический вес фасада вместе с ручкой: он должен попадать точно в диапазон 2,00–12,50 кг. Из характеристик также видно, что механизм рассчитан на высоту корпуса 350–540 мм, хотя особенность уточняет, что в целом система работает с корпусами от 350 до 800 мм. Это значит, что при высоте шкафа, к примеру, 600 мм силовой механизм «22» уже не подойдёт — потребуется старшая ступень. Фасовка — 16 штук, так что для заказа одного фасада упаковка не нужна, но при серийном производстве удобно считать полными коробами. Встроенная BLUMOTION встроена в сам механизм, никаких отдельных доводчиков для плавного закрывания не потребуется.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 22S2201 KRAFTSP 16 ZN
- Полное наименование
- Силовой механизм для подъемника AVENTOS HS top, на саморезы
- Тип детали
- Силовой механизм
- Высота корпуса для силового механизма, мм
- 350-540
- Вес фасада для силового механизма, кг
- 2,00-12,50
- Количество в упаковке, шт.
- 16
- Полный артикул BLUM
- 22S2201 KRAFTSP 16 ZN
- Особенности
- Встроенная регулировка BLUMOTION; Фиксированные позиции силового механизма и крепления фасада; Высота корпуса 350 мм - 800 мм
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
