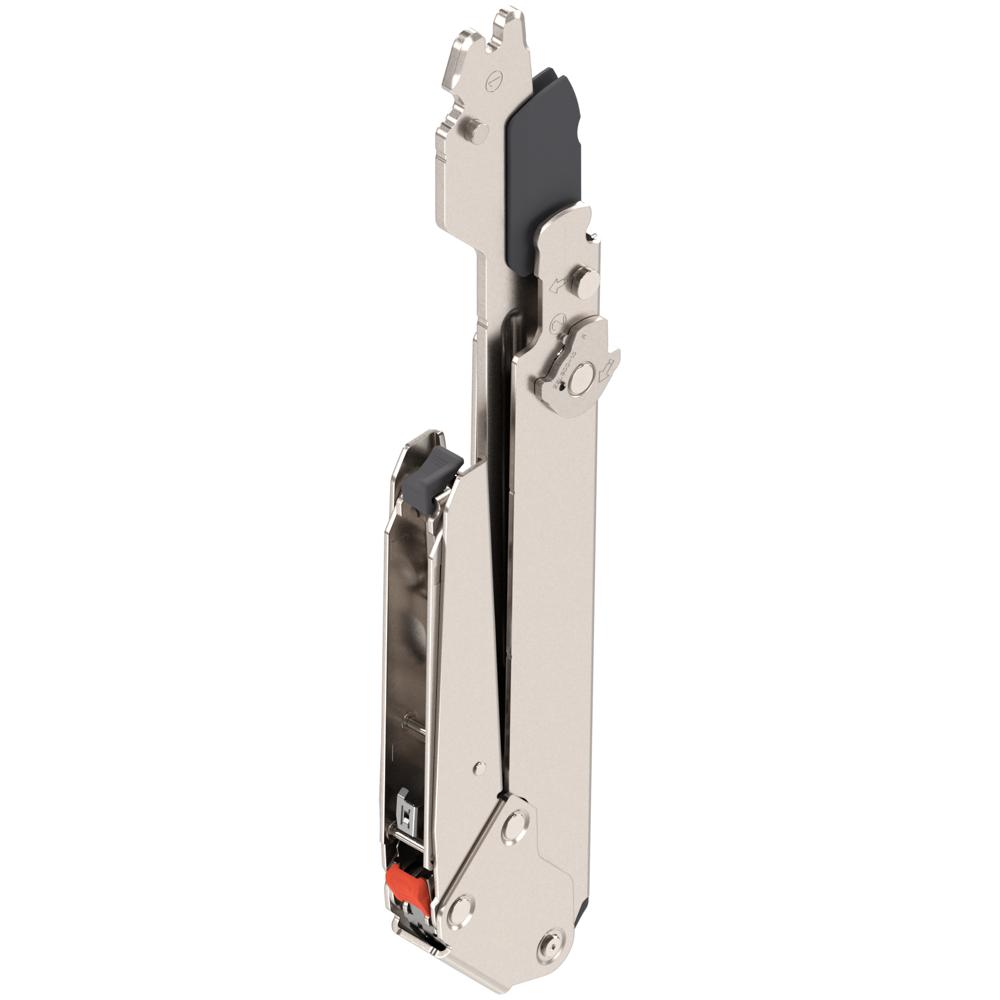

Это рычаг для верхнего подъёмного механизма AVENTOS HL, рассчитанный на фасады высотой корпуса (ВК) от 340 до 390 мм. От соседних позиций он отличается именно этим диапазоном: рычаг 32 берут для корпусов 300–340 мм, рычаг 38 — для 390–540 мм, рычаг 39 — для 480–580 мм. Ваш вариант — 35 — закрывает промежуток между 32 и 38, и если высота корпуса попадает ровно в 340–390 мм, то это он. Выбирать нужно строго по высоте корпуса шкафа — от неё зависит геометрия подъёма и усилие пружины. Если взять рычаг на меньший или больший диапазон, механизм либо не откроется полностью, либо фасад будет задевать корпус. Указанный диапазон веса фасада (1,75–10 кг) перекрывает большинство стандартных фасадов из ДСП или МДФ, но если фасад тяжелее 10 кг, потребуется рычаг из другой серии. Обратите внимание на фасовку: в упаковке 12 штук — это заводская норма, поэтому при заказе одного комплекта на один шкаф придётся купить целую коробку.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 22L3501 HEBEL V12 NI
- Полное наименование
- Рычаг для подъемника AVENTOS HL top ВК=340-390 мм, симметрич.
- Тип детали
- Рычаг
- Высота корпуса для рычага, мм
- 340-390
- Вес фасада для рычага, кг
- 1,75-10,00
- Количество в упаковке, шт.
- 12
- Полный артикул BLUM
- 22L3501 HEBEL V12 NI
