Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.

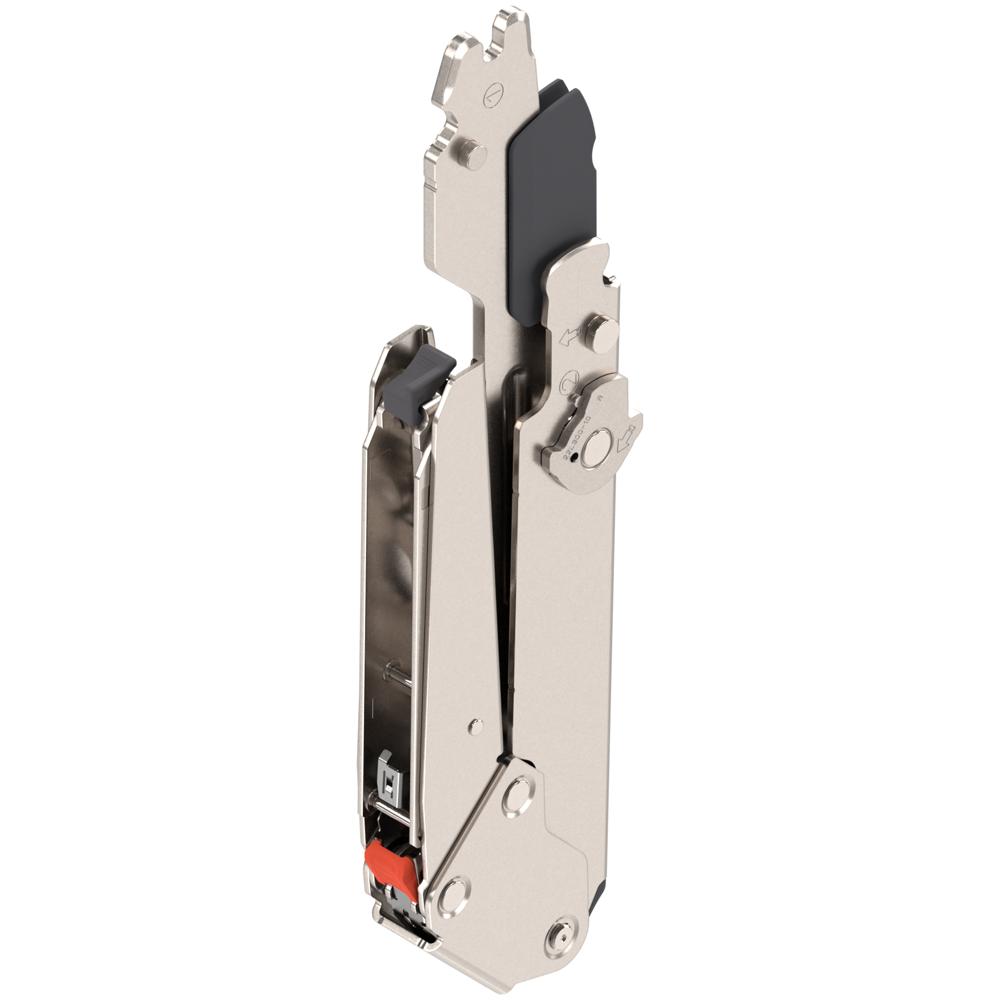

Перед вами рычаг для систем AVENTOS HL, рассчитанный на самые низкие корпуса — высотой от 300 до 340 мм. Это главное отличие от соседних позиций: рычаг 35 берут для корпусов 340–390 мм, 38 — для 390–540 мм, а 39 — для самых высоких, до 580 мм. Соответственно, если корпус ниже 300 мм, ни один из этих рычагов не подойдёт, а при высоте 340 мм вы оказываетесь на стыке с версией 35 — обе позиции рабочие, выбор зависит от того, какой запас по регулировке вам нужен. Ориентироваться нужно в первую очередь на высоту корпуса, поскольку по допустимому весу фасада ограничений практически нет: диапазон 1,5–9 кг перекрывает и лёгкие, и тяжёлые фасады. Если высота шкафа попадает в интервал 300–340 мм — это ваш вариант. Для более высоких корпусов берите рычаг с большим индексом: 35, 38 или 39, так как иначе механизму просто не хватит хода. Обратите внимание, что симметричное исполнение означает универсальность установки, а фасовка 20 штук — это число рычагов в одной упаковке, и при заказе на несколько секций просто учитывайте кратность упаковки.
Ключевые характеристики
- Производитель
- Blum
- Страна производства
- Австрия
- Артикул Blum
- 22L3201 HEBEL V20 NI
- Полное наименование
- Рычаг для подъемника AVENTOS HL top ВК=300-340 мм, симметрич.
- Тип детали
- Рычаг
- Высота корпуса для рычага, мм
- 300-340
- Вес фасада для рычага, кг
- 1,50-9,00
- Количество в упаковке, шт.
- 20
- Полный артикул BLUM
- 22L3201 HEBEL V20 NI
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
