Blum · CLIP top BLUMOTION
CLIP top BLUMOTION · 71B3690 CLIP TOP BLUMOTION · 71B3690 CLIP top BLUMOTION петля
/
CLIP top BLUMOTION

Петля CLIP top BLUMOTION 110° полунакладная (INSERTA)

Серия CLIP top BLUMOTION Бренд Blum● В наличии
Артикул Blum: 71B3690
770 ₽ / шт
Войти и следить за ценой
Проверить параметры петлиОткрыть быстрый подбор
Подбор к этому товару

Проверьте параметры петли

Зафиксируйте четыре ключевых требования и продолжите подбор только среди совместимых решений.

Наложение
Движение
Крепление
Угол

—

Продолжить подбор →
Полунакладная петля INSERTA 110° с BLUMOTION.
Артикул Blum71B3690
ДоводчикBLUMOTION
Официальные данные Blum

Технический паспорт

Каталог 2027/2028 · стр. 70 ↗
СистемаПетли · CLIP top BLUMOTION | CLIP top
ПрименениеПетля 110°
КреплениеINSERTA, без инструмента
Угол открывания110°
Технологии движенияBLUMOTION

Артикул найден в официальном каталоге точно: 71B3690. Проверяйте размеры конкретного проекта по схеме Blum.

Техническая памятка

Подбор и совместимость

Ключевые параметры 71B3690, которые стоит сверить перед заказом.

CLIP top BLUMOTION 110° полунакладная (INSERTA): что важно проверить перед заказом

71B3690 — петля серии CLIP top BLUMOTION. Здесь собраны здесь собраны практические ориентиры по применению, совместимости и комплектации.

01Где используется

для распашного мебельного фасада.

02Совместимость

сверьте угол открывания, наложение фасада, способ крепления чашки и монтажную планку.

03Что докупить

монтажную планку, заглушку, ограничитель угла и крепёж.

Чек-лист по артикулу 71B3690

  • Серия: CLIP top BLUMOTION
  • Артикул: 71B3690
  • Статус: есть в наличии
  • Угол открывания: 110°
  • Крепление: INSERTA
  • Проверьте количество на весь проект до оформления корзины
  • Если собираете узел, добавьте совместимые позиции из блока «Покупают вместе»

Сравнение и дальнейший подбор

Сравните параметры с соседними позициями: откройте раздел «Петли CLIP top» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.

Расчёт по таблице Blum

Рассчитайте зазор и сверление фасада

Проверить оригинал · стр. 77 ↗

Укажите конструкцию корпуса — покажем понятный зазор и точное положение центра чашки.

Зазор фасада от боковины —
Центр чашки от края—
Перекрытие боковины—

Выберите параметры выше.

Простыми словами: Зазор — видимое расстояние от края фасада до внешнего края боковины. Центр чашки — размер от края фасада до центра сверления Ø35 мм.
Показать полную инженерную таблицу

Заводская настройка; MD, TB и FA указаны в миллиметрах.

Накладной фасад

ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 13 · TB 4 → FA 14 · TB 5 → FA 15 · TB 6 → FA 16 · TB 7 → FA 17
3 ммTB 3 → FA 10 · TB 4 → FA 11 · TB 5 → FA 12 · TB 6 → FA 13 · TB 7 → FA 14
6 ммTB 3 → FA 7 · TB 4 → FA 8 · TB 5 → FA 9 · TB 6 → FA 10 · TB 7 → FA 11
9 ммTB 3 → FA 5 · TB 4 → FA 6 · TB 5 → FA 7 · TB 6 → FA 8 · TB 7 → FA 9

Полунакладной фасад

ПланкаОтступ чашки → наложение
0 ммTB 3 → FA 4.5 · TB 4 → FA 5.5 · TB 5 → FA 6.5 · TB 6 → FA 7.5 · TB 7 → FA 8.5
3 ммTB 3 → FA 1.5 · TB 4 → FA 2.5 · TB 5 → FA 3.5 · TB 6 → FA 4.5 · TB 7 → FA 5.5
6 ммTB 3 → FA −1.5 · TB 4 → FA −0.5 · TB 5 → FA 0.5 · TB 6 → FA 1.5 · TB 7 → FA 2.5
9 ммTB 3 → FA −4.5 · TB 4 → FA −3.5 · TB 5 → FA −2.5 · TB 6 → FA −1.5 · TB 7 → FA −0.5

Вкладной фасад

ПланкаОтступ чашки → наложение
0 ммTB 3 → FA −4 · TB 4 → FA −3 · TB 5 → FA −2 · TB 6 → FA −1 · TB 7 → FA 0
3 ммTB 3 → FA −7 · TB 4 → FA −6 · TB 5 → FA −5 · TB 6 → FA −4 · TB 7 → FA −3
Диаметр чашки35 мм
Глубина чашки12 мм
Расстояние до края3–7 мм
INSERTA / под прессмежосевое 45 мм; отверстия 8 мм
Регулировкавысота ±3 мм; ширина ±2 мм; глубина +3/−2 мм

Конкретный артикул совместимой монтажной планки выбирайте в блоке комплектации этой карточки.

Помощь с подбором и заказом

◇
Присадка под фурнитуруСверловка чашек и планок на ЧПУ
≡
Доставка по РФТК по согласованию, самовывоз
+
Подбор комплектаСоберём фурнитуру на ваш проект
✓
Проверка комплектаАртикулы и совместимость подтвердит менеджер

Берут вместе

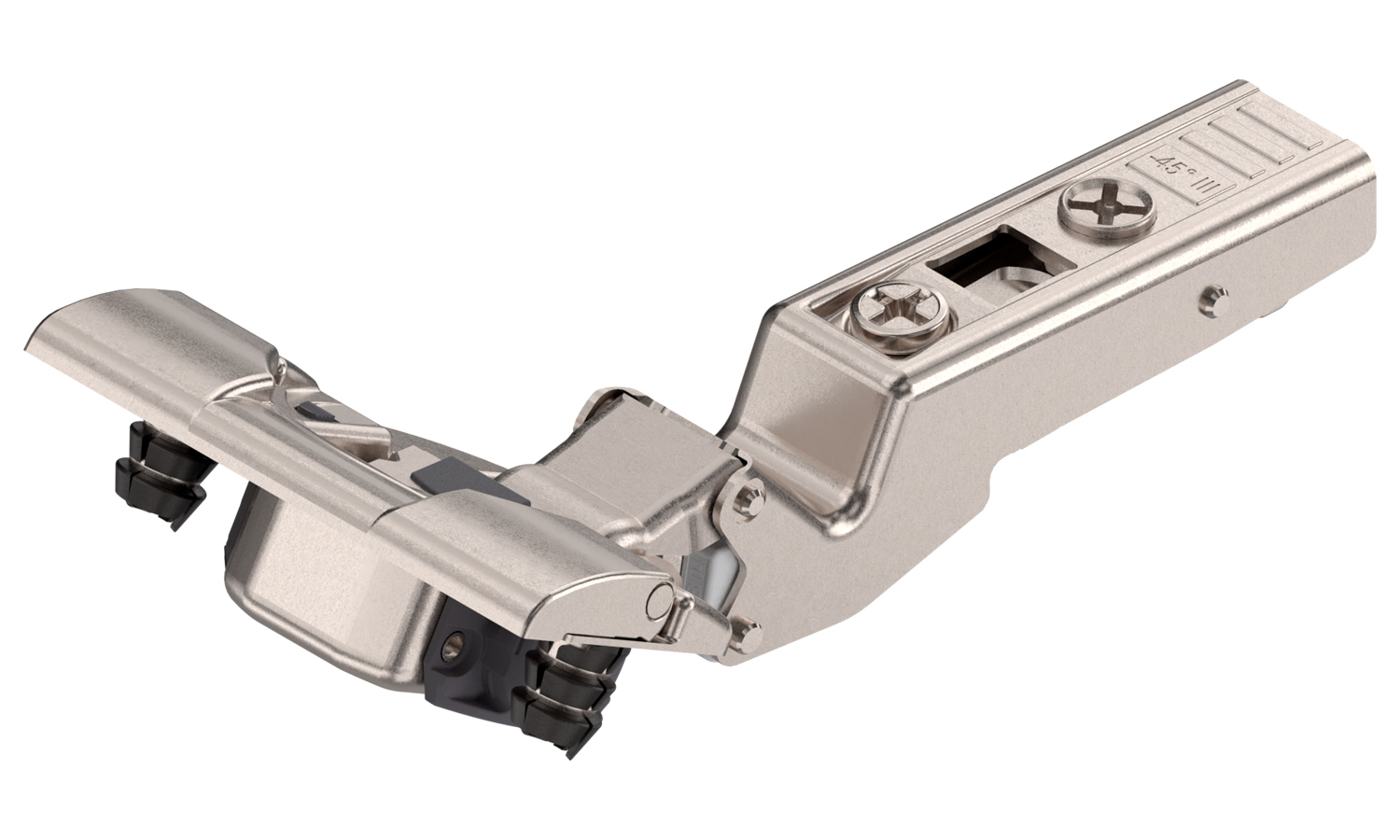

Петля CLIP top BLUMOTION −45° III угловая (INSERTA) — 79B3490 Петля CLIP top BLUMOTION −45° III угловая (INS79B3490
1 120 ₽
 Петля CLIP top BLUMOTION 95° для толстых и профильных фасадов (INSERTA) — 71B9590 Петля CLIP top BLUMOTION 95° для толстых и про71B9590
730 ₽

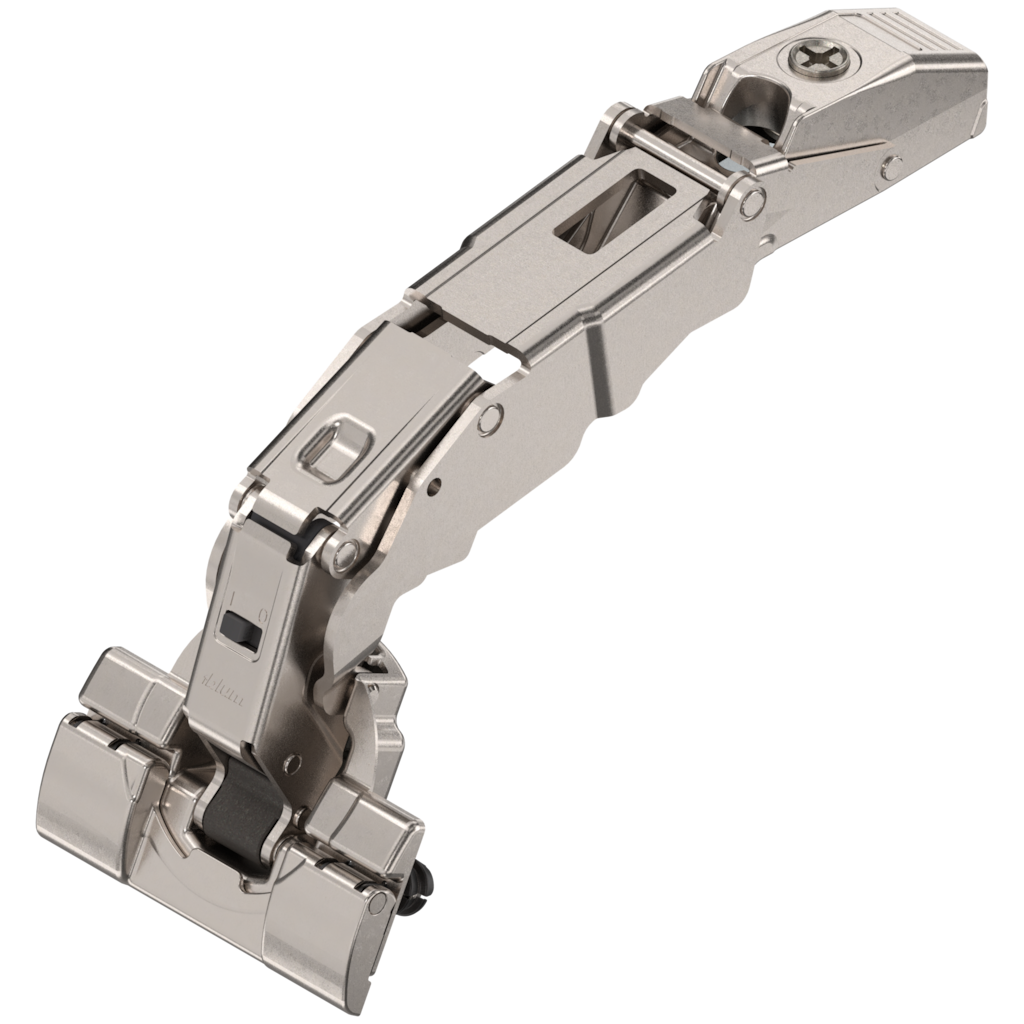

 Петля CLIP top BLUMOTION 155° с нулевым вхождением — 71B7590 Петля CLIP top BLUMOTION 155° с нулевым вхожде71B7590
1 142 ₽

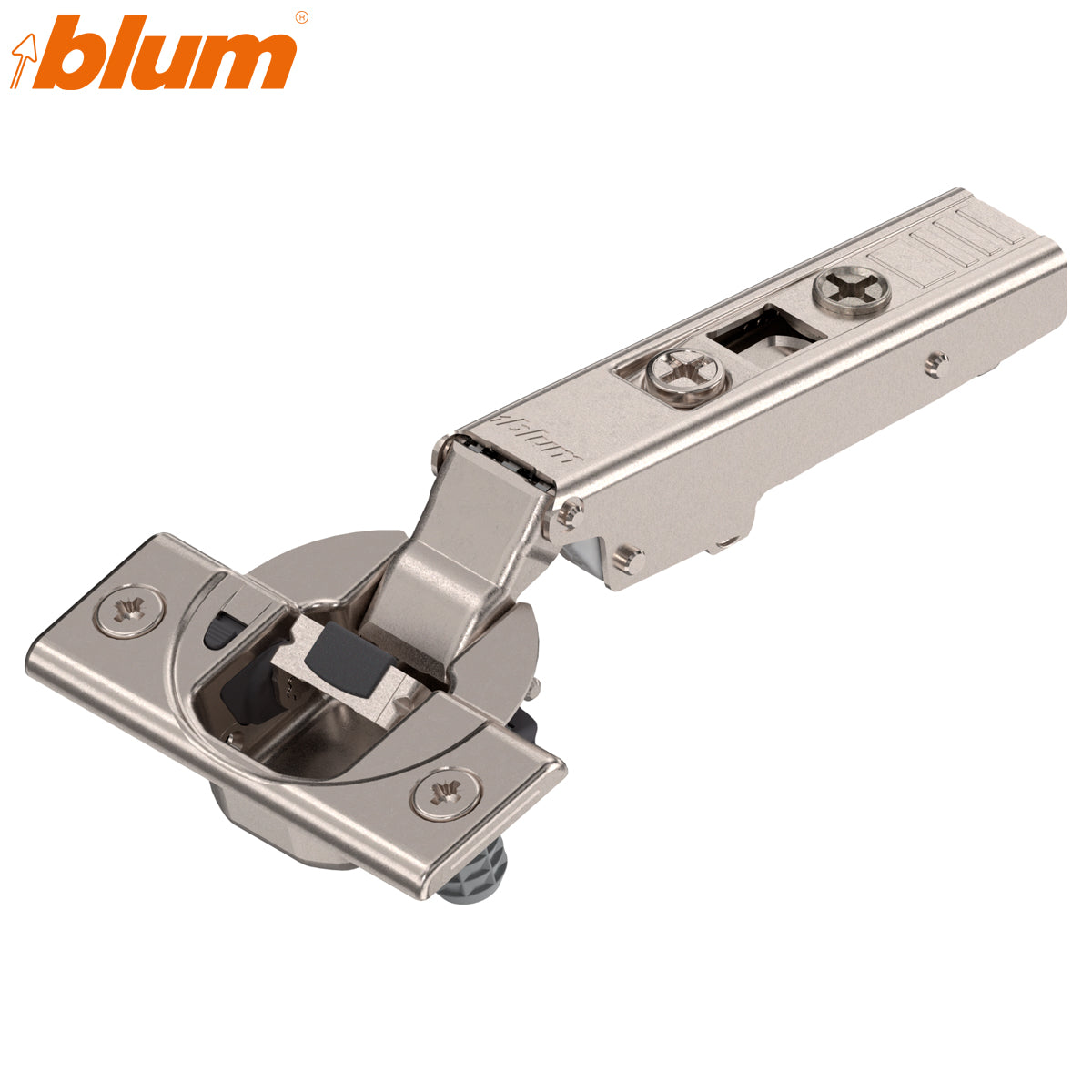

 Петля CLIP top BLUMOTION 110° накладная (knock-in) — 71B3580 Петля CLIP top BLUMOTION 110° накладная (knock71B3580
